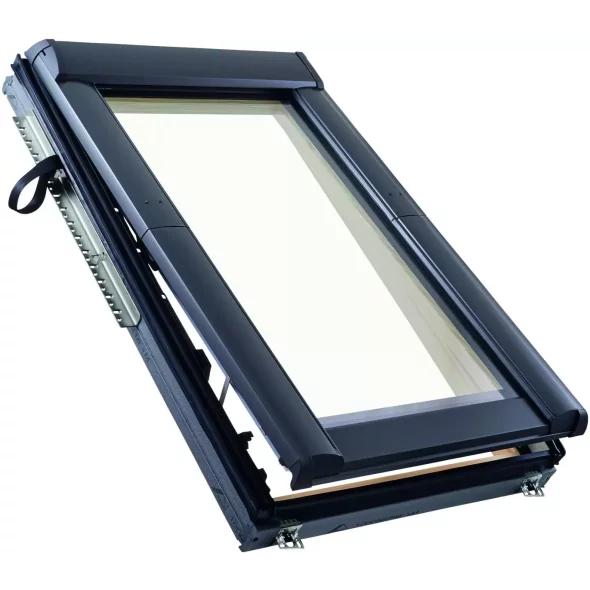

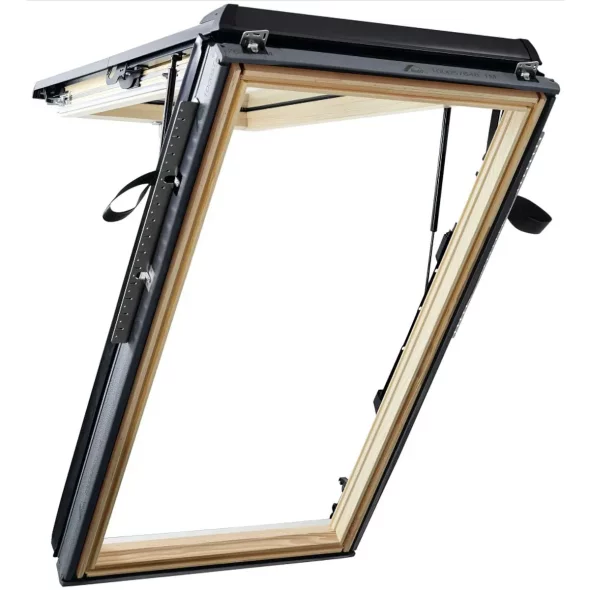

Окно-люк верхнеподвесной деревянный Designo R8 H2SA
- 74x140
- 114x140
- 114x160
Основные преимущества
- Удобный и безопасный аварийный выход на крышу: угол открытия 60° (высота прохода не менее 125 см).
- Соответствует требованиям государственных строительных норм и правил в качестве второго пути эвакуации.
- Комбинированная схема открывания: верхняя + приподнятая ось на высоте 3/4 рамы.
- Панорамный вид из окна: створка откидывается вверх на 45° и не мешает обзору.
- Больше пространства над головой у открытого окна: открытая створка сдвигается наружу, «не крадет» внутреннее пространство мансарды и не мешает движению.
- Оптимальная вентиляция даже при закрытом окне: 2 режима микропроветривание на ручке.
- Многофункциональная антибактериальная ручка снизу для управления окном одной рукой.
- Противовзломная конструкция: 4 точки фиксации створки.
- Прочная рама из импрегнированного клееного бруса мебельного качества.
- Высший 5-й класс безопасности: окно протестировано падением груза массой 50 кг с высоты 1 м.
- Защита от агрессивного воздействия солнца и влаги: 2 слоя прозрачного акрилового лака.
- Надежный запирающий механизм: центральный ригельный замок.

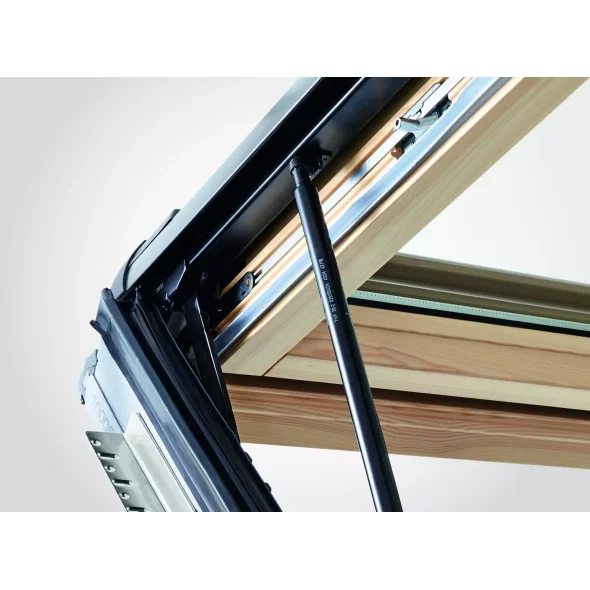

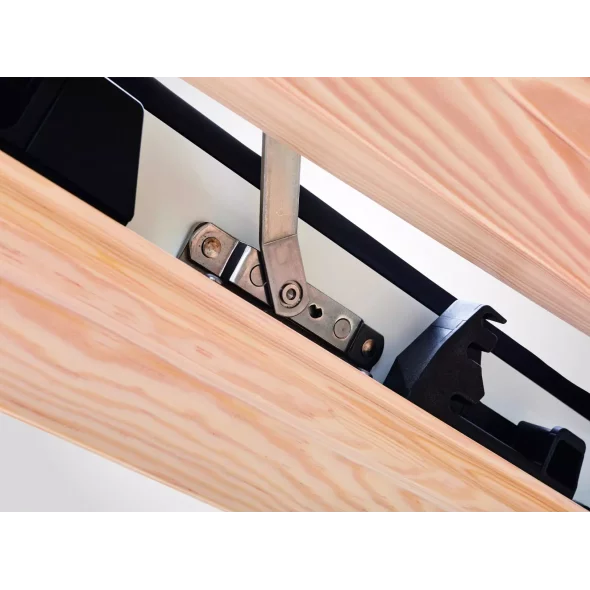

- Легкое открытие-закрытие: 2 стальных рычага с пружинами + 2 газовых пружины.
- Автоматическая блокировка створки в положении для мытья и обслуживания.
- Быстрый монтаж: окно предварительно собрано на заводе и готово к установке из коробки.

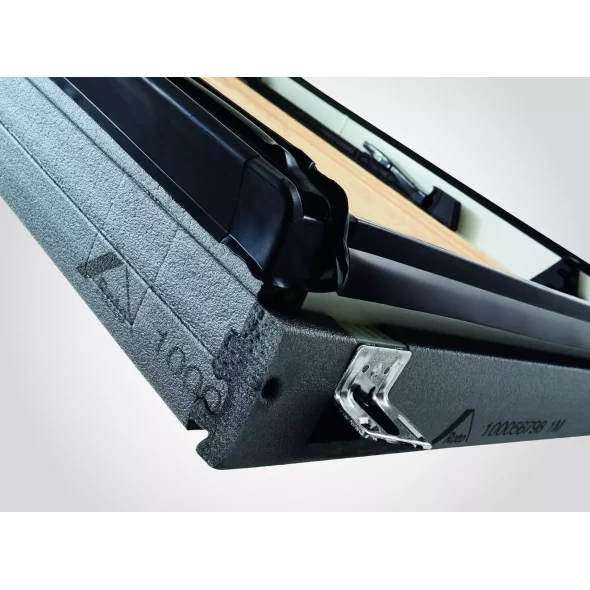

- Заводской внешний изоляционный контур из вспененного полиэтилена Thermo-Block WD повышает показатель энергоэффективности окна минимум на 15%, по сравнению с неизолированными окнами: мостики холода устраняются, конденсат не образуется.

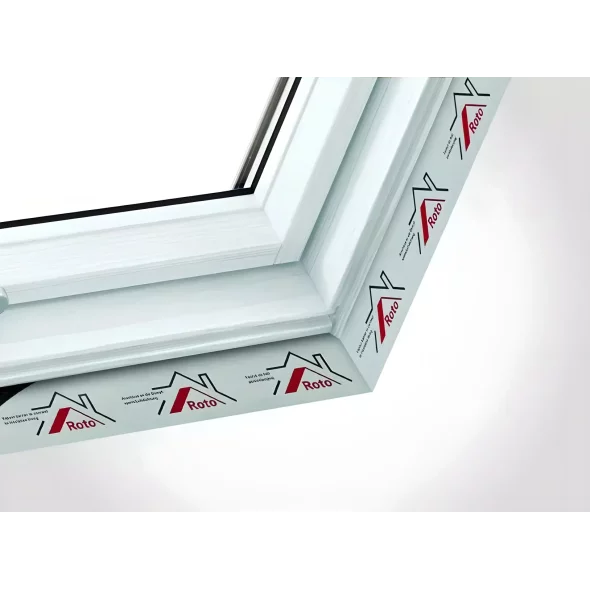

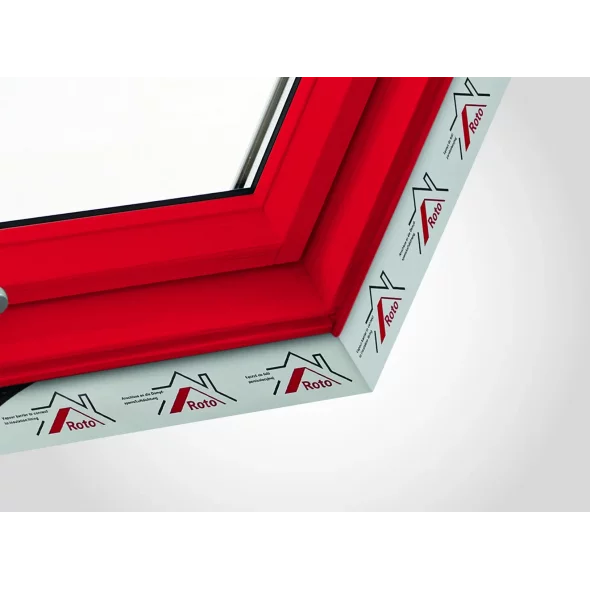

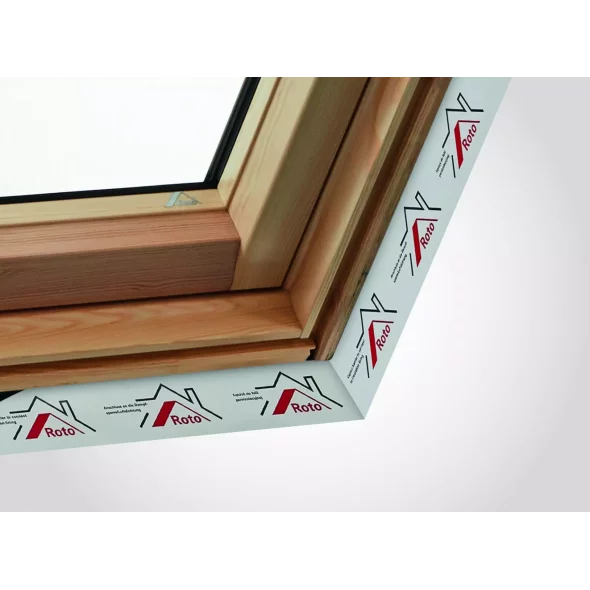

- Паробарьер шириной ок. 90 мм предварительно установлен на заводе для защиты минерального утеплителя в крыше от влаги изнутри помещения.
- Гидробарьер WasserStop исключает протечки по линии подключения оклада к окну.
- Многоконтурное резиновое уплотнение на створке для защиты от сквозняков и шума с улицы.
- Предустановленные монтажные уголки: меньше затрат времени и сил на установку.

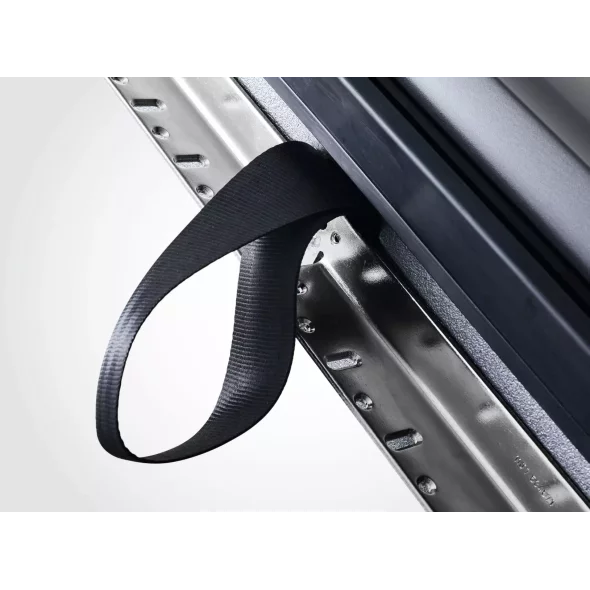

- Такелажные петли Roto «Kurt» на раме: быстрая и безопасная транспортировки окна на стройплощадке. Разгрузочный ремень для переноски Roto «Karl» доступен как опция.
- Крепление оклада и облицовки окна без использования шурупов для максимальной герметичности и эстетичного внешнего вида.
- Внешнее закаленное стекло защищено от града и веток: гарантия от разбития 15 лет.
- Внутреннее стекло триплекс: защита от травм при разбитии, улучшенная звукоизоляция.
- Морозостойкие стеклопакеты: окно подходит для эксплуатации в любом регионе.

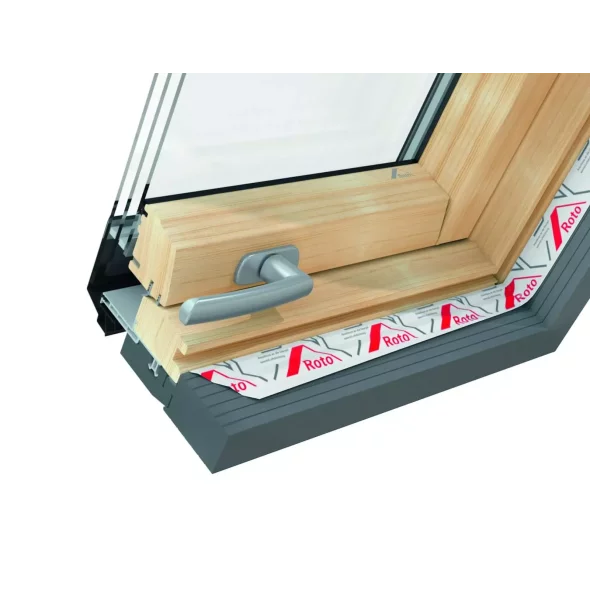

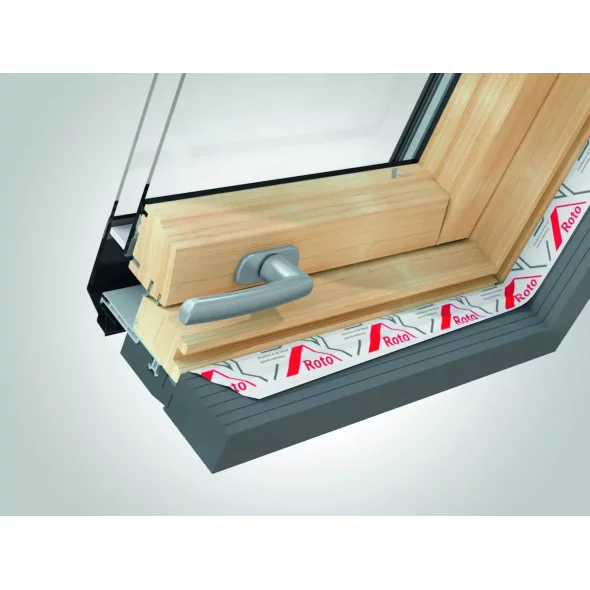

- Премиальное двухкамерное остекление: максимальная защита от жары и холода, покрытие против запотевания, звукоизоляция до уровня 4 класса.
- Элегантный дизайн рамы: больше света и свежего воздуха, по сравнению с конкурентами.
- Регулировка усилия торможения и промежуточного положения створки изнутри мансарды.
- Послемонтажная регулировка: устранить зазоры между рамой и створкой, возникшие из-за усадки стропильной системы крыши, можно изнутри мансарды без демонтажа окна.

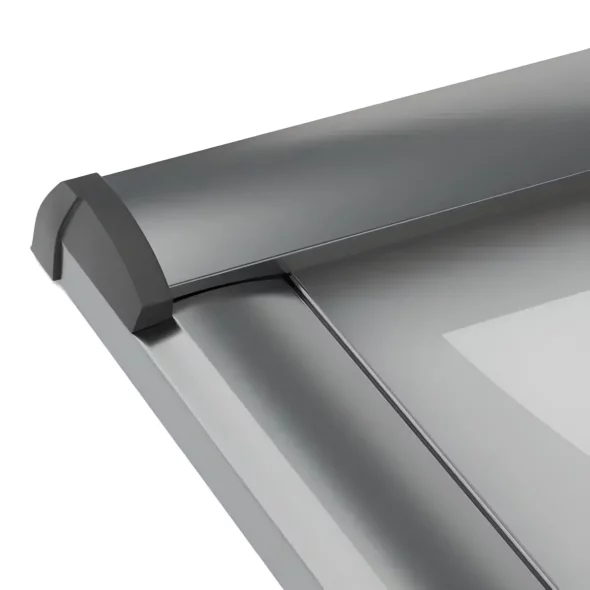

- Привлекательный цвет накладок «антрацитовый металлик» идеально сочетается с кровельным покрытием любого цвета и типа.

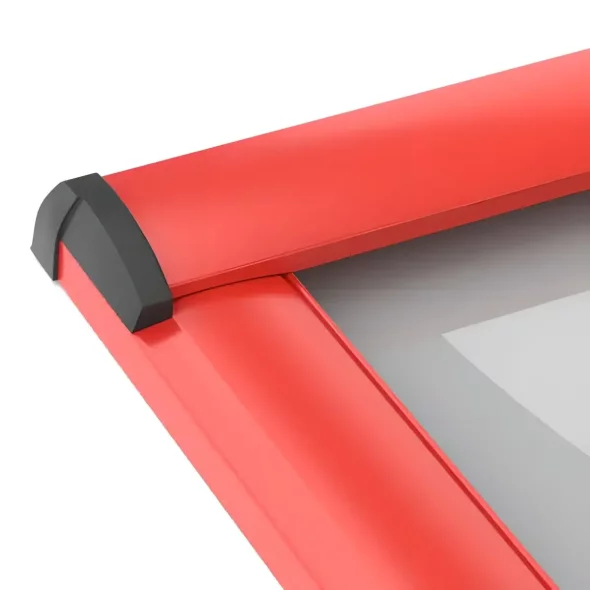

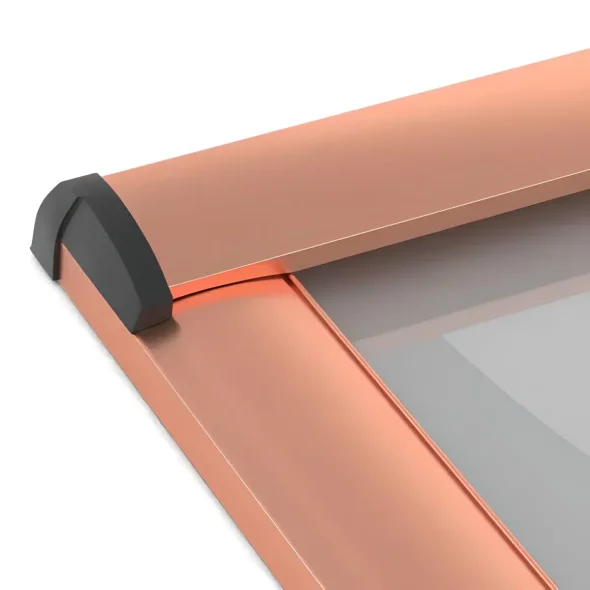

- Окраска рамы в цвет по шкале RAL, облицовка и оклад в цвет кровли доступны по запросу.
- Дополнительная безопасность с опциями «Quadro Safe»: ручка с замком, сигнальное стекло, датчик открытия — по запросу.
- Широкий ассортимент аксессуаров для внутреннего и наружного использования.
Технические характеристики
| Designo R8 H2SA |  |
|---|---|
| Угол установки | 20–65° рекомендуемый |
| Рекомендуемая высота установки | 90–120 см от уровня пола |
| Тип установки | на стропила, на обрешетку |
| Материал рамы и створки | клееный брус из древесины финской северной сосны |
| Область применения | помещения с нормальной влажностью: 40–60% |
| Применение по назначению | панорамный вид из окна, освещение и вентиляция мансарды |
| Ось поворота створки | комбинированная: верхняя + приподнятая: на 3/4 высоты рамы |
| Угол поворота створки | 0–45° рабочее положение, 60° положение для эвакуации |
| Способ открывания | многофункциональная ручка снизу |
| Материал и цвет ручки | алюминиевая, лак под нержавеющую сталь |
| Модернизация | установка электромотора требует консультации специалиста |
| Электрическая модель-аналог | — |
| Термопояс Thermo-Block WD | установлен (вспененный полиэтилен) |
| Пароизоляционный фартук | установлен (мембрана шириной ок. 90 мм) |
| Защита от воды WasserStop | установлена (EPDM резина) |
| Контуры уплотнения на створке | EPDM резина: 1 лепестковый + 1 трубчатый |
| Монтажные уголки | установлены (перфорированные, оцинкованная сталь) |
| Такелажные петли Roto «Kurt» | установлены |
| Приточный клапан | не устанавливается |
| Стандартный цвет | натуральное дерево, прозрачный акриловый лак на водной основе |
| Вентиляция | щелевая |
| Микровентиляция | 2 режима |
| Класс безопасности | 5 (950 мм) |
| Статическая нагрузка на створку | 350 Н |
| Реакция на огонь | C-s2,d0 |
| Пожаростойкость | Broof(t1) |
| Водонепроницаемость | E 1200 |
| Класс сопротивления ветровой нагрузке | C3 |
| Запирающая фурнитура | 4 точки фиксации: 2 сверху + 2 снизу рамы |
| Механизм запирания | центральный ригельный замок |
| Положение для мытья | автоматическая блокировка, поворот створки 137° |
| Материал внешней облицовки | алюминий |
| Цвет внешней облицовки | «антрацитовый металлик» (DB R703) |
| Комбинация по вертикали | сверху R6 / снизу R8 |
| Страна производства | Германия |
Качество продуктов Roto подтверждено независимыми экспертами в области безопасного строительства.
Функции и возможности

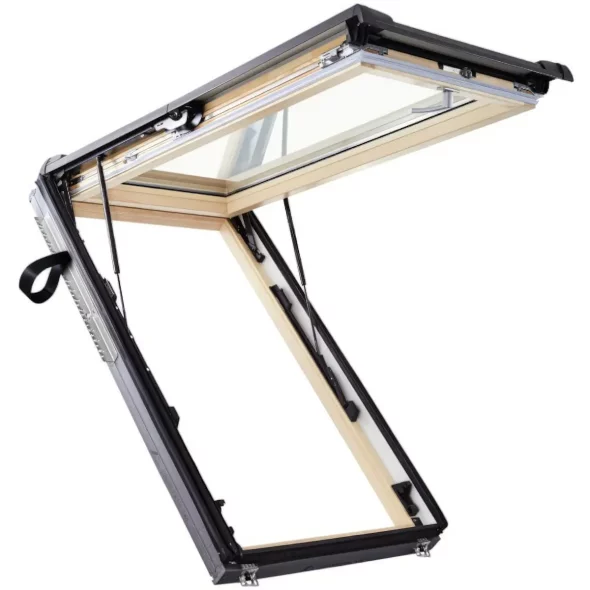

Использования в качестве аварийного выхода
В экстренной ситуации эвакуационное мансардное окно-люк Designo R8 H2SA поможет без опасности выбраться на крышу — это отличное решение задач противопожарной безопасности, как на стадии архитектурного проектирования, так и при установке окон в уже построенные здания общественного, промышленного и жилого назначения.
Комфортная эксплуатация
Больше пространства над головой у открытого окна. При открывании створка окна Designo R8 H2SA откидывается вверх на 45° по верхней оси, «не крадет» внутреннее пространство мансарды, не мешает движению и не загораживает обзор.
Энергоэффективная вентиляция
Створку окна Designo R8 H2SA можно наклонить на любой угол или установить поворотом ручки в одно из 2-х положений микровентиляции. Приточный клапан в данной модели не устанавливается. Подробно о концепции вентиляции Roto читайте здесь.
Блокировка створки в позиции для мытья
Окно Designo R8 H2SA удобно и безопасно мыть изнутри. Поверните створку примерно на 137°, створка автоматически зафиксируется под собственным весом. В недорогих моделях конкурентов такая утилитарная опция отсутствует.
Первосортные материалы и дизайн
Рама из дерева мебельного качества
Мансардное окно Roto Designo R8 H200 изготовлено из дерева высшего качества стандарта FSC®. Деревянные окна не требуют особого ухода и обслуживания, не выделяют вредных веществ, могут находиться неограниченное время в контакте с человеком. Стандартный цвет окна «натуральное дерево». Окно покрыто 2 слоями прозрачного акрилового лака. По запросу, за дополнительную плату, окно можно окрасить в белый или любой другой цвет по шкале RAL.

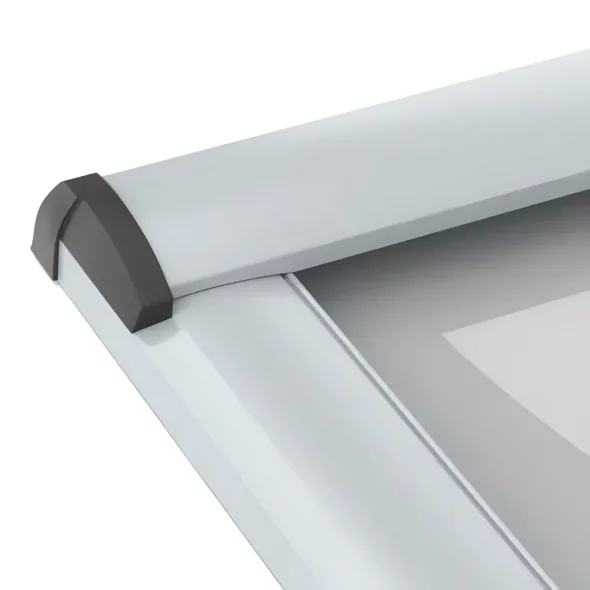

Оклад и облицовка под цвет кровли
В стандартной комплектации мансардное окно Roto Designo R8 H200 поставляется с алюминиевой облицовкой (капотом) в цвете «антрацитовый металлик». Окно Roto идеально сочетается с кровельным покрытием любого цвета и профиля. За дополнительную плату декоративные накладки на раму можно изготовить под цвет кровли. Оклад также доступен в соответствующих цветах.
Размеры и цены г. Казань
| Код в каталоге | Артикул (SKU) | Наименование | Цена | Статус |
|---|---|---|---|---|
| R88C 074/140 H2SA | 807249 | Люк аварийного выхода R88C 074/140 H2SA с термоблоком дерево ROTO (807249) однокамерный | 358,200.00 ₽ | — |
| R88C 114/140 H2SA | 807250 | Люк аварийного выхода R88C 114/140 H2SA с термоблоком дерево ROTO (807250) однокамерный | 465,900.00 ₽ | — |
| R88C 114/160 H2SA | 807251 | Люк аварийного выхода R88C 114/160 H2SA с термоблоком дерево ROTO (807251) однокамерный | 504,800.00 ₽ | — |
| R89G 074/140 H2SA | 635479 | Люк аварийного выхода R89G 074/140 H2SA с термоблоком дерево ROTO (635479) двухкамерный | 432,000.00 ₽ | Roto дарит подарки! |
| R89G 114/140 H2SA | 635480 | Люк аварийного выхода R89G 114/140 H2SA с термоблоком дерево ROTO (635480) двухкамерный | 554,100.00 ₽ | Roto дарит подарки! |
| R89G 114/160 H2SA | 635481 | Люк аварийного выхода R89G 114/160 H2SA с термоблоком дерево ROTO (635481) двухкамерный | 599,000.00 ₽ | Roto дарит подарки! |
| R89P 074/140 H2SA | 635482 | Люк аварийного выхода R89P 074/140 H2SA с термоблоком дерево ROTO (635482) двухкамерный | 485,300.00 ₽ | Roto дарит подарки! |
| R89P 114/140 H2SA | 635483 | Люк аварийного выхода R89P 114/140 H2SA с термоблоком дерево ROTO (635483) двухкамерный | 614,000.00 ₽ | Roto дарит подарки! |
| R89P 114/160 H2SA | 635484 | Люк аварийного выхода R89P 114/160 H2SA с термоблоком дерево ROTO (635484) двухкамерный | 661,900.00 ₽ | Roto дарит подарки! |
Решения для любой строительной ситуации
3 морозостойких стеклопакета с защитой от града и безопасным стеклом триплекс внутри — гарантия от разбития 15 лет.
Однокаменрный Comfort 8C
| Designo R88С H2SA | |
|---|---|
| Рекомендуем | низкая цена |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/15/VSG4 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | — |
| Стекло внутри | триплекс VSG 4 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное |
| Коэффициент Uw | 1,10 Вт/м²・К |
| Коэффициент Ug | 1,00 Вт/м²・К |
| Солнечный факторg | 52,00% |
| Пропускание света Tv | 71,00% |
| Пропускание УФ-лучей Tuv | 1,00% |
| Воздухопроницаемость | 3 кл. |
| Защита от шума Rw | 2 кл. / 34(-2;-5) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | — |
| Условия поставки | стандартный ассортимент |
| Декларация эксплуатационных свойств | смотреть |
Двухкамерный Comfort 9G
| Designo R89G K2SA | |
|---|---|
| Рекомендуем | защита от запотевания, защита от перегрева |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/10/TVG3/10/VSG6 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | термозакаленное TVG 3 мм |
| Стекло внутри | триплекс VSG 6 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное + против росы |
| Коэффициент Uw | 1,00 Вт/м²・К |
| Коэффициент Ug | 0,80 Вт/м²・К |
| Солнечный факторg | 41,00% |
| Пропускание света Tv | 57,00% |
| Пропускание УФ-лучей Tuv | 1,00% |
| Воздухопроницаемость | 3 кл. |
| Защита от шума Rw | 3 кл. / 38(-1;-4) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | — |
| Условия поставки | стандартный ассортимент |
| Декларация эксплуатационных свойств | смотреть |
Двухкамерный Premium 9P
| Designo R89P K2SA | |
|---|---|
| Рекомендуем | максимальная экономия энергии |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/12,5/TVG3/12,5/VSG4 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | термозакаленное TVG 3 мм |
| Стекло внутри | триплекс VSG 4 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное + против росы |
| Коэффициент Uw | 0,88 Вт/м²・К |
| Коэффициент Ug | 0,60 Вт/м²・К |
| Солнечный факторg | 38,00% |
| Пропускание света Tv | 53,00% |
| Пропускание УФ-лучей Tuv | 1,00% |
| Воздухопроницаемость | 3 кл. |
| Защита от шума Rw | 3 кл. / 37(-1;-5) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | |
| Условия поставки | поставляется под заказ |
| Декларация эксплуатационных свойств | смотреть |
3 стандартных размера.
Примечание. Не все стеклопакеты доступны во всех размерах. Уточняйте у менеджера.
| 074/140 | 114/140 | 114/160 | ||
|---|---|---|---|---|
| Внешний размер рамы | [мм] | 740/1400 | 1140/1400 | 1140/1600 |
| Внешний размер рамы + WD | [мм] | 800/1460 | 1200/1460 | 1200/1660 |
| Внутренний размер рамы | [мм] | 650/1310 | 1050/1310 | 1050/1510 |
| Внешний размер створки (пластик) | [мм] | 642/1302 | 1042/1302 | 1042/1502 |
| Внутренний размер створки | [мм] | 528/1188 | 928/1188 | 928/1388 |
| Расстояние между откосами | [мм] | 680/1340 | 1080/1340 | 1080/1540 |
| Площадь остекления | [м²] | 0,63 | 1,10 | 1,29 |
| Ширина открытия (при 45°) | [мм] | 1200 | 1200 | 1200 |
| Стеклопакет 1 камерный Comfort 8С | Ug = 1.00 | ✓ | ✓ | ✓ |
| Стеклопакет 2 камерный Comfort 9G | Ug = 0.80 | ✓ | ✓ | ✓ |
| Стеклопакет 2 камерный Premium 9P | Ug = 0.60 | ✓ | ✓ | ✓ |
Окно готово к установке из коробки

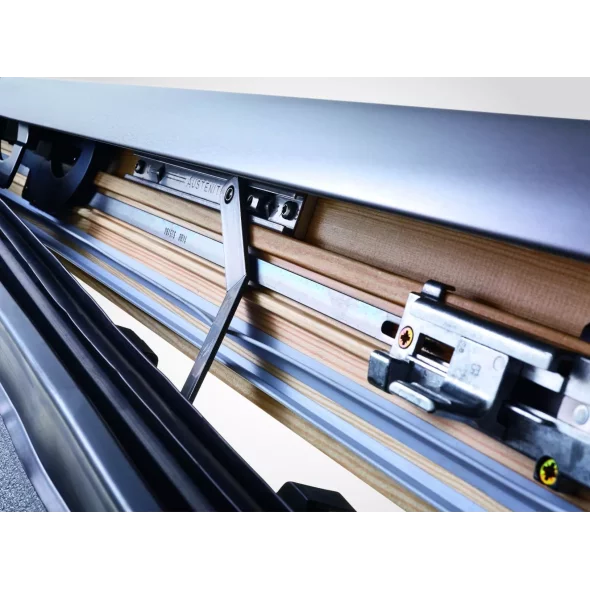

- 1 Центральный ригельный замок с опоясывающей стальной фурнитурой обеспечивает защиту от взлома.
- 2 Регулируемая фурнитура позволяет настроить ключом изнутри мансарды усилие торможения и промежуточное положение створки, а также отрегулировать зазоры между створкой и рамой, например, при усадке стропильной системы крыши.
- 3 Створка окна фиксируется в 4-х точках: 2 сверху и 2 снизу рамы — это дополнительная защита от несанкционированного доступа.

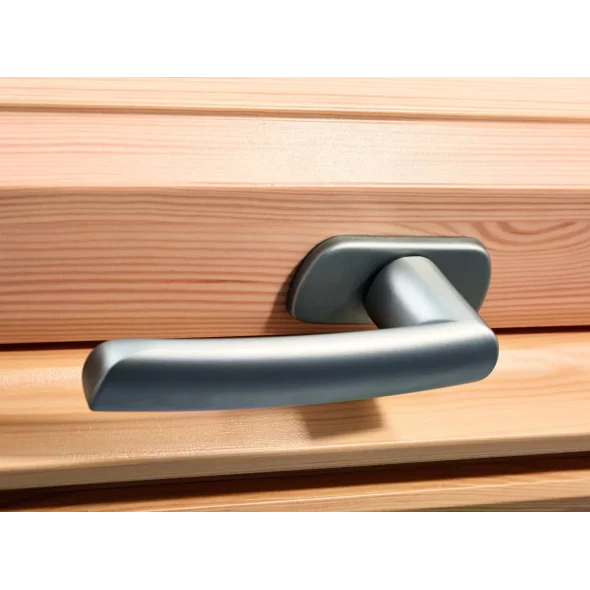

- 4 Мультифункциональная нижняя ручка: открыть-закрыть окно, установить створку в положение для мытья или открыть для микровентиляции можно одной рукой.
- 5 Для управления окнами установленными высоко в крыше или в труднодоступном месте можно использовать универсальный телескопический стержень ZUB TFB длинной 1170-1900 мм или 1700-2940 мм.
- 6 Ручка с замком и ограничитель открывания (макс. угол открытия створки 30°), в качестве защиты от детей, доступны как опции за доплату.
- 7 Еще больше безопасности с дополнительными опциями Roto «Quadro»: сигнальное стекло и/или датчик открытия могут быть установлены по запросу.

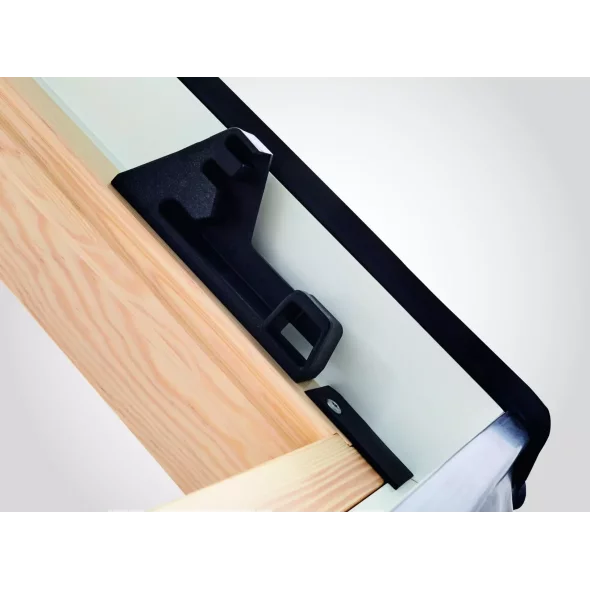

- 8 Монтажные уголки предварительно собраны на заводе — вам не нужно сверлить раму и устанавливать их самостоятельно — просто достаньте окно из коробки, перенесите или поднимите краном к месту монтажа и вставьте в крышу.
- 9 Внешний бордюр из вспененного полипропилена Thermo-Block WD и гидробарьер из EPDM резины WasserStop уже установлены — никаких дополнительных покупок, чтобы сделать ваше окно сухим, тихим и супер теплым.

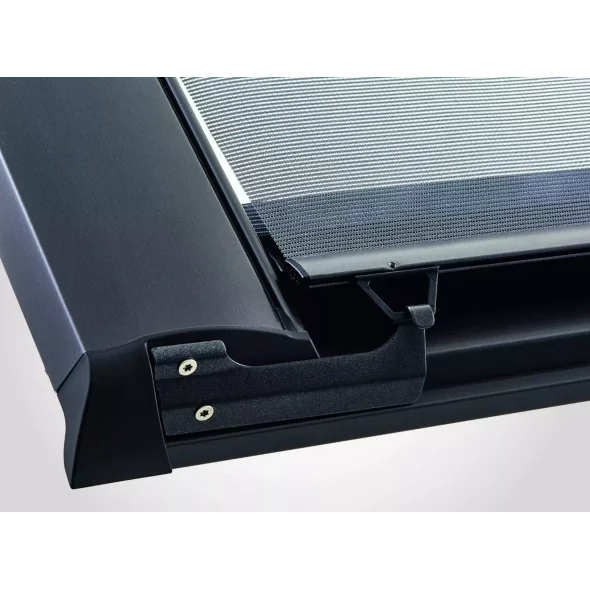

- 10 Декоративная облицовка установлена и не имеет видимых шурупов.
Каким будет ваш дом с окнами Roto?
Здоровый микроклимат имеет решающее значение для качества жизни под крышей. С теплыми и сухими окнами Roto можно создать комфортные условия и платить меньше за отопление и кондиционирование мансарды. Зимой тепло — летом прохладно звучит как хорошая сделка?
Вода всегда снаружи
Внешнее стекло с длинным краем:
исключает инфильтрацию уличной влаги в стеклопакет, что особенно важно для регионов с большим количеством осадков и талых весенних вод.
Внешний изоляционный контур:
бордюр из вспененного полипропилена и резиновая манжета, установленные по периметру рамы, защищают оконный блок от протечек с улицы.
Регулируемая фурнитура:

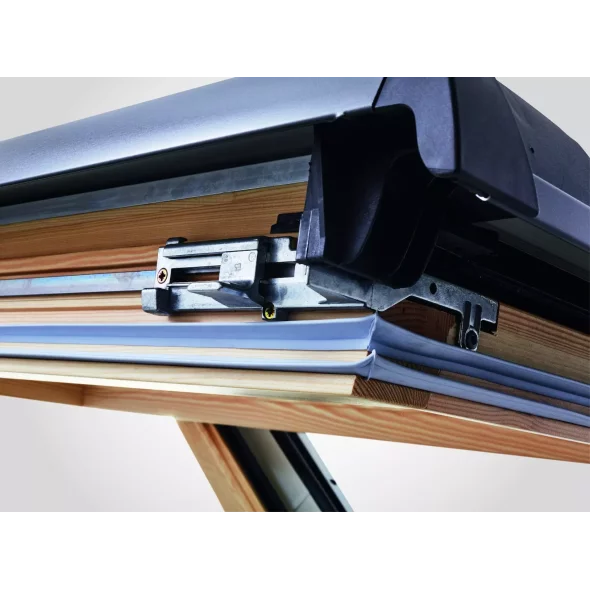

створка окна плотно прижимается к раме ригельным замком, рама фиксируется в 4 точках, зазоры между рамой и створкой можно прецизионно отрегулировать ключом изнутри мансарды.
Многоконтурное уплотнение на створке:
уплотнительные резинки сложного трубчатого и лепесткового профиля защищают окно от сквозняков и уличной влаги, избыточная влага и конденсат отводятся от рамы по дренажным каналам.
Тепло всегда внутри
Теплый дом
Внешний изоляционный контур Thermo-Block WD защищает мансардное окно, в месте подключения к кровле, по всему периметру оконного блока. Теплотехнические параметры окна улучшаются минимум на 15% по сравнению с неизолированным окном. Заводской пароизоляционный фартук обеспечивает герметичность окна изнутри мансарды. Насыщенный водяными парами теплый комнатный воздух отсекается от кровельного пирога — утеплитель не намокает, следовательно, сохраняет свои теплозащитные характеристики. В вашем доме будет тепло даже в самую холодную зиму.
Сухой дом
Сухие окна, отсутствие плесени и влаги — это безопасность и радость жизни для вашей семьи. Технологии Roto делают окна в крыше на 100% герметичными. Вода всегда остается снаружи и отводится от окна по дренажным желобам на гидроизоляционном окладе. Дополнительной защитой от влаги служат: внешний гидробарьер WasserStop, декоративная облицовка без видимых шурупов, надежный прижимной механизм замка, регулируемая изнутри мансарды фурнитура и многоконтурная система резиновых уплотнителей, которые совместно исключают протечки между створкой и рамой.
Тихий дом
Тихие газонаполненные стеклопакеты Roto с двумя или тремя стеклами, плотное примыкание створки к оконной раме и внешний изоляционный бордюр из вспененного звукопоглощающего материала обеспечивают мансардному окну эффективное шумоподавление на уровне 2-3 класса. В комплектации со специальным акустическим остеклением, которое обеспечивает защиту от шума 4 класса, вы сможете насладиться тишиной в доме даже вблизи от оживленной автострады, вокзала, аэропорта — шумоподавление стеклопакета Acoustic 6E (поставляется под заказ для окон R6/R8) составляет 43 дБ.
С опциями Roto «Quadro Safe» установка окна стала еще проще и безопаснее

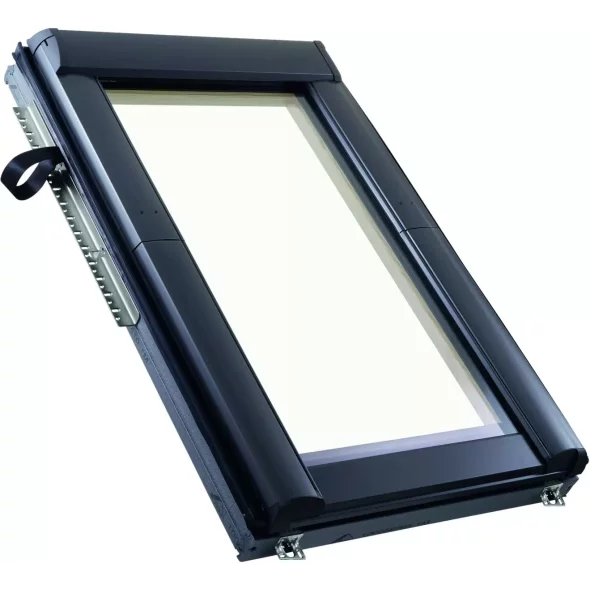

Монтажные уголки и такелажные петли предустановлены
Все окна Roto Designo R8 H200 в стандартной комплектации для облегчения монтажа и транспортировки оснащены предварительно собранными на заводе инновационными такелажными петлями Roto «Kurt» и стальными монтажными уголками с перфорацией, все это делает установку более удобной и безопасной.
Большие и тяжелые окна можно безопасно переносить
Компания Roto заботится о здоровье монтажников. Отныне у вас есть два новых «помощника»: «Kurt» — такелажные петли (предварительно установленные на заводе) и «Karl» — разгрузочный ремень для переноски (приобретается отдельно). Вы можете переносить окна длиной до 180 см и весом до 120 кг быстро, безопасно и не напрягая спину.
Еще проще поднять окно к месту монтажа краном
Большие мансардные окна трудно переносить руками, поэтому наши клиенты и партнеры мечтают доставить мансардные окна на крышу быстро, безопасно и не напрягая спину. Такелажные петли Roto «Kurt» облегчают транспортировку и ускоряют работу — просто закрепите стропы на петлях и скомандуйте «Вира!» крановщику.
Антимикробная ручка в стандартной комплектации
Инновационная технология «Just Clean» на основе свободных ионов серебра уменьшает количество микробов в течение 24 часов на 99,9%. Чистящие и даже дезинфицирующие средства действуют лишь на короткое время в то время, как антибактериальная ручка Roto предлагает эффективную, полную и долговременну защиту, которая незамедлительно начинает работать при первом прикасновении к ручке.
- Визуально и технически не отличается от стандартной ручки.
- Стойкий антибактериальный эффект покрытия.
- Нечувствительна к внешним воздействиям, таким как УФ-излучение.
- Полностью безвредна для человеческого организма и домашних животных.
- Моется как обычная ручка.
Руководства и техническая документация
Руководство пользователя Окно-люк верхнеподвесной деревянный Designo R8 H2SA
Руководство монтажника Окно-люк верхнеподвесной деревянный Designo R8 H2SA
Техническое описание Окно-люк верхнеподвесной деревянный Designo R8 H2SA
Схема монтажа в крышу Окно-люк верхнеподвесной деревянный Designo R8 H2SA
Взрывная схема Окно-люк верхнеподвесной деревянный Designo R8 H2SA
Коммерческое предложение R88C K Окно-люк верхнеподвесной деревянный Designo R8 H2SA
Коммерческое предложение R89G K Окно-люк верхнеподвесной деревянный Designo R8 H2SA
Возможно вам будут интересны другие продукты из этой категории
