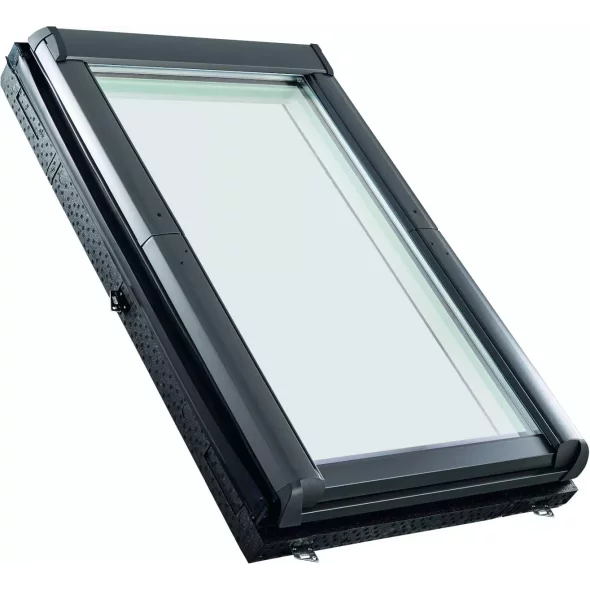

Мансардное окно Roto Designo R7 K200
- 54x78
- 54x98
- 54x118
- 65x98
- 65x118
- 65x140
- 65x160
- 74x98
- 74x118
- 74x140
- 74x160
- 94x98
- 94x118
- 94x140
- 114x98
- 114x118
- 114x140
- 134x98
- 134x140
Основные преимущества
- Инновационная схема открывания: ось поворота створки смещена вверх на 3/4 высоты рамы.
- Отличный вид из окна: створка откидывается вверх на 38° и не мешает обзору.
- Больше пространства над головой у открытого окна: открытая створка сдвигается наружу, «не крадет» внутреннее пространство мансарды и не мешает движению.
- Оптимальная вентиляция даже при закрытом окне: 2 режима микропроветривание на ручке.

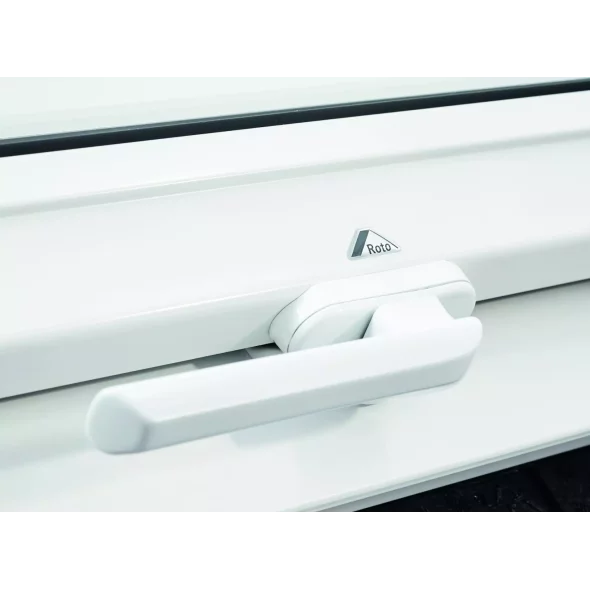

- Многофункциональная антибактериальная ручка снизу для управления окном одной рукой.
- Противовзломная конструкция: 3 точки фиксации створки.

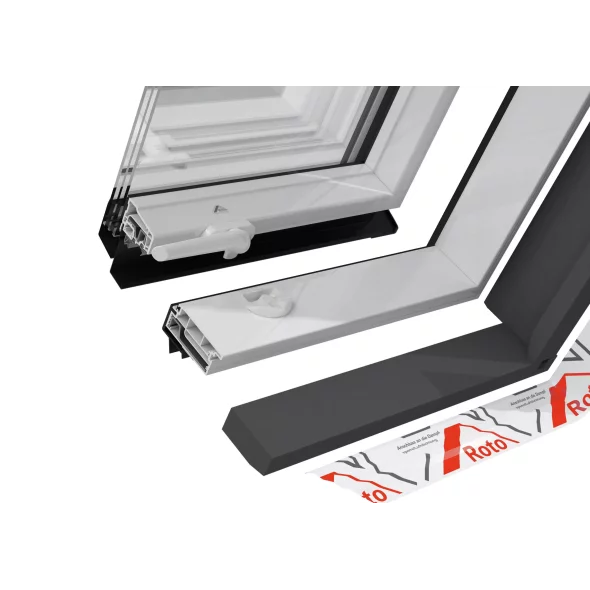

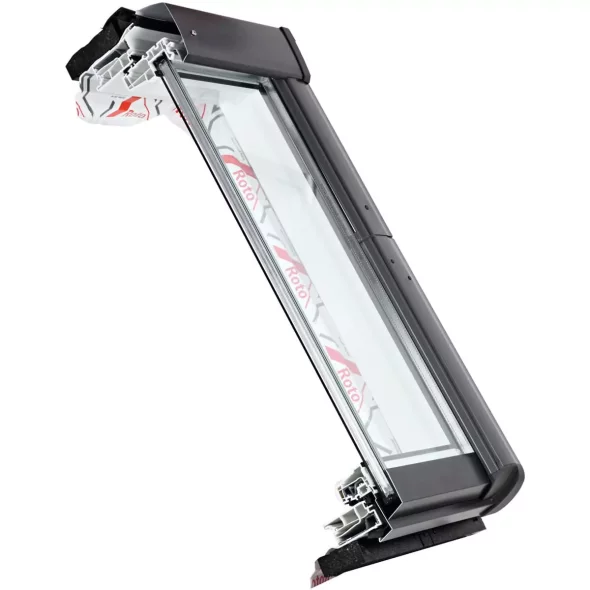

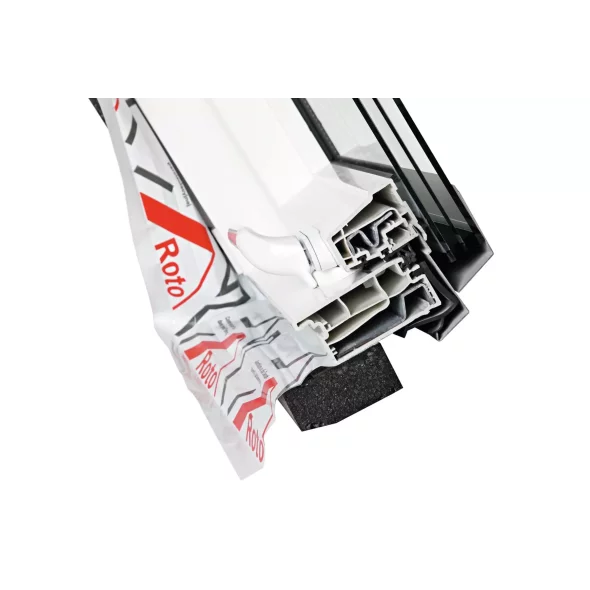

- Многокамерный ПВХ-профиль усилен стекловолокном и стальной арматурой.
- 5-й высший класс ударопрочности: окно выдерживает падение груза массой 50 кг с высоты 1 м.

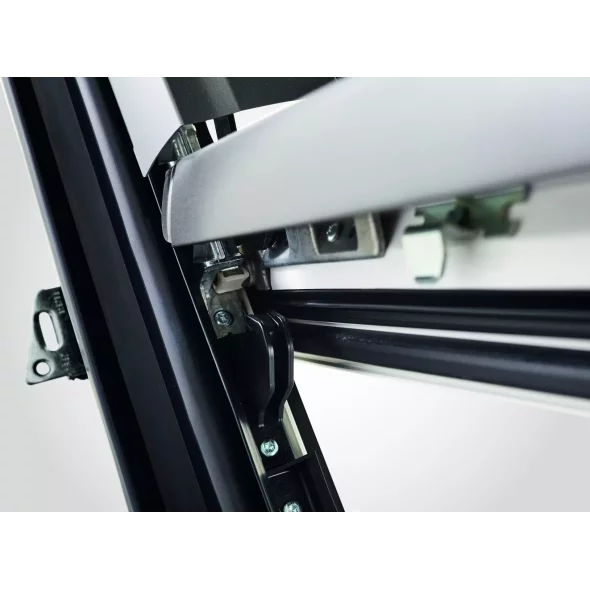

- Надежный запирающий механизм: конструкция ручки — накладной замок паз-гребень.
- Легкое открытие-закрытие: 2 газовых амортизатора рассчитаны на 50 000 рабочих циклов.
- Автоматическая блокировка створки в положении для мытья и обслуживания.
- Быстрый монтаж: окно предварительно собрано на заводе и готово к установке из коробки.

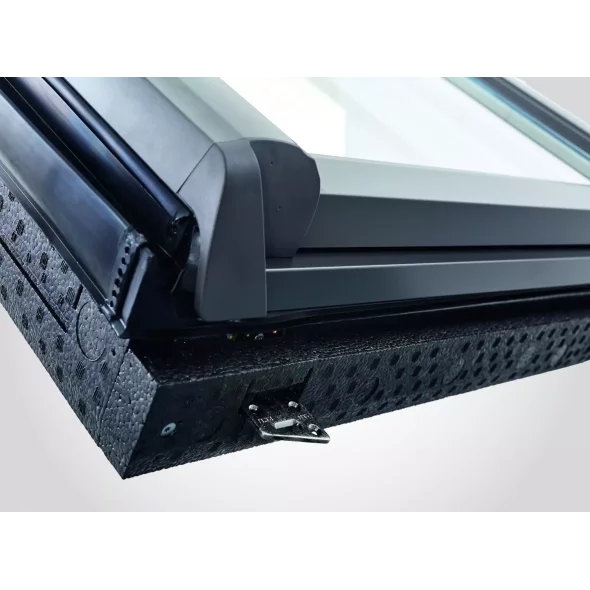

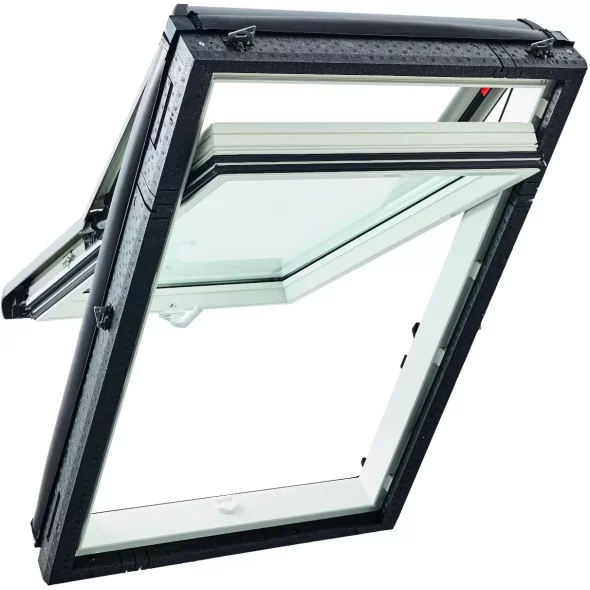

- Заводской внешний изоляционный контур из вспененного полипропилена Thermo-Block WD повышает показатель энергоэффективности окна минимум на 15%, по сравнению с неизолированными окнами: мостики холода устраняются, конденсат не образуется.

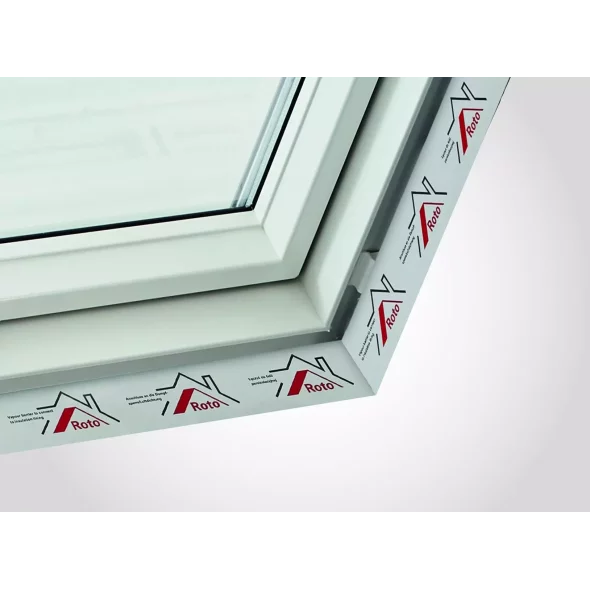

- Паробарьер шириной ок. 90 мм предварительно установлен на заводе для защиты минерального утеплителя в крыше от влаги изнутри помещения.
- Гидробарьер WasserStop исключает протечки по линии подключения оклада к окну.
- Многоконтурное резиновое уплотнение на створке для защиты от сквозняков и шума с улицы.

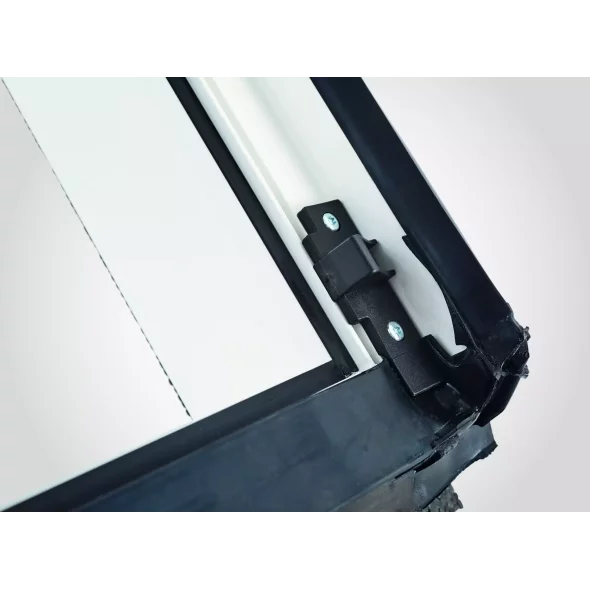

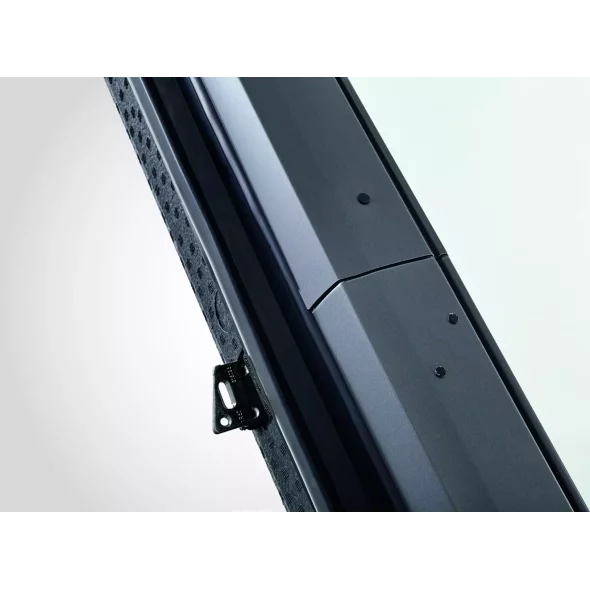

- Предустановленные монтажные уголки: меньше затрат времени и сил на установку.
- Крепление оклада и облицовки окна без использования шурупов для максимальной герметичности и эстетичного внешнего вида.
- Внешнее закаленное стекло защищено от града и веток: гарантия от разбития 15 лет.
- Морозостойкие стеклопакеты: окно подходит для эксплуатации в любом регионе.
- Элегантный дизайн рамы: больше света и свежего воздуха, по сравнению с конкурентами.
- Регулировка усилия торможения и промежуточного положения створки изнутри мансарды.
- Послемонтажная регулировка: устранить зазоры между рамой и створкой, возникшие из-за усадки стропильной системы крыши, можно изнутри мансарды без демонтажа окна.

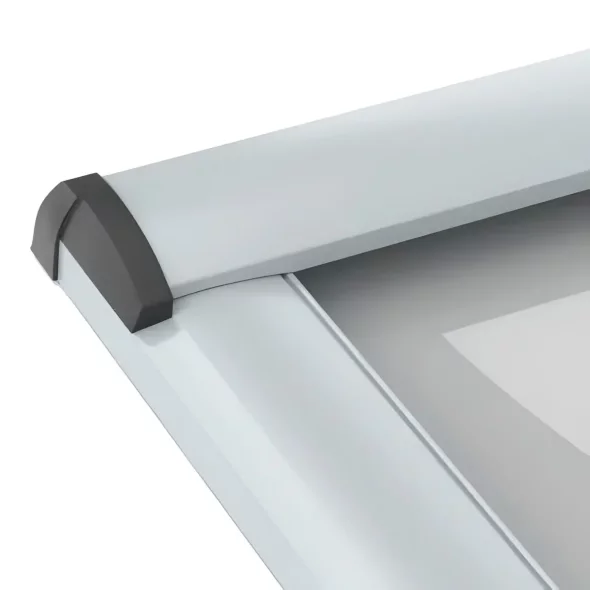

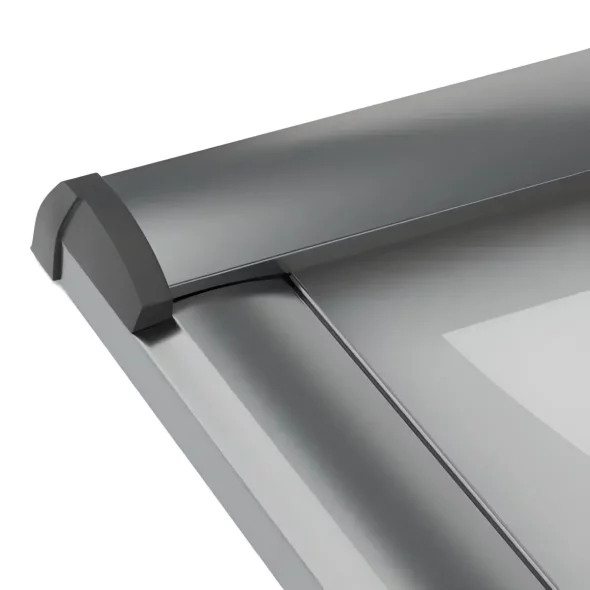

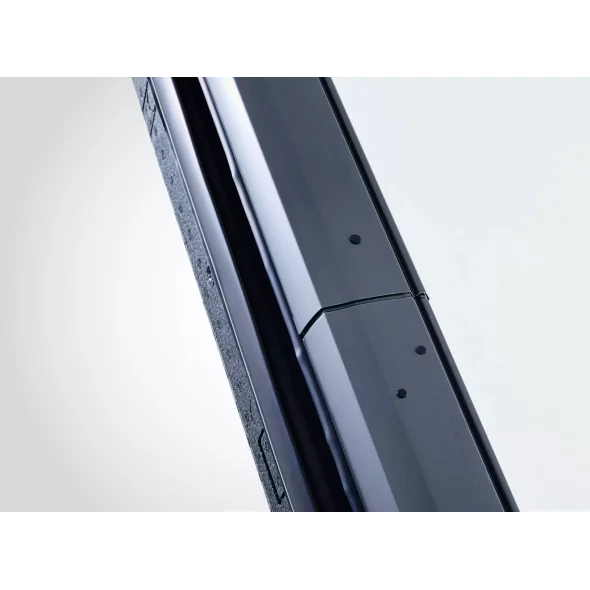

- Привлекательный цвет накладок «антрацитовый металлик» идеально сочетается с кровельным покрытием любого цвета и типа.

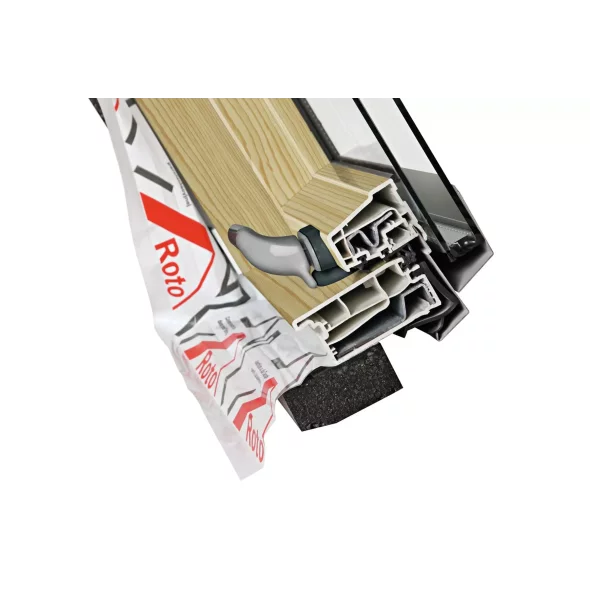

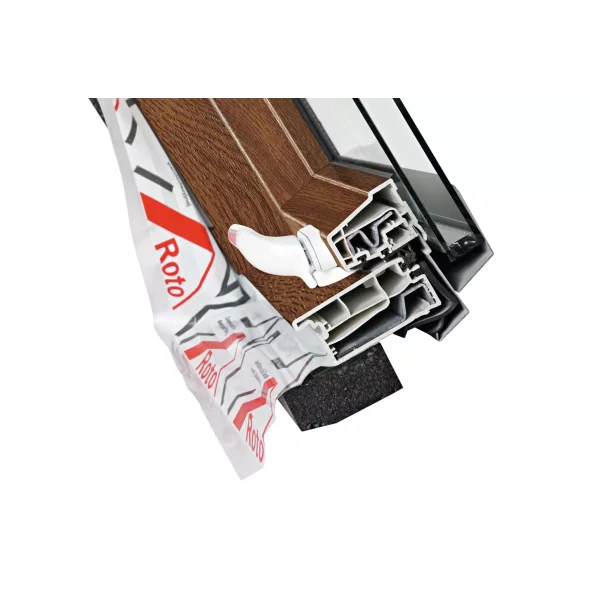

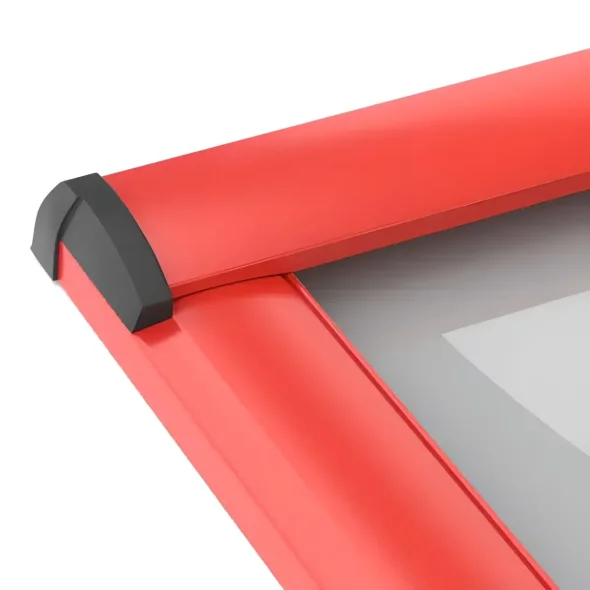

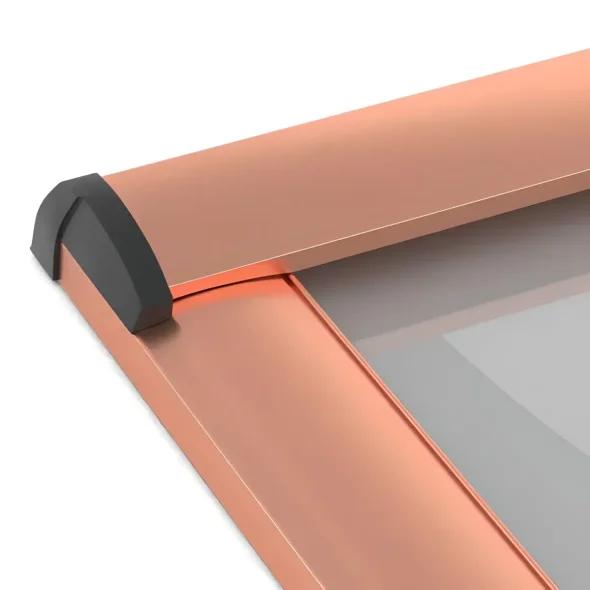

- Ламинация рамы под дерево, облицовка и оклад в цвет кровли доступны по запросу.
- Широкий ассортимент аксессуаров для внутреннего и наружного использования.
Технические характеристики
| Designo R7 K200 |  |
|---|---|
| Угол установки | 20–65° рекомендуемый |
| Рекомендуемая высота установки | 90–120 см от уровня пола |
| Тип установки | на стропила, на обрешетку |
| Материал рамы и створки | многокамерный профиль из 100 % ПВХ пластика, усиленный стекловолокном и стальной арматурой |
| Область применения | помещения с нормальной и избыточной влажностью: 40–75% |
| Применение по назначению | вид из окна, освещение и вентиляция мансарды |
| Ось поворота створки | приподнятая: на 3/4 высоты рамы |
| Угол поворота створки | 0–38° рабочее положение |
| Способ открывания | многофункциональная ручка снизу |
| Материал и цвет ручки | алюминиевая, белый лак (RAL 9016) |
| Модернизация | установка электромотора требует консультации специалиста |
| Электрическая модель-аналог | — |
| Термопояс Thermo-Block WD | установлен (вспененный полипропилен) |
| Пароизоляционный фартук | установлен (мембрана шириной ок. 90 мм) |
| Защита от воды WasserStop | установлена (EPDM резина) |
| Контуры уплотнения на створке | EPDM резина: 3 (трубчатый) |
| Контуры уплотнения на раме | EPDM резина: 2 (трубчатый) |
| Монтажные уголки | установлены (перфорированные, оцинкованная сталь) |
| Приточный клапан | устанавливается по запросу |
| Стандартный цвет | белый глянцевый (RAL 9016) |
| Вентиляция | щелевая |
| Микровентиляция | 2 режима |
| Класс безопасности | 5 (950 мм) |
| Статическая нагрузка на створку | 350 Н |
| Реакция на огонь | B—s3,d0 |
| Пожаростойкость | Broof(t1) |
| Водонепроницаемость | E 1200 |
| Класс сопротивления ветровой нагрузке | B3 |
| Запирающая фурнитура | 3 точки фиксации: 2 сверху + 1 снизу рамы |
| Механизм запирания | накладной замок паз-гребень |
| Положение для мытья | автоматическая блокировка, поворот створки 120° |
| Материал внешней облицовки | алюминий |
| Цвет внешней облицовки | «антрацитовый металлик» (DB R703) |
| Комбинация по вертикали | сверху R4 / снизу R7 |
| Страна производства | Польша |
Качество продуктов Roto подтверждено независимыми экспертами в области безопасного строительства.
Функции и возможности
Комфортная эксплуатация

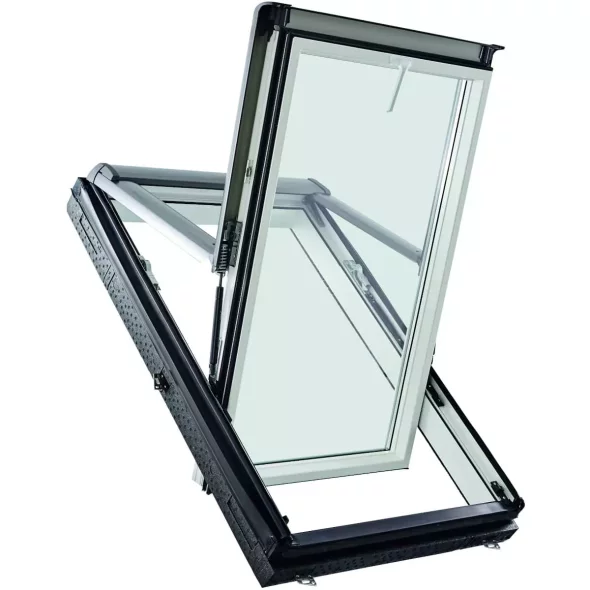

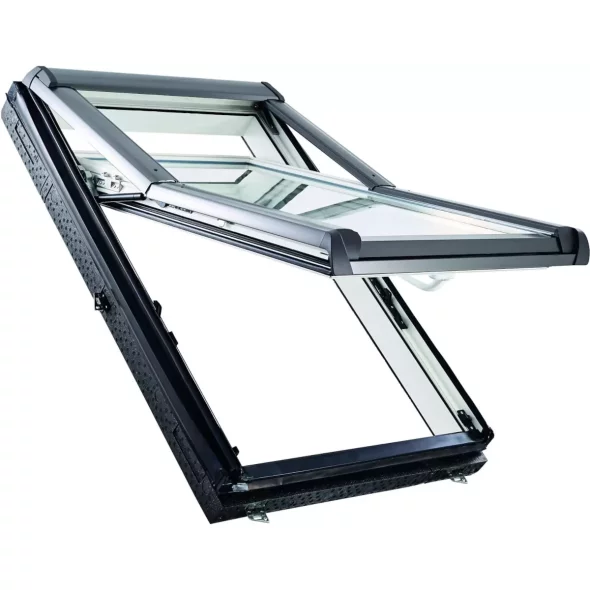

Больше пространства над головой у открытого окна. При открывании створка окна Designo R7 K200 поворачивается на 38° на высоте 3/4 рамы, «не крадет» внутреннее пространство мансарды, не мешает движению и не загораживает обзор.
Энергоэффективная вентиляция
Створку окна Designo R7 K200 для проветривания можно наклонить на любой угол или установить поворотом ручки в одно из 2-х положений микровентиляции. Приточный клапан на данную модель не устанавливается. Подробно о концепции вентиляции Roto читайте здесь.
Блокировка створки в позиции для мытья
Окно Designo R7 K200 удобно и безопасно мыть изнутри. Поверните створку примерно на 120°, створка автоматически зафиксируется под собственным весом. В недорогих моделях конкурентов такая утилитарная опция отсутствует.
Первосортные материалы и дизайн
Рама из 100% ПВХ-пластика
Пластиковые мансардные окна Designo R7 K200 очень прочные, долговечные и не требует специального ухода. Окна из многокамерного ПВХ-профиля позволяют создать комфортный микроклимат в помещении без лишней потери внутреннего тепла. Благодаря влагостойкости окна из пластика можно установить в помещении с избыточной влажностью, например, кухне, ванной комнате, бассейне, зимнем саду. По запросу, за дополнительную плату, предлагаются интересные, ламинированные под ценные породы дерева, варианты профиля.

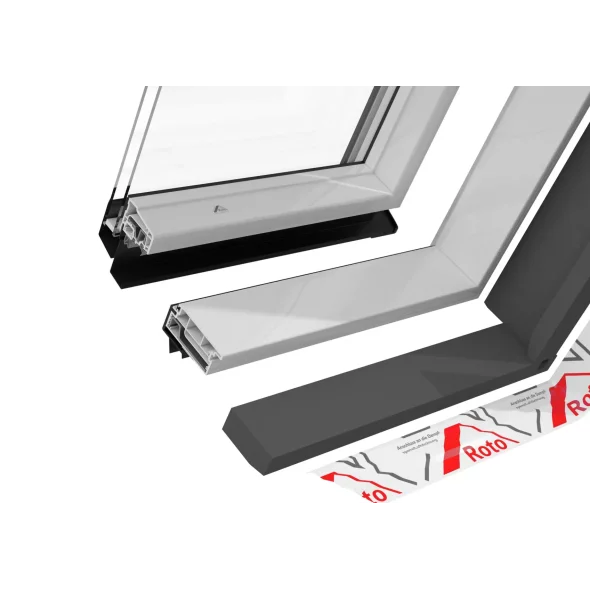

Оклад и облицовка под цвет кровли
В стандартной комплектации мансардное окно Roto Designo R7 K200 поставляется с алюминиевой облицовкой (капотом) в цвете «антрацитовый металлик». Окно Roto идеально сочетается с кровельным покрытием любого цвета и профиля. За дополнительную плату декоративные накладки на раму можно изготовить под цвет кровли. Оклад также доступен в соответствующих цветах.
Размеры и цены г. Калининград
| Код в каталоге | Артикул (SKU) | Наименование | Цена | |
|---|---|---|---|---|
| R75_ 054/078 K200 | 496685 | Окно мансардное с приподнятой осью Designo R75_ 054/078 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 68,000.00 ₽ | |
| R75_ 054/098 K200 | 496686 | Окно мансардное с приподнятой осью Designo R75_ 054/098 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 73,300.00 ₽ | |
| R75_ 054/118 K200 | 496687 | Окно мансардное с приподнятой осью Designo R75_ 054/118 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 79,300.00 ₽ | |
| R75_ 065/098 K200 | 496688 | Окно мансардное с приподнятой осью Designo R75_ 065/098 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 78,000.00 ₽ | |
| R75_ 065/118 K200 | 496689 | Окно мансардное с приподнятой осью Designo R75_ 065/118 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 83,200.00 ₽ | |
| R75_ 065/140 K200 | 496690 | Окно мансардное с приподнятой осью Designo R75_ 065/140 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 90,000.00 ₽ | |
| R75_ 065/160 K200 | 496691 | Окно мансардное с приподнятой осью Designo R75_ 065/160 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 88,300.00 ₽ | |
| R75_ 074/098 K200 | 496692 | Окно мансардное с приподнятой осью Designo R75_ 074/098 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 79,800.00 ₽ | |
| R75_ 074/118 K200 | 496693 | Окно мансардное с приподнятой осью Designo R75_ 074/118 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 85,700.00 ₽ | |
| R75_ 074/140 K200 | 496694 | Окно мансардное с приподнятой осью Designo R75_ 074/140 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 92,700.00 ₽ | |
| R75_ 074/160 K200 | 496695 | Окно мансардное с приподнятой осью Designo R75_ 074/160 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 101,400.00 ₽ | |
| R75_ 094/098 K200 | 496696 | Окно мансардное с приподнятой осью Designo R75_ 094/098 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 88,400.00 ₽ | |
| R75_ 094/118 K200 | 496697 | Окно мансардное с приподнятой осью Designo R75_ 094/118 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 92,800.00 ₽ | |
| R75_ 094/140 K200 | 496698 | Окно мансардное с приподнятой осью Designo R75_ 094/140 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 100,500.00 ₽ | |
| R75_ 114/098 K200 | 496699 | Окно мансардное с приподнятой осью Designo R75_ 114/098 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 92,800.00 ₽ | |
| R75_ 114/118 K200 | 496700 | Окно мансардное с приподнятой осью Designo R75_ 114/118 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 98,600.00 ₽ | |
| R75_ 114/140 K200 | 496701 | Окно мансардное с приподнятой осью Designo R75_ 114/140 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 107,300.00 ₽ | |
| R75_ 134/098 K200 | 496702 | Окно мансардное с приподнятой осью Designo R75_ 134/098 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 107,300.00 ₽ | |
| R75_ 134/140 K200 | 496703 | Окно мансардное с приподнятой осью Designo R75_ 134/140 K200, пвх-пластик, 1-камерное, Thermo-Block WD, ручка снизу | 111,300.00 ₽ | |
| R79_ 054/078 K200 | 808959 | Окно мансардное с приподнятой осью Designo R79_ 054/078 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 77,900.00 ₽ | |
| R79_ 054/098 K200 | 808960 | Окно мансардное с приподнятой осью Designo R79_ 054/098 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 83,000.00 ₽ | |
| R79_ 054/118 K200 | 2002724 | Окно мансардное с приподнятой осью Designo R79_ 054/118 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 86,000.00 ₽ | |
| R79_ 065/098 K200 | 808961 | Окно мансардное с приподнятой осью Designo R79_ 065/098 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 84,100.00 ₽ | |
| R79_ 065/118 K200 | 808962 | Окно мансардное с приподнятой осью Designo R79_ 065/118 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 91,700.00 ₽ | |
| R79_ 065/140 K200 | 808963 | Окно мансардное с приподнятой осью Designo R79_ 065/140 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 97,200.00 ₽ | |
| R79_ 065/160 K200 | 2002725 | Окно мансардное с приподнятой осью Designo R79_ 065/160 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 109,300.00 ₽ | |
| R79_ 074/098 K200 | 808964 | Окно мансардное с приподнятой осью Designo R79_ 074/098 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 88,900.00 ₽ | |
| R79_ 074/118 K200 | 808965 | Окно мансардное с приподнятой осью Designo R79_ 074/118 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 95,200.00 ₽ | |
| R79_ 074/140 K200 | 808966 | Окно мансардное с приподнятой осью Designo R79_ 074/140 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 109,400.00 ₽ | |
| R79_ 074/160 K200 | 808967 | Окно мансардное с приподнятой осью Designo R79_ 074/160 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 94,400.00 ₽ | |
| R79_ 078/098 K200 | 838329 | Окно мансардное с приподнятой осью Designo R79_ 078/098 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 87,200.00 ₽ | |
| R79_ 078/118 K200 | 838370 | Окно мансардное с приподнятой осью Designo R79_ 078/118 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 95,200.00 ₽ | |
| R79_ 078/140 K200 | 838371 | Окно мансардное с приподнятой осью Designo R79_ 078/140 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 109,400.00 ₽ | |
| R79_ 078/160 K200 | 838372 | Окно мансардное с приподнятой осью Designo R79_ 078/160 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 94,400.00 ₽ | |
| R79_ 094/098 K200 | 2002726 | Окно мансардное с приподнятой осью Designo R79_ 094/098 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 96,000.00 ₽ | |
| R79_ 094/118 K200 | 808968 | Окно мансардное с приподнятой осью Designo R79_ 094/118 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 108,000.00 ₽ | |
| R79_ 094/140 K200 | 808969 | Окно мансардное с приподнятой осью Designo R79_ 094/140 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 118,700.00 ₽ | |
| R79_ 114/098 K200 | 2002727 | Окно мансардное с приподнятой осью Designo R79_ 114/098 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 107,500.00 ₽ | |
| R79_ 114/118 K200 | 808970 | Окно мансардное с приподнятой осью Designo R79_ 114/118 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 117,900.00 ₽ | |
| R79_ 114/140 K200 | 808971 | Окно мансардное с приподнятой осью Designo R79_ 114/140 K200, пвх-пластик, 2-камерное, Thermo-Block WD, ручка снизу | 133,300.00 ₽ |
Решения для любой строительной ситуации
2 морозостойких стеклопакета с защитой от града — гарантия от разбития 15 лет.
Однокаменрный Standard 5
| Designo R75 K200 | |
|---|---|
| Рекомендуем | низкая цена, стандартная теплозащита |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/16/4 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | — |
| Стекло внутри | термополированное FL 4 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное |
| Коэффициент Uw | 1,30 Вт/м²・К |
| Коэффициент Ug | 1,00 Вт/м²・К |
| Солнечный факторg | 52,00% |
| Пропускание света Tv | 72,00% |
| Пропускание УФ Tuv | 29,00% |
| Воздухопроницаемость | 4 кл. |
| Защита от шума Rw | 2 кл. / 32 (-1;-3) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | — |
| Условия поставки | стандартный ассортимент |
| Декларация эксплуатационных свойств | смотреть |
Двухкамерный Standard 9
| Designo R79 K200 | |
|---|---|
| Рекомендуем | низкая цена, улучшенная теплозащита |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/11/TVG3/11/FL4 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | термозакаленное TVG 3 мм |
| Стекло внутри | термополированное FL 4 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное |
| Коэффициент Uw | 1,10 Вт/м²・К |
| Коэффициент Ug | 0,70 Вт/м²・К |
| Солнечный факторg | 47,00% |
| Пропускание света Tv | 66,00% |
| Пропускание УФ Tuv | 18,00% |
| Воздухопроницаемость | 4 кл. |
| Защита от шума Rw | 2 кл. / 33 (-1;-4) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | — |
| Условия поставки | стандартный ассортимент |
| Декларация эксплуатационных свойств | смотреть |
Функциональная защита от солнца, жары и холода.
Внешние аксессуары. Защиту от жары и холода лучше установить уже на внешней стороне мансардного окна. С Roto у вас есть выбор между тремя функциональными системами. Вам нужен приятный микроклимат в помещении плюс возможность затемнения комнаты? Тогда наружные рольставни Roto ZRO F с дистанционным управлением — это ваш выбор. Если вы предпочитаете не допускать перегрева в мансарде, но использовать мягкий дневной свет без бликов, вы можете выбрать между нашей базовой версией, внешним солнцезащитным экраном на крючках Roto ZAR или нашей автоматической внешней маркизой Roto ZMA F, которой вы сможете управлять пультом ДУ из любой точки дома или даже дистанционно через wi-fi или по интернету.
Рольставни алюминиевые электрические Roto Designo ZRO F
Всесезонная защита от жары и холода с возможностью полного затемнения мансарды, плюс дополнительная защита от взлома, взглядов и шума с улицы. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с полупрозрачными шторами и жалюзи Roto.
Маркизет электрический на направляющих Roto Designo ZMA F
Эффективная защита от летнего зноя. Маркизет блокирует до 95% теплового излучения и при этом пропускает достаточно солнечного света — 5%. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с затемняющими шторами и жалюзи Roto.
Солнцезащитный экран на крючках Roto Designo ZAR
Базовая защита от солнца. Солнцезащитный экран блокирует до 70% теплового излучения, не препятствует обзору и пропускает много света без бликов — 28%. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с затемняющими шторами и жалюзи Roto.
Внутренние аксессуары. Различные шторы и жалюзи можно использовать для оформления интерьера, гибкой регулировки освещения, защиты конфиденциальности и теплоизоляции в любом месте мансарды — будь то гостиная, спальня, кухня, ванная или детская комната. Вся продукция Roto для интерьера была специально разработана для мансардных окон Roto. Таким образом, вы можете быть уверены, что ваши внутренние аксессуары будут изготовлены в точном соответствии с вашим мансардным окном и разумеется, со стандартами премиум-качества Roto!
Штора затемняющая на направляющих Roto Designo ZRV M
Штора блэкаут — это идеальное решение для помещений, где требуется полное затемнение, конфиденциальность и дополнительная теплозащита: спальни, гостиной, офиса, домашнего кинотеатра. 17 светонепроницаемых тканей. Возможность фиксировать штору в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с маркизетом ZMA или солнцезащитным экраном ZAR.
Штора полупрозрачная на направляющих Roto Designo ZRE M
Полупрозрачная штора дневного света позволяет контролировать освещение мансарды в широком диапазоне значений и скрывает помещение от посторонних глаз. 16 тканей разной светопроницаемости от 0 до 38%. Возможность фиксировать штору в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO.
Штора полупрозрачная на крючках Roto Designo ZRS M
Базовое решение для защиты мансарды от солнца и посторонних взглядов с улицы. 16 тканей разной светопроницаемости от 0 до 38%. Возможность фиксировать штору в 3-х положениях на крючках. Штора не имеет направляющих, поэтому по ее периметру есть небольшие засветы шириной около 1 см. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO.
Штора плиссированная на правляющих Roto Designo ZFA M
Штора плиссе — это очень популярное и высокодекоративное решение для гибкого контроля над освещением в мансарде. 14 гофрированных тканей разной светопроницаемости от 0 до 51%. Возможность фиксировать штору в двух направлениях (снизу вверх и сверху вниз) в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO (полупрозрачные ткани) или с маркизетом ZMA и солнцезащитным экраном ZAR (светонепроницаемые ткани).
Жалюзи алюминиевые в кассете Roto Designo ZJA M
Классические жалюзи имеют влагостойкую поверхность, что делает их идеальными для контроля над светом в помещениях с повышенной влажностью: ванной комнате, кухне, бассейне. Полное или частичное затемнение достигается изменением угла наклона перьев простым поворотом контроллера на раме. Возможность фиксировать жалюзи в любом положении благодаря боковым направляющим. 8 цветов ламелей, которые прекрасно впишутся в любой дом и любое пространство.
Сетка москитная Roto Designo ZRI
Хотите защитить свой дом от незваных гостей? Наслаждайтесь свежим воздухом без насекомых с москитными сетками Roto. Москитные сетки Roto работают как в качестве индивидуального решения, так и в сочетании со всеми другими аксессуарами для интерьера Roto. Когда экран не используются, его можно аккуратно убирать в тонкий алюминиевый верхний кожух. Простой монтаж на раму, откосы или стену.
19 стандартных размеров. Толщина рамы 76 мм ()
Примечание. Не все стеклопакеты доступны во всех размерах. Уточняйте у менеджера.
| 054/078 | 054/098 | 054/118 | 065/098 | 065/118 | 065/140 | 065/160 | 074/098 | 074/118 | 074/140 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Внешний размер рамы | [мм] | 540/780 | 540/980 | 540/118 | 650/980 | 650/1180 | 650/1400 | 650/1600 | 740/980 | 740/1180 | 740/1400 |
| Внешний размер рамы + WD | [мм] | 600/840 | 600/1040 | 600/1240 | 710/1040 | 710/1240 | 710/1460 | 710/1660 | 800/1040 | 800/1240 | 800/1460 |
| Внутренний размер рамы | [мм] | 464/704 | 464/904 | 464/1104 | 574/904 | 574/1104 | 574/1324 | 574/1524 | 664/904 | 664/1104 | 664/1324 |
| Внешний размер створки | [мм] | 456/695 | 456/895 | 456/1095 | 566/895 | 566/1095 | 566/1315 | 566/1515 | 656/895 | 656/1095 | 656/1315 |
| Внутренний размер створки | [мм] | 382/620 | 382/820 | 382/1020 | 492/820 | 492/1020 | 492/1240 | 492/1440 | 582/820 | 582/1020 | 582/1240 |
| Внутренний размер откосов | [мм] | 480/720 | 480/920 | 480/1120 | 590/920 | 590/1120 | 590/1340 | 590/1540 | 680/920 | 680/1120 | 680/1340 |
| Площадь остекления | [м²] | 0,24 | 0,31 | 0,39 | 0,40 | 0,50 | 0,61 | 0,61 | 0,48 | 0,59 | 0,72 |
| Стеклопакет 1 камерный Standard 5 | Ug = 1.00 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Стеклопакет 2 камерный Standard 9 | Ug = 0.70 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 074/160 | 094/098 | 094/118 | 094/140 | 114/098 | 114/118 | 114/140 | 134/098 | 134/140 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Внешний размер рамы | [мм] | 740/1600 | 940/980 | 940/1180 | 940/1400 | 1140/980 | 1140/1180 | 1140/1400 | 1340/980 | 1340/1400 |
| Внешний размер рамы + WD | [мм] | 800/1660 | 1000/1040 | 1000/1240 | 1000/1460 | 1200/1040 | 1200/1240 | 1200/1460 | 1400/1040 | 1400/1460 |
| Внутренний размер рамы | [мм] | 664/1524 | 864/904 | 864/1104 | 864/1324 | 1064/904 | 1064/1104 | 1064/1324 | 1264/904 | 1264/1324 |
| Внешний размер створки | [мм] | 656/1515 | 856/895 | 856/1095 | 856/1315 | 1056/895 | 1056/1095 | 1056/1315 | 1256/895 | 1256/1315 |
| Внутренний размер створки | [мм] | 582/1440 | 782/820 | 782/1020 | 782/1240 | 982/820 | 982/1020 | 982/1240 | 1182/820 | 1182/1240 |
| Внутренний размер откосов | [мм] | 680/1540 | 880/920 | 880/1120 | 880/1340 | 1080/920 | 1080/1120 | 1080/1340 | 1280/920 | 1280/1340 |
| Площадь остекления | [м²] | 0,84 | 0,64 | 0,80 | 0,97 | 0,81 | 1,00 | 1,22 | 0,97 | 1,58 |
| Стеклопакет 1 камерный Standard 5 | Ug = 1.00 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Стеклопакет 2 камерный Standard 9 | Ug = 0.70 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | — | — |

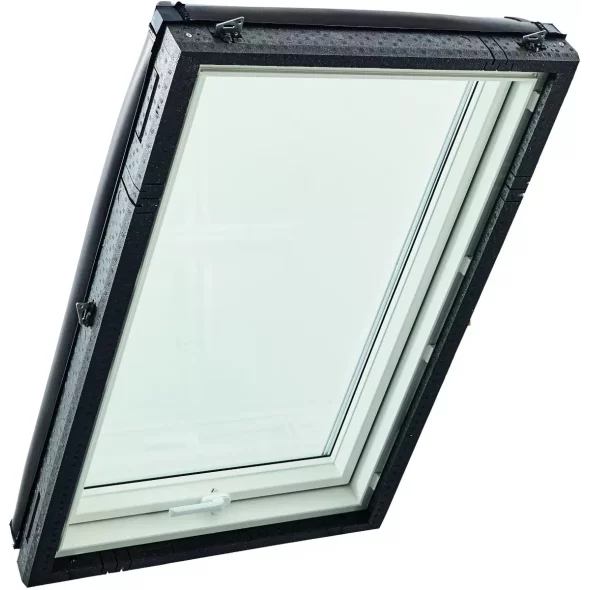

Окно готово к установке из коробки
- 1 Накладной замок на ручке: простой и надежный запирающий механизм паз-гребень.
- 2 Регулируемая фурнитура позволяет настроить ключом изнутри мансарды усилие торможения и промежуточное положение створки, а также отрегулировать зазоры между створкой и рамой, например, при усадке стропильной системы крыши.
- 3 Створка окна фиксируется в 3-х точках: две сверху и одна снизу рамы — это дополнительная защита от несанкционированного доступа.
- 4 Мультифункциональная нижняя ручка: открыть-закрыть окно, установить створку в положение для мытья или открыть для микровентиляции можно одной рукой.
- 5 Для управления окнами установленными высоко в крыше или в труднодоступном месте можно использовать универсальный телескопический стержень ZUB TFB длинной 1170-1900 мм или 1700-2940 мм.
- 6 Ручка с замком, в качестве защиты от детей и взлома, и антибактериальная ручка «Just Clean» доступны как опции за доплату.
- 7 Монтажные уголки предварительно собраны на заводе — вам не нужно сверлить раму и устанавливать их самостоятельно — просто дастаньте окно из коробки и вставьте в крышу.
- 8 Внешний бордюр из вспененного полипропилена Thermo-Block WD и гидробарьер из EPDM резины WasserStop уже установлены — никаких дополнительных покупок, чтобы сделать ваше окно сухим, тихим и супертеплым.
- 9 Декоративная облицовка установлена и не имеет видимых шурупов.
Каким будет ваш дом с окнами Roto?
Здоровый микроклимат имеет решающее значение для качества жизни под крышей. С теплыми и сухими окнами Roto можно создать комфортные условия и платить меньше за отопление и кондиционирование мансарды. Зимой тепло — летом прохладно звучит как хорошая сделка?
Вода всегда снаружи
Внешнее стекло с длинным краем:
исключает инфильтрацию уличной влаги в стеклопакет, что особенно важно для регионов с большим количеством осадков и талых весенних вод.
Внешний изоляционный контур:
бордюр из вспененного полиэтилена и резиновая манжета, установленные по периметру рамы, защищают оконный блок от протечек с улицы.
Регулируемая фурнитура:
створка окна плотно прижимается к раме накладным замком на ручке, фиксируется в 3 точках, зазоры между рамой и створкой можно прецизионно отрегулировать ключом изнутри мансарды.
Многоконтурное уплотнение на створке:
уплотнительные резинки сложного трубчатого и лепесткового профиля защищают окно от сквозняков и уличной влаги, избыточная влага и конденсат отводятся от рамы по дренажным каналам.
Тепло всегда внутри
Теплый дом
Внешний изоляционный контур Thermo-Block WD защищает мансардное окно, в месте подключения к кровле, по всему периметру оконного блока. Теплотехнические параметры окна улучшаются минимум на 15% по сравнению с неизолированным окном. Заводской пароизоляционный фартук обеспечивает герметичность окна изнутри мансарды. Насыщенный водяными парами теплый комнатный воздух отсекается от кровельного пирога — утеплитель не намокает, следовательно, сохраняет свои теплозащитные характеристики. В вашем доме будет тепло даже в самую холодную зиму.
Сухой дом
Сухие окна, отсутствие плесени и влаги — это безопасность и радость жизни для вашей семьи. Технологии Roto делают окна в крыше на 100% герметичными. Вода всегда остается снаружи и отводится от окна по дренажным желобам на гидроизоляционном окладе. Дополнительной защитой от влаги служат: внешний гидробарьер WasserStop, декоративная облицовка без видимых шурупов, надежный прижимной механизм замка, регулируемая изнутри мансарды фурнитура и многоконтурная система резиновых уплотнителей, которые совместно исключают протечки между створкой и рамой.
Тихий дом
Тихие газонаполненные стеклопакеты Roto с двумя или тремя стеклами, плотное примыкание створки к оконной раме и внешний изоляционный бордюр из вспененного звукопоглощающего материала обеспечивают мансардному окну эффективное шумоподавление на уровне 2-3 класса. В комплектации со специальным акустическим остеклением, которое обеспечивает защиту от шума 4 класса, вы сможете насладиться тишиной в доме даже вблизи от оживленной автострады, вокзала, аэропорта — шумоподавление стеклопакета Acoustic 6E (поставляется под заказ для окон R6/R8) составляет 43 дБ.
Антимикробная ручка в стандартной комплектации
Инновационная технология «Just Clean» на основе свободных ионов серебра уменьшает количество микробов в течение 24 часов на 99,9%. Чистящие и даже дезинфицирующие средства действуют лишь на короткое время в то время, как антибактериальная ручка Roto предлагает эффективную, полную и долговременну защиту, которая незамедлительно начинает работать при первом прикасновении к ручке.
- Визуально и технически не отличается от стандартной ручки.
- Стойкий антибактериальный эффект покрытия.
- Нечувствительна к внешним воздействиям, таким как УФ-излучение.
- Полностью безвредна для человеческого организма и домашних животных.
- Моется как обычная ручка.
Руководства и техническая документация
Руководство пользователя Мансардное окно Roto Designo R7 K200
Руководство монтажника Мансардное окно Roto Designo R7 K200
Техническое описание Мансардное окно Roto Designo R7 K200
Схема монтажа в крышу Мансардное окно Roto Designo R7 K200
Взрывная схема Мансардное окно Roto Designo R7 K200
Коммерческое предложение R75 K200 Мансардное окно Roto Designo R7 K200
Коммерческое предложение R79 K200 Мансардное окно Roto Designo R7 K200
Видео инструкции
Возможно вам будут интересны другие продукты из этой категории
Окно мансардное пластиковое с центральной осью поворота створки Designo R4 K100L5. Ручка снизу.
Окно мансардное пластиковое с центральной осью поворота створки Designo R4 K200. Ручка снизу.
Окно мансардное пластиковое с центральной осью поворота створки Designo R6 K200. Ручка снизу.
Окно мансардное пластиковое с верхней осью поворота створки Designo R8 K200. Ручка снизу.
