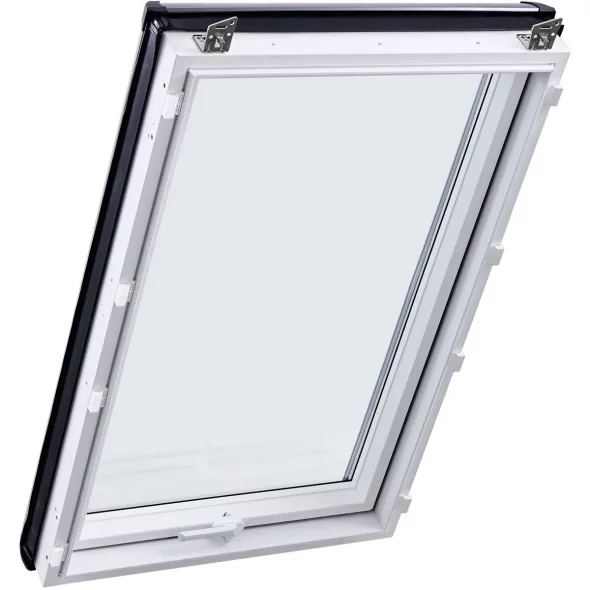

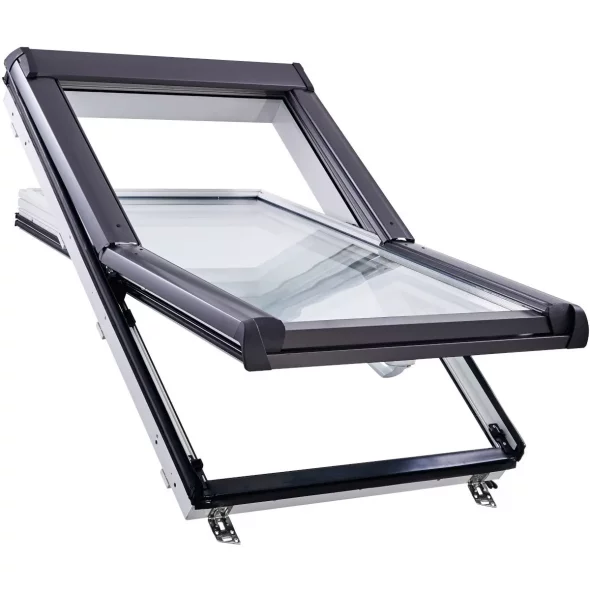

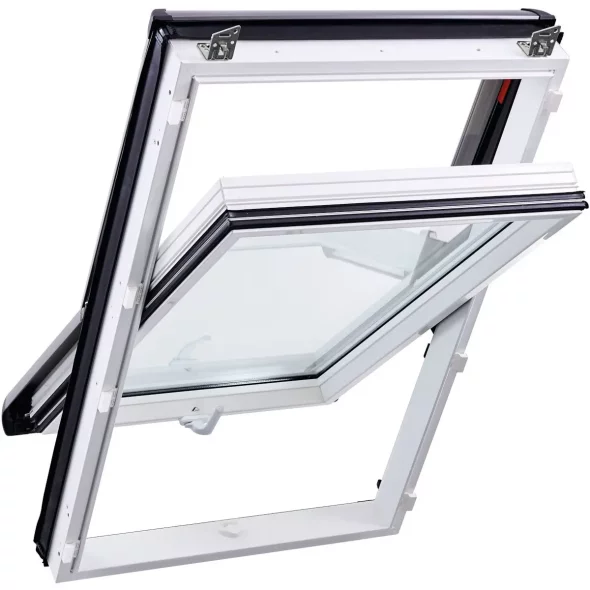

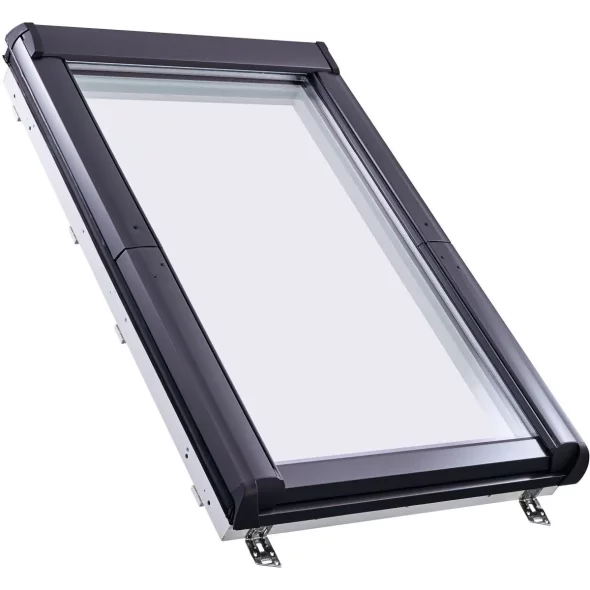

Мансардное окно Roto Designo R4 K100L5
- 54x78
- 54x98
- 54x118
- 65x98
- 65x118
- 65x140
- 74x98
- 74x118
- 74x140
- 94x98
- 94x118
- 94x140
- 114x98
- 114x118
- 114x140
Основные преимущества

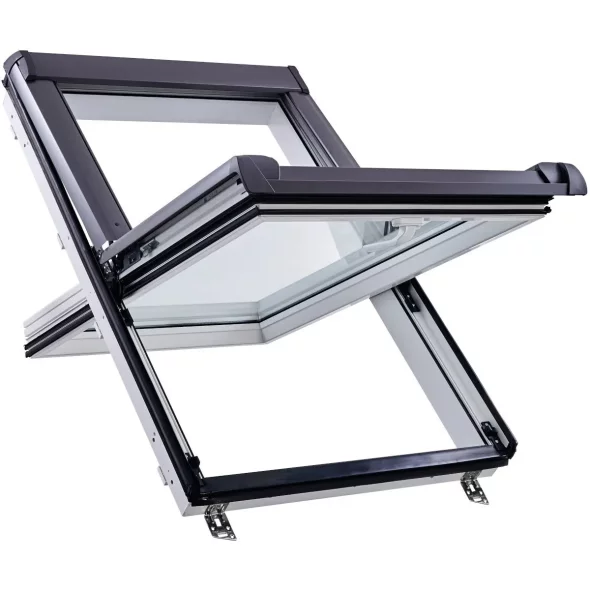

- Классическая среднеповоротная схема открывания: угол поворота створки 103°.

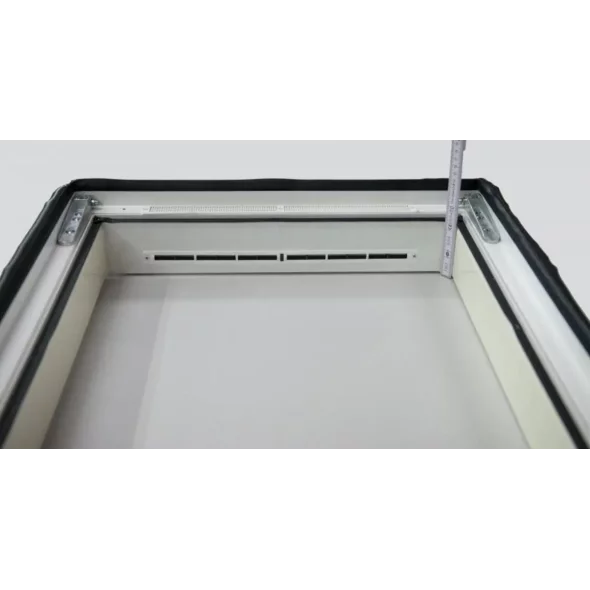

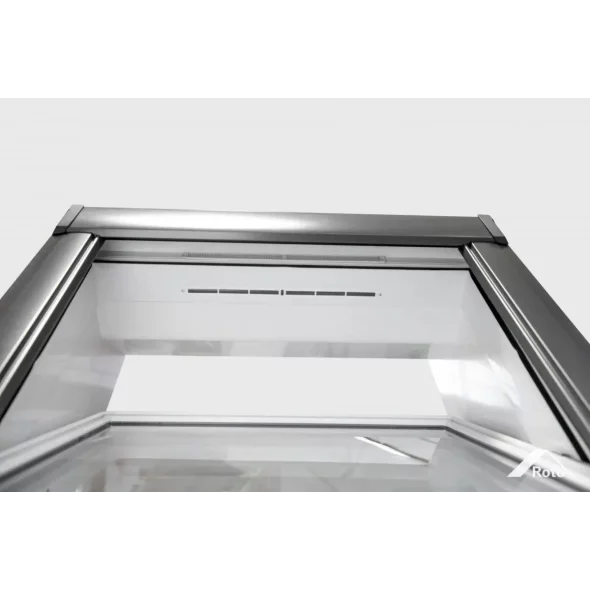

- Оптимальная вентиляция даже при закрытом окне: приточный клапан с фильтром от пыли и насекомых, 2 режима микропроветривание на ручке.

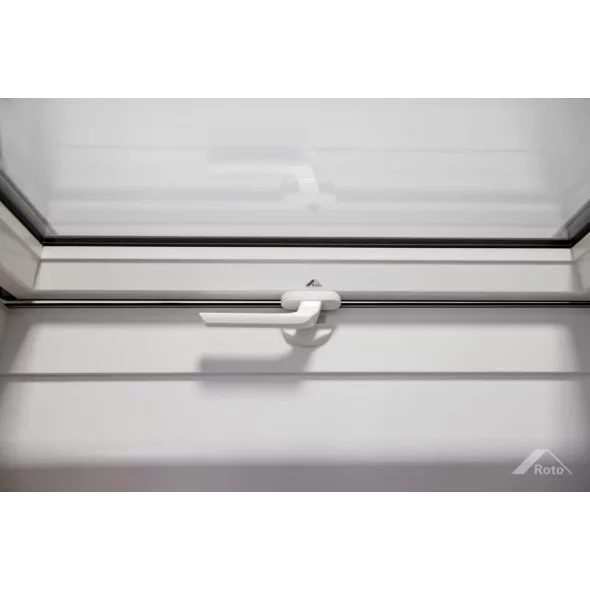

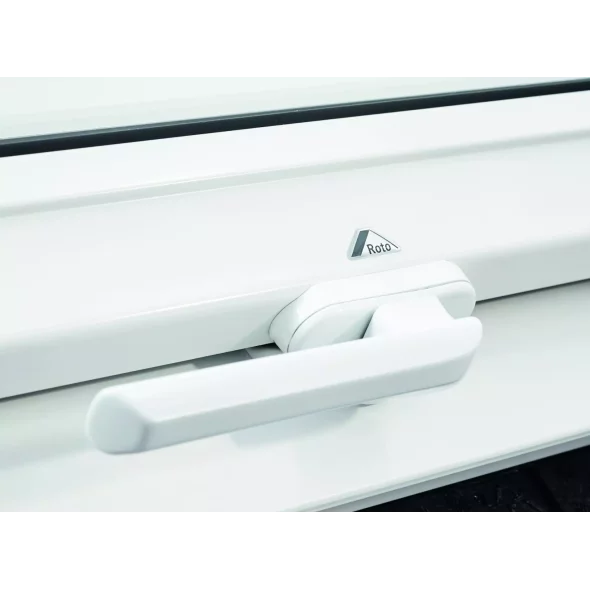

- Многофункциональная ручка снизу для управления окном одной рукой.
- Противовзломная конструкция: 3 точки фиксации створки.

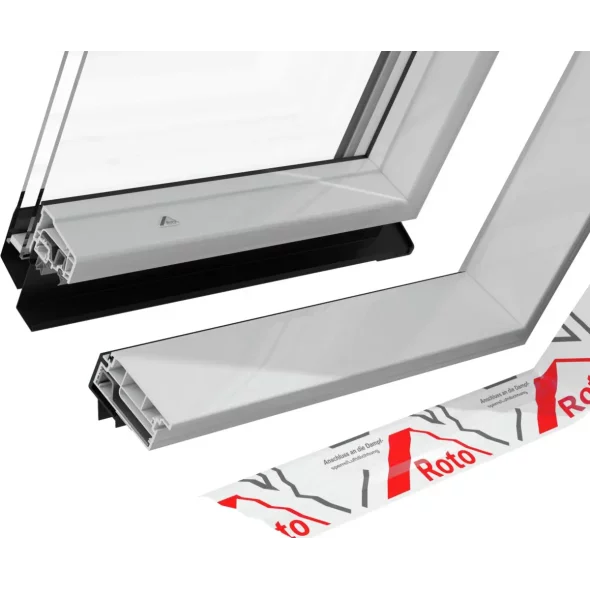

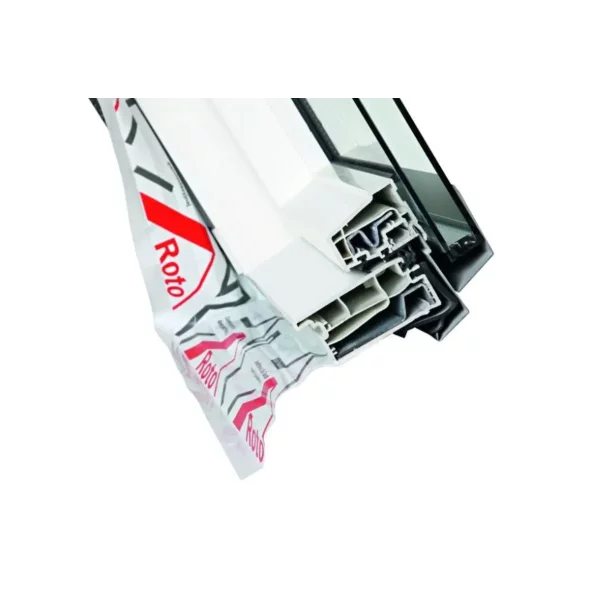

- Многокамерный ПВХ-профиль усилен стекловолокном и стальной арматурой.
- 5-й высший класс ударопрочности: окно выдерживает падение груза массой 50 кг с высоты 1 м.

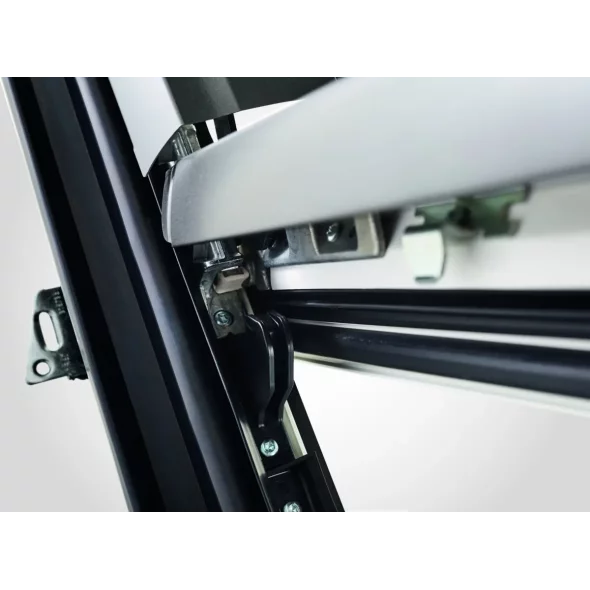

- Надежный запирающий механизм: конструкция ручки — накладной замок паз-гребень.

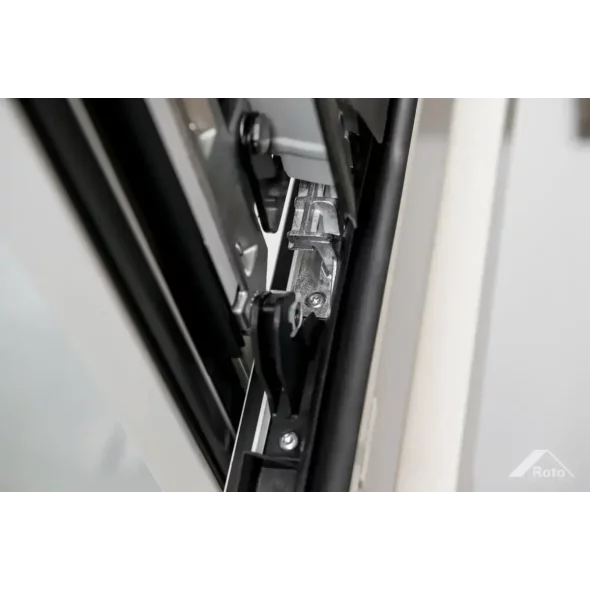

- Легкое открытие-закрытие: 2 стальные фрикционные петли в центре рамы.
- Ручная блокировка створки в положении для мытья и обслуживания.
- Быстрый монтаж: окно предварительно собрано на заводе и готово к установке из коробки.

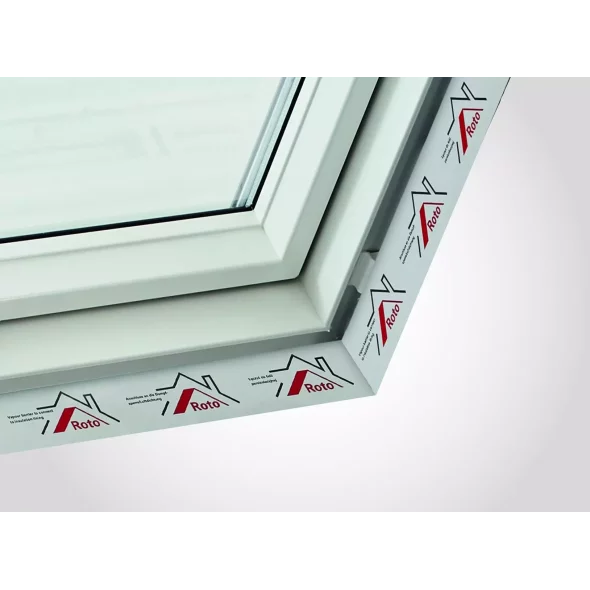

- Паробарьер шириной ок. 90 мм предварительно установлен на заводе для защиты минерального утеплителя в крыше от влаги изнутри помещения.
- Гидробарьер WasserStop исключает протечки по линии подключения оклада к окну.
- Многоконтурное резиновое уплотнение на створке для защиты от сквозняков и шума с улицы.

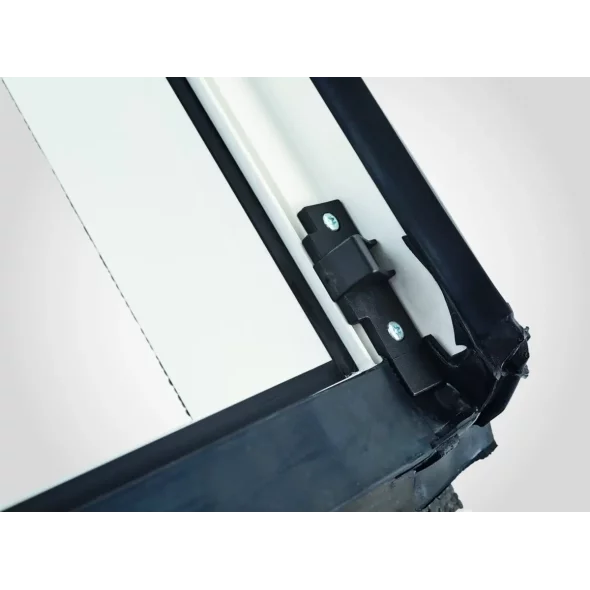

- Предустановленные монтажные уголки: меньше затрат времени и сил на установку.
- Крепление оклада и облицовки окна без использования шурупов для максимальной герметичности и эстетичного внешнего вида.
- Внешнее закаленное стекло защищено от града и веток: гарантия от разбития 15 лет.
- Морозостойкий стеклопакет обеспечивает стандартные тепло- звукоизоляционные характеристики.

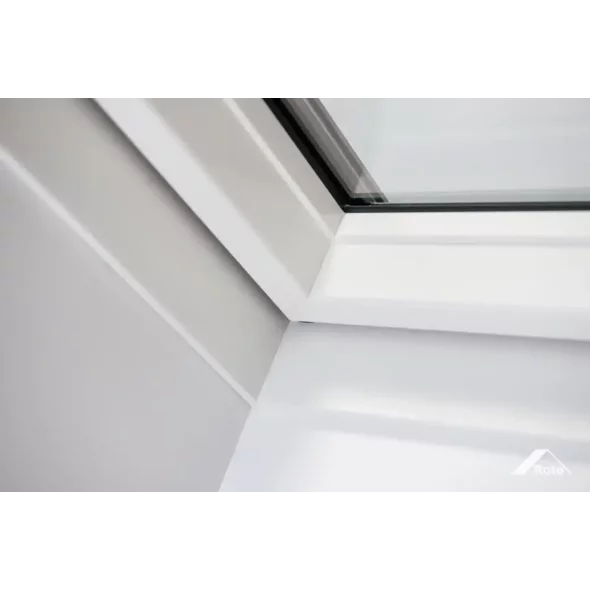

- Элегантный дизайн рамы: больше света и свежего воздуха, по сравнению с конкурентами.

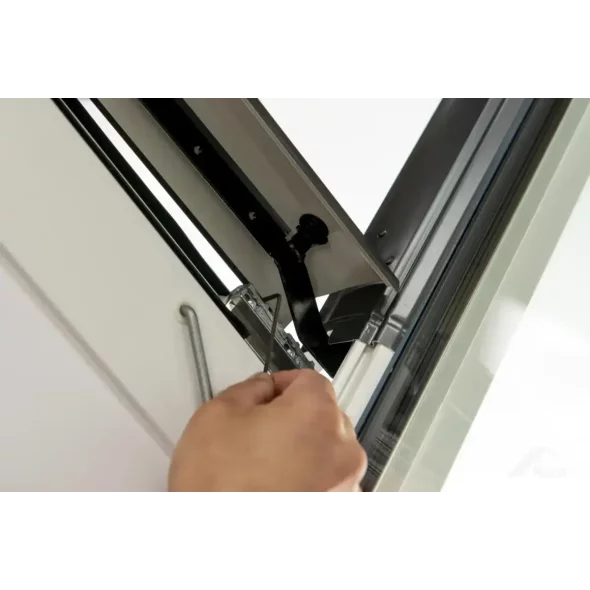

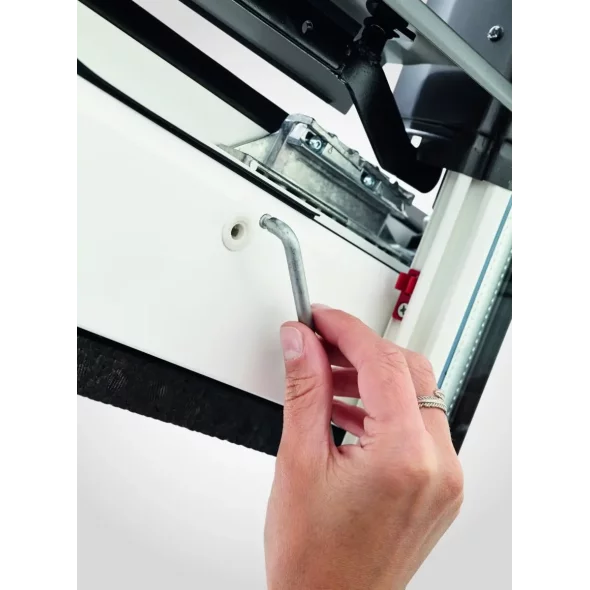

- Регулировка усилия торможения и промежуточного положения створки изнутри мансарды.

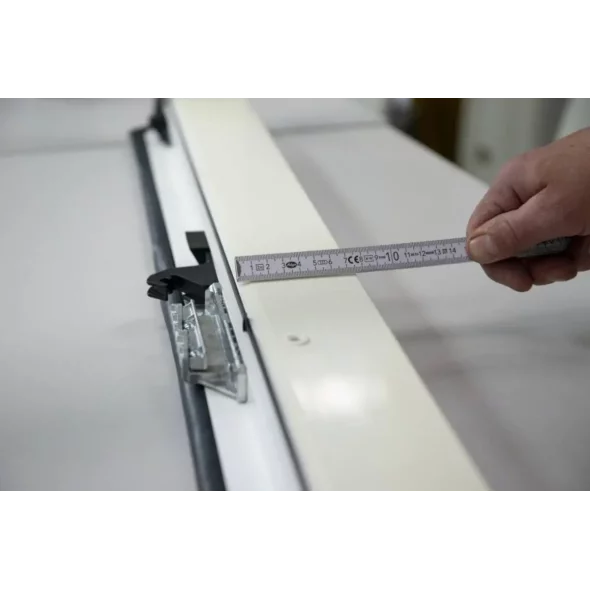

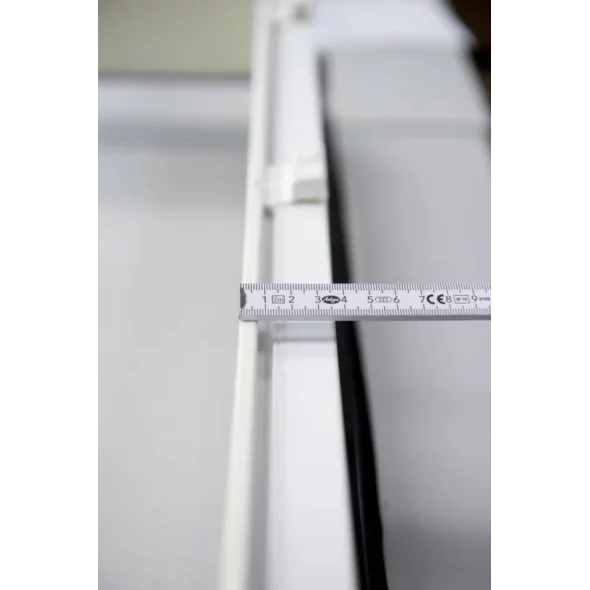

- Послемонтажная регулировка: устранить зазоры между рамой и створкой, возникшие из-за усадки стропильной системы крыши, можно изнутри мансарды без демонтажа окна.
- Возможность установки электромотора с дистанционным управлением, окно также доступно в заводской электрической версии, рекомендованной для труднодоступных мест.

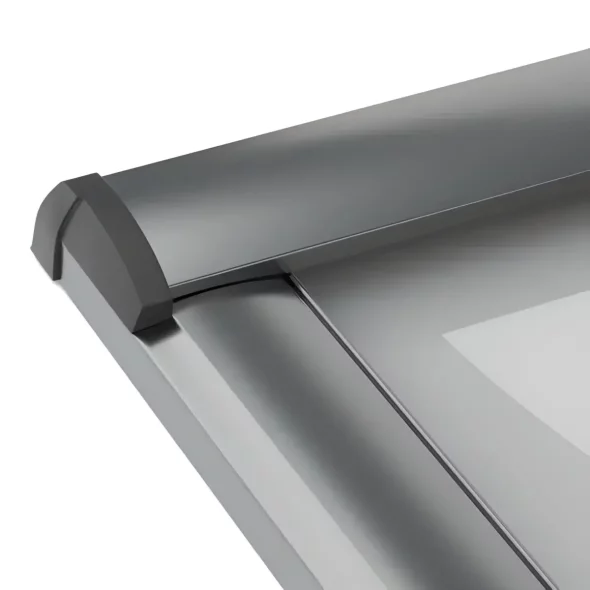

- Привлекательный цвет накладок «антрацитовый металлик» идеально сочетается с кровельным покрытием любого цвета и типа.
- Ламинация рамы под дерево, облицовка и оклад в цвет кровли доступны по запросу.
- Широкий ассортимент аксессуаров для внутреннего и наружного использования.
Технические характеристики
| Designo R4 K100L5 |  |
|---|---|
| Угол установки | 15–79° рекомендуемый, 15–90° допустимый |
| Рекомендуемая высота установки | 130–160 см от уровня пола |
| Тип установки | на стропила, на обрешетку |
| Материал рамы и створки | многокамерный профиль из 100 % ПВХ пластика, усиленный стекловолокном и стальной арматурой |
| Область применения | помещения с нормальной и избыточной влажностью: 40–75% |
| Применение по назначению | освещение и вентиляция мансарды |
| Ось поворота створки | центральная: на 1/2 высоты рамы |
| Угол поворота створки | 0–45° рабочее положение |
| Способ открывания | многофункциональная ручка снизу |
| Материал и цвет ручки | алюминиевая, белый лак (RAL 9016) |
| Модернизация | возможна скрытая установка электромотора сверху |
| Электрическая модель-аналог | Designo R4 K1EF RotoTronic |
| Термопояс Thermo-Block WD | не установлен |
| Пароизоляционный фартук | установлен (мембрана шириной 60 мм) |
| Защита от воды WasserStop | установлена (EPDM резина) |
| Контуры уплотнения на створке | EPDM резина: 3 (трубчатый) |
| Контуры уплотнения на раме | EPDM резина: 2 (трубчатый) |
| Монтажные уголки | установлены (перфорированные, оцинкованная сталь) |
| Приточный клапан | установлен |
| Стандартный цвет | белый, глянцевый (RAL 9016) |
| Вентиляция | щелевая |
| Микровентиляция | 2 режима на ручке |
| Класс безопасности | 5 (950 мм) |
| Статическая нагрузка на створку | 350 Н |
| Реакция на огонь | B—s3,d0 |
| Пожаростойкость | Broof(t1) |
| Водонепроницаемость | E 1200 |
| Класс сопротивления ветровой нагрузке | B3 |
| Запирающая фурнитура | 3 точки фиксации: 2 сверху + 1 снизу рамы |
| Механизм запирания | накладной замок паз-гребень |
| Положение для мытья | ручная блокировка, поворот створки 103° |
| Материал внешней облицовки | алюминий |
| Цвет внешней облицовки | «антрацитовый металлик» (DB R703) |
| Комбинация по вертикали | сверху R4 / снизу R7 |
| Страна производства | Польша |
Качество продуктов Roto подтверждено независимыми экспертами в области безопасного строительства.
Функции и возможности
Энергоэффективная вентиляция
Створку окна Designo R4 K100L5 для проветривания можно наклонить на любой угол или установить поворотом ручки в одно из 2-х положений микровентиляции. При закрытом окне используют приточный клапан с фильтром от пыли и насекомых (воздухообмен от 0,1 до 27,7 м³/час при разности давления 10 Па). Подробно о концепции вентиляции Roto читайте здесь.

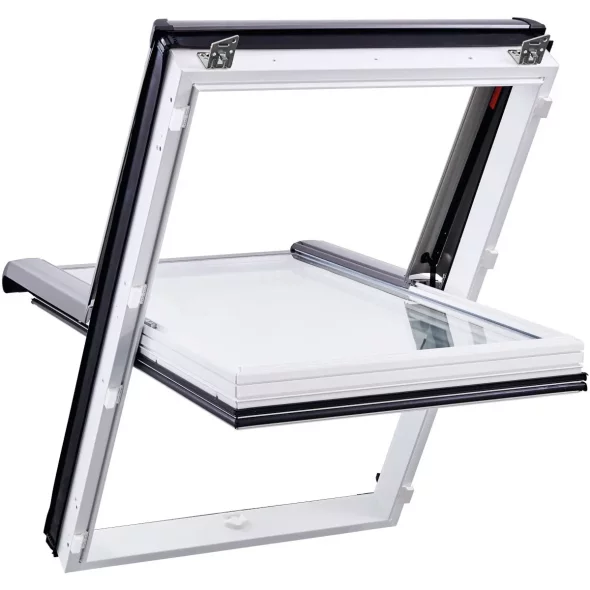

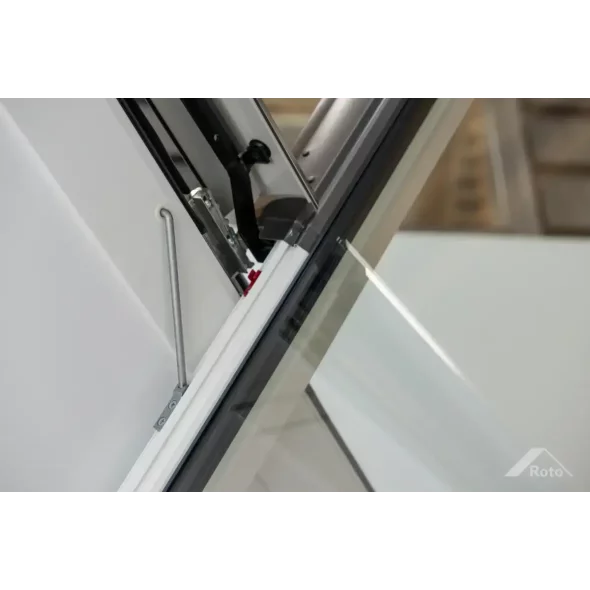

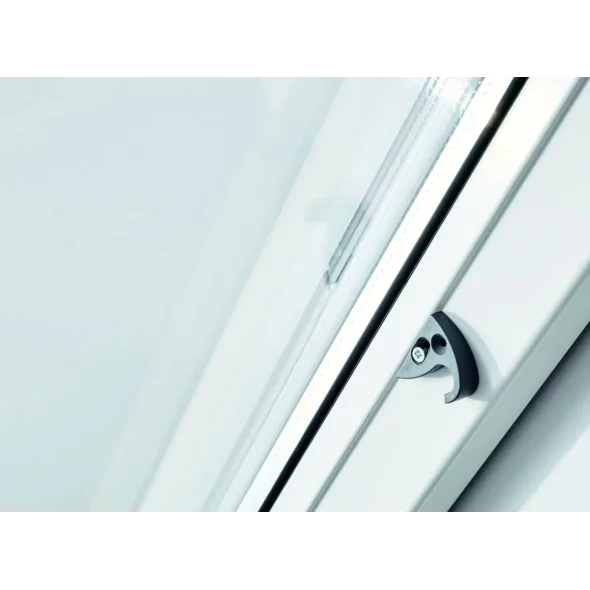

Блокировка створки в позиции для мытья
Мансардное окно Designo R4 K100L5 удобно и безопасно мыть изнутри. Поверните створку примерно на 103° и зафиксируйте блокиратором. В недорогих моделях конкурентов такая утилитарная опция отсутствует.
Первосортные материалы и дизайн

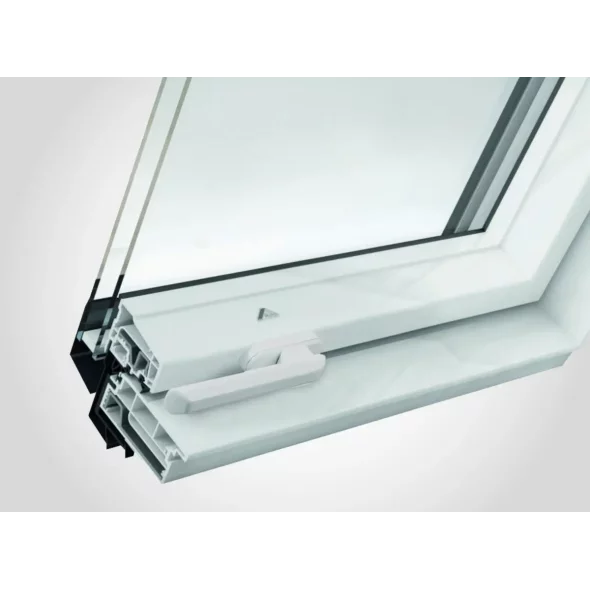

Рама из 100% ПВХ-пластика
Пластиковые мансардные окна Designo R4 K100L5 очень прочные, долговечные и не требует специального ухода. Окна из многокамерного ПВХ-профиля позволяют создать комфортный микроклимат в помещении без лишней потери внутреннего тепла. Благодаря влагостойкости окна из пластика можно установить в помещении с избыточной влажностью, например, кухне, ванной комнате, бассейне, зимнем саду. По запросу, за дополнительную плату, предлагаются интересные, ламинированные под ценные породы дерева, варианты профиля.

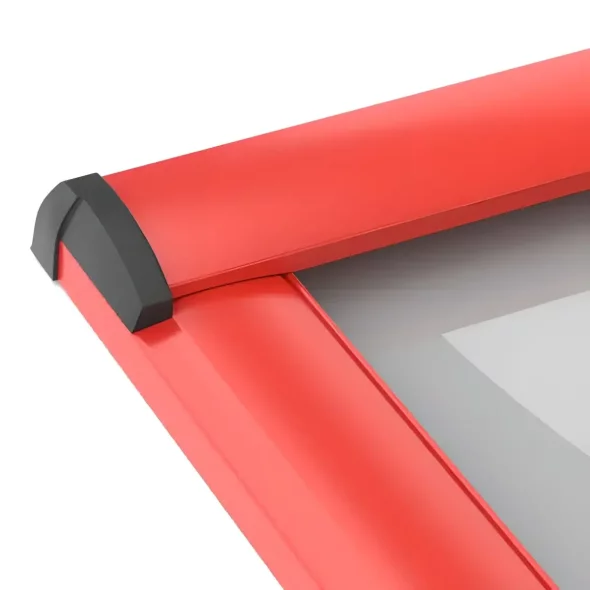

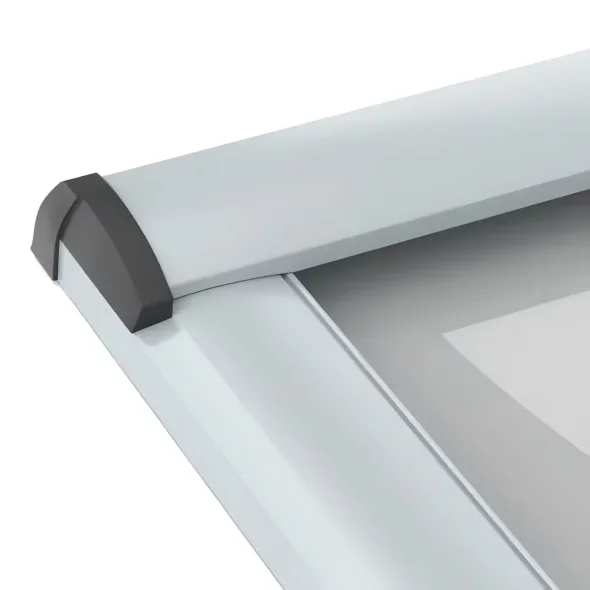

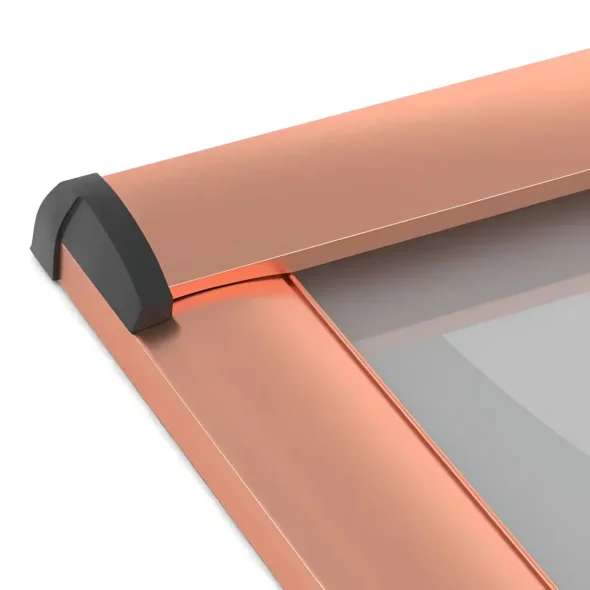

Оклад и облицовка под цвет кровли
В стандартной комплектации мансардное окно Roto Designo R4 K100L5 поставляется с алюминиевой облицовкой (капотом) в цвете «антрацитовый металлик». Окно Roto идеально сочетается с кровельным покрытием любого цвета и профиля. За дополнительную плату декоративные накладки на раму можно изготовить под цвет кровли. Оклад также доступен в соответствующих цветах.
Размеры и цены г. Калининград
| Код в каталоге | Артикул (SKU) | Наименование | Цена |
|---|---|---|---|
| R45_ 054/078 K100L5 | 496513 | Окно мансардное с центральной осью Roto Designo R45_ 054/078 K100L5, ПВХ, 1-камерное, ручка сверху | 64,600.00 ₽ |
| R45_ 054/098 K100L5 | 496514 | Окно мансардное с центральной осью Roto Designo R45_ 054/098 K100L5, ПВХ, 1-камерное, ручка сверху | 66,200.00 ₽ |
| R45_ 054/118 K100L5 | 496515 | Окно мансардное с центральной осью Roto Designo R45_ 054/118 K100L5, ПВХ, 1-камерное, ручка сверху | 72,200.00 ₽ |
| R45_ 065/098 K100L5 | 838422 | Окно мансардное с центральной осью Roto Designo R45_ 065/098 K100L5, ПВХ, 1-камерное, ручка сверху | 75,000.00 ₽ |
| R45_ 065/118 K100L5 | 496516 | Окно мансардное с центральной осью Roto Designo R45_ 065/118 K100L5, ПВХ, 1-камерное, ручка сверху | 76,000.00 ₽ |
| R45_ 065/140 K100L5 | 496517 | Окно мансардное с центральной осью Roto Designo R45_ 065/140 K100L5, ПВХ, 1-камерное, ручка сверху | 82,600.00 ₽ |
| R45_ 074/098 K100L5 | 496518 | Окно мансардное с центральной осью Roto Designo R45_ 074/098 K100L5, ПВХ, 1-камерное, ручка сверху | 72,600.00 ₽ |
| R45_ 074/118 K100L5 | 496519 | Окно мансардное с центральной осью Roto Designo R45_ 074/118 K100L5, ПВХ, 1-камерное, ручка сверху | 78,400.00 ₽ |
| R45_ 074/140 K100L5 | 496520 | Окно мансардное с центральной осью Roto Designo R45_ 074/140 K100L5, ПВХ, 1-камерное, ручка сверху | 85,100.00 ₽ |
| R45_ 094/098 K100L5 | — | Окно мансардное с центральной осью Roto Designo R45_ 094/098 K100L5, ПВХ, 1-камерное, ручка сверху | 85,200.00 ₽ |
| R45_ 094/118 K100L5 | 496521 | Окно мансардное с центральной осью Roto Designo R45_ 094/118 K100L5, ПВХ, 1-камерное, ручка сверху | 85,200.00 ₽ |
| R45_ 094/140 K100L5 | 496522 | Окно мансардное с центральной осью Roto Designo R45_ 094/140 K100L5, ПВХ, 1-камерное, ручка сверху | 92,900.00 ₽ |
| R45_ 114/098 K100L5 | 496524 | Окно мансардное с центральной осью Roto Designo R45_ 114/098 K100L5, ПВХ, 1-камерное, ручка сверху | 85,500.00 ₽ |
| R45_ 114/118 K100L5 | 496525 | Окно мансардное с центральной осью Roto Designo R45_ 114/118 K100L5, ПВХ, 1-камерное, ручка сверху | 91,100.00 ₽ |
| R45_ 114/140 K100L5 | 496526 | Окно мансардное с центральной осью Roto Designo R45_ 114/140 K100L5, ПВХ, 1-камерное, ручка сверху | 99,700.00 ₽ |
Решения для любой строительной ситуации
Морозостойкий стеклопакет с защитой от града — гарантия от разбития 15 лет.
Однокаменрный Standard 5
| Designo R45 K200 | |
|---|---|
| Рекомендуем | низкая цена, стандартная теплозащита |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/16/4 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | — |
| Стекло внутри | термополированное FL 4 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное |
| Коэффициент Uw | 1,40 Вт/м²・К |
| Коэффициент Ug | 1,00 Вт/м²・К |
| Солнечный факторg | 52,00% |
| Пропускание света Tv | 72,00% |
| Пропускание УФ Tuv | 29,00% |
| Воздухопроницаемость | 3 кл. |
| Защита от шума Rw | 2 кл. / 29(-1;-3) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | — |
| Условия поставки | стандартный ассортимент |
| Декларация эксплуатационных свойств | смотреть |
Функциональная защита от солнца, жары и холода.
Внешние аксессуары. Защиту от жары и холода лучше установить уже на внешней стороне мансардного окна. С Roto у вас есть выбор между тремя функциональными системами. Вам нужен приятный микроклимат в помещении плюс возможность затемнения комнаты? Тогда наружные рольставни Roto ZRO F с дистанционным управлением — это ваш выбор. Если вы предпочитаете не допускать перегрева в мансарде, но использовать мягкий дневной свет без бликов, вы можете выбрать между нашей базовой версией, внешним солнцезащитным экраном на крючках Roto ZAR или нашей автоматической внешней маркизой Roto ZMA F, которой вы сможете управлять пультом ДУ из любой точки дома или даже дистанционно через wi-fi или по интернету.
Рольставни алюминиевые электрические Roto Designo ZRO F
Всесезонная защита от жары и холода с возможностью полного затемнения мансарды, плюс дополнительная защита от взлома, взглядов и шума с улицы. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с полупрозрачными шторами и жалюзи Roto.
Маркизет электрический на направляющих Roto Designo ZMA F
Эффективная защита от летнего зноя. Маркизет блокирует до 95% теплового излучения и при этом пропускает достаточно солнечного света — 5%. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с затемняющими шторами и жалюзи Roto.
Солнцезащитный экран на крючках Roto Designo ZAR
Базовая защита от солнца. Солнцезащитный экран блокирует до 70% теплового излучения, не препятствует обзору и пропускает много света без бликов — 28%. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с затемняющими шторами и жалюзи Roto.
Внутренние аксессуары. Различные шторы и жалюзи можно использовать для оформления интерьера, гибкой регулировки освещения, защиты конфиденциальности и теплоизоляции в любом месте мансарды — будь то гостиная, спальня, кухня, ванная или детская комната. Вся продукция Roto для интерьера была специально разработана для мансардных окон Roto. Таким образом, вы можете быть уверены, что ваши внутренние аксессуары будут изготовлены в точном соответствии с вашим мансардным окном и разумеется, со стандартами премиум-качества Roto!
Штора затемняющая на направляющих Roto Designo ZRV M
Штора блэкаут — это идеальное решение для помещений, где требуется полное затемнение, конфиденциальность и дополнительная теплозащита: спальни, гостиной, офиса, домашнего кинотеатра. 17 светонепроницаемых тканей. Возможность фиксировать штору в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с маркизетом ZMA или солнцезащитным экраном ZAR.
Штора полупрозрачная на направляющих Roto Designo ZRE M
Полупрозрачная штора дневного света позволяет контролировать освещение мансарды в широком диапазоне значений и скрывает помещение от посторонних глаз. 16 тканей разной светопроницаемости от 0 до 38%. Возможность фиксировать штору в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO.
Штора полупрозрачная на крючках Roto Designo ZRS M
Базовое решение для защиты мансарды от солнца и посторонних взглядов с улицы. 16 тканей разной светопроницаемости от 0 до 38%. Возможность фиксировать штору в 3-х положениях на крючках. Штора не имеет направляющих, поэтому по ее периметру есть небольшие засветы шириной около 1 см. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO.
Штора плиссированная на правляющих Roto Designo ZFA M
Штора плиссе — это очень популярное и высокодекоративное решение для гибкого контроля над освещением в мансарде. 14 гофрированных тканей разной светопроницаемости от 0 до 51%. Возможность фиксировать штору в двух направлениях (снизу вверх и сверху вниз) в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO (полупрозрачные ткани) или с маркизетом ZMA и солнцезащитным экраном ZAR (светонепроницаемые ткани).
Жалюзи алюминиевые в кассете Roto Designo ZJA M
Классические жалюзи имеют влагостойкую поверхность, что делает их идеальными для контроля над светом в помещениях с повышенной влажностью: ванной комнате, кухне, бассейне. Полное или частичное затемнение достигается изменением угла наклона перьев простым поворотом контроллера на раме. Возможность фиксировать жалюзи в любом положении благодаря боковым направляющим. 8 цветов ламелей, которые прекрасно впишутся в любой дом и любое пространство.
Сетка москитная Roto Designo ZRI
Хотите защитить свой дом от незваных гостей? Наслаждайтесь свежим воздухом без насекомых с москитными сетками Roto. Москитные сетки Roto работают как в качестве индивидуального решения, так и в сочетании со всеми другими аксессуарами для интерьера Roto. Когда экран не используются, его можно аккуратно убирать в тонкий алюминиевый верхний кожух. Простой монтаж на раму, откосы или стену.
16 стандартных размеров.
Примечание. Не все стеклопакеты доступны во всех размерах. Уточняйте у менеджера.
| 054/078 | 054/098 | 054/118 | 065/098 | 065/118 | 065/140 | 074/098 | 074/118 | ||
|---|---|---|---|---|---|---|---|---|---|
| Внешний размер рамы | [мм] | 540/780 | 540/980 | 540/118 | 650/980 | 650/1180 | 650/1400 | 740/980 | 740/1180 |
| Внешний размер рамы + WD | [мм] | 600/840 | 600/1040 | 600/1240 | 710/1040 | 710/1240 | 710/1460 | 800/1040 | 800/1240 |
| Внутренний размер рамы | [мм] | 464/704 | 464/904 | 464/1104 | 574/904 | 574/1104 | 574/1324 | 664/904 | 664/1104 |
| Внешний размер створки | [мм] | 456/695 | 456/895 | 456/1095 | 566/895 | 566/1095 | 566/1315 | 656/895 | 656/1095 |
| Внутренний размер створки | [мм] | 382/620 | 382/820 | 382/1020 | 492/820 | 492/1020 | 492/1240 | 582/820 | 582/1020 |
| Внутренний размер откосов | [мм] | 480/720 | 480/920 | 480/1120 | 590/920 | 590/1120 | 590/1340 | 680/920 | 680/1120 |
| Площадь остекления | [м²] | 0,24 | 0,31 | 0,39 | 0,40 | 0,50 | 0,61 | 0,48 | 0,59 |
| Стеклопакет 1 камерный Standard 5 | Ug = 1.00 | ✓ | ✓ | ✓ | — | ✓ | ✓ | ✓ | ✓ |
| 074/140 | 094/098 | 094/118 | 094/140 | 114/098 | 114/118 | 114/140 | 134/098 | ||
|---|---|---|---|---|---|---|---|---|---|
| Внешний размер рамы | [мм] | 740/1400 | 940/980 | 940/1180 | 940/1400 | 1140/980 | 1140/1180 | 1140/1400 | 1340/980 |
| Внешний размер рамы + WD | [мм] | 800/1460 | 1000/1040 | 1000/1240 | 1000/1460 | 1200/1040 | 1200/1240 | 1200/1460 | 1400/1040 |
| Внутренний размер рамы | [мм] | 664/1324 | 864/904 | 864/1104 | 864/1324 | 1064/904 | 1064/1104 | 1064/1324 | 1264/904 |
| Внешний размер створки | [мм] | 656/1315 | 856/895 | 856/1095 | 856/1315 | 1056/895 | 1056/1095 | 1056/1315 | 1256/895 |
| Внутренний размер створки | [мм] | 582/1240 | 782/820 | 782/1020 | 782/1240 | 982/820 | 982/1020 | 982/1240 | 1182/820 |
| Внутренний размер откосов | [мм] | 680/1340 | 880/920 | 880/1120 | 880/1340 | 1080/920 | 1080/1120 | 1080/1340 | 1280/920 |
| Площадь остекления | [м²] | 0,72 | 0,64 | 0,80 | 0,97 | 0,81 | 1,00 | 1,22 | 0,97 |
| Стеклопакет 1 камерный Standard 5 | Ug = 1.00 | ✓ | — | ✓ | ✓ | — | ✓ | ✓ | — |
Руководства и техническая документация
Руководство пользователя Мансардное окно Roto Designo R4 K100L5
Руководство монтажника Мансардное окно Roto Designo R4 K100L5
Техническое описание Мансардное окно Roto Designo R4 K100L5
Схема монтажа в крышу Мансардное окно Roto Designo R4 K100L5
Взрывная схема Мансардное окно Roto Designo R4 K100L5
