Класс Premium
R8 XX XXX/XXX K200

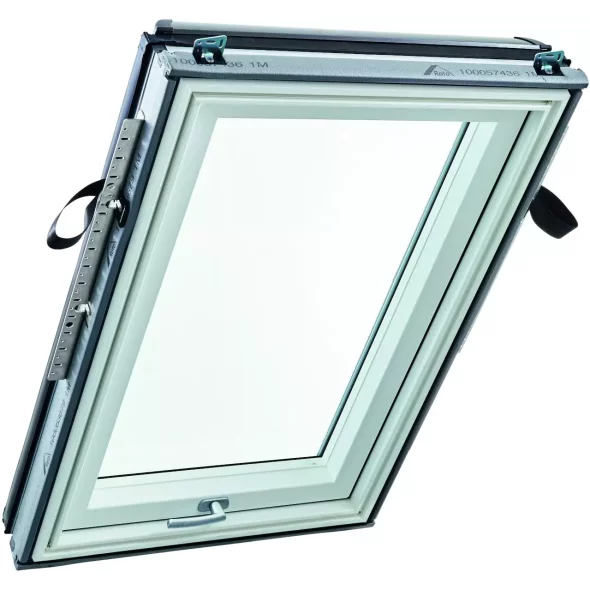

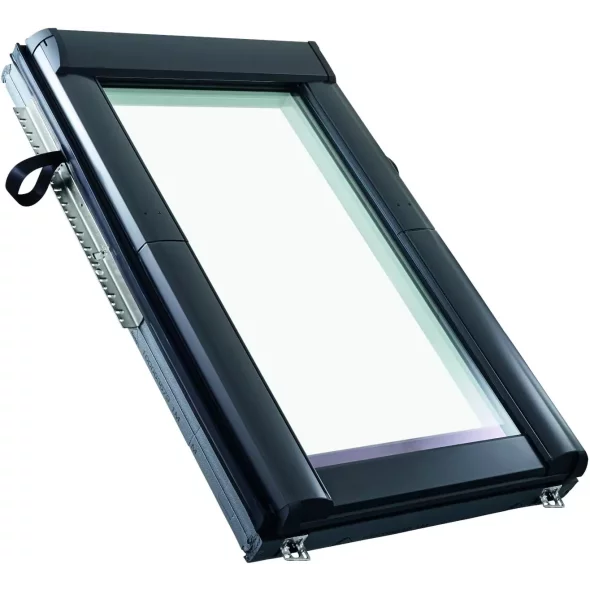

Мансардное окно Roto Designo R8 K200

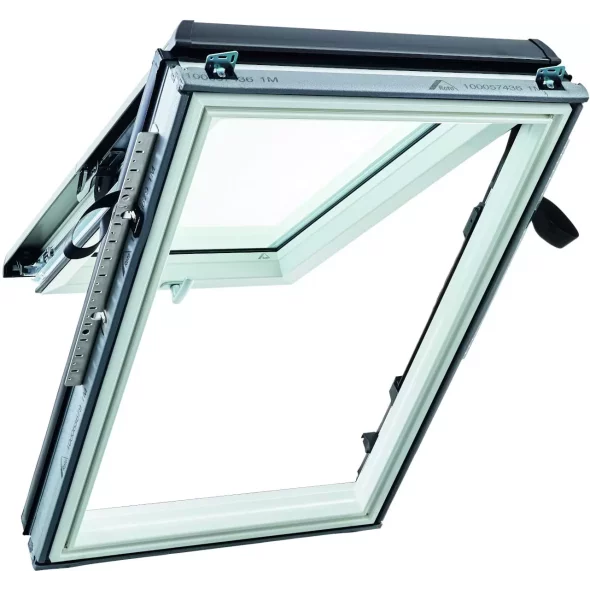

Панорамное верхнеподвесное окно в крышу с двойной осью и нижней ручкой на влагостойкой раме из 100% ПВХ-пластика. Окно предварительно собрано и готово к установке. Рекомендуем для премиальных мансард, где вид из окна, безупречное немецкое качество, много света и свежего воздуха являются приоритетом.

Поставляется в размерах, см:

54x78
54x98
54x118
65x98
65x118
65x140
74x98
74x118
74x140
74x160
94x118
94x140
94x160
114x118
114x140
114x160
134x98
134x140
Наклон крыши:
20-65°
Теплосбережение Uw:
1,10–0,86 Вт/м²・К
Шумозащита Rwp:
34–39 дБ

Цена по запросу

Основные преимущества

  • Комбинированная схема открывания: верхняя + приподнятая ось на высоте 3/4 рамы.

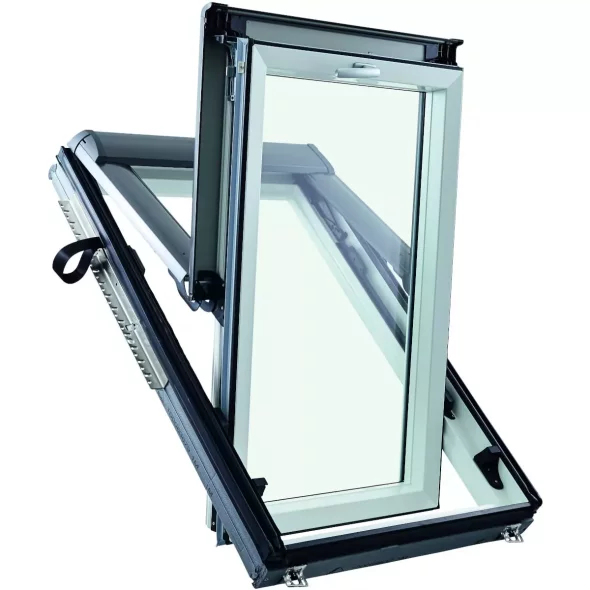

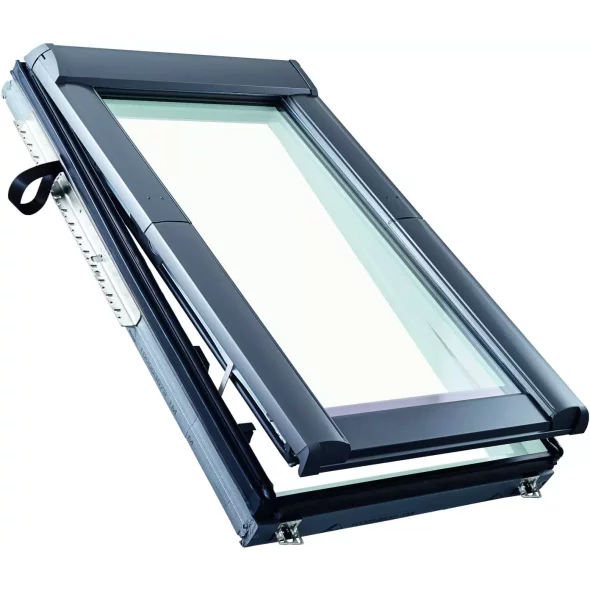

  • Панорамный вид из окна: створка откидывается вверх на 45° и не мешает обзору.
  • Больше пространства над головой у открытого окна: открытая створка сдвигается наружу, «не крадет» внутреннее пространство мансарды и не мешает движению.

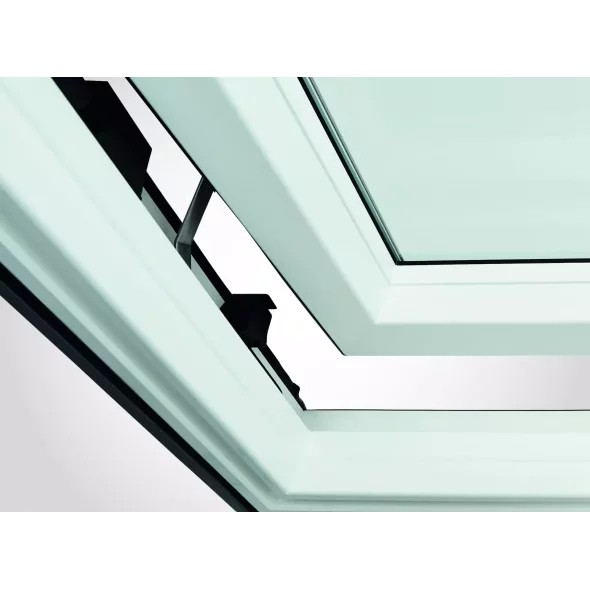

  • Оптимальная вентиляция даже при закрытом окне: 2 режима микропроветривания на ручке.

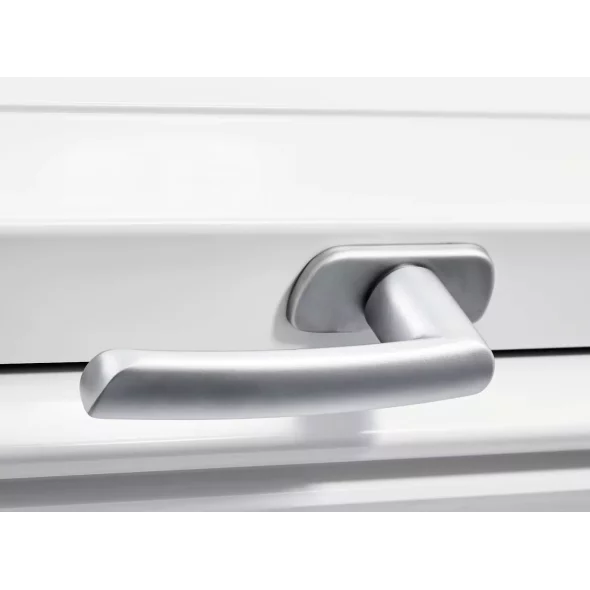

  • Многофункциональная антибактериальная ручка снизу для управления окном одной рукой.
  • Противовзломная конструкция: 4 точки фиксации створки.

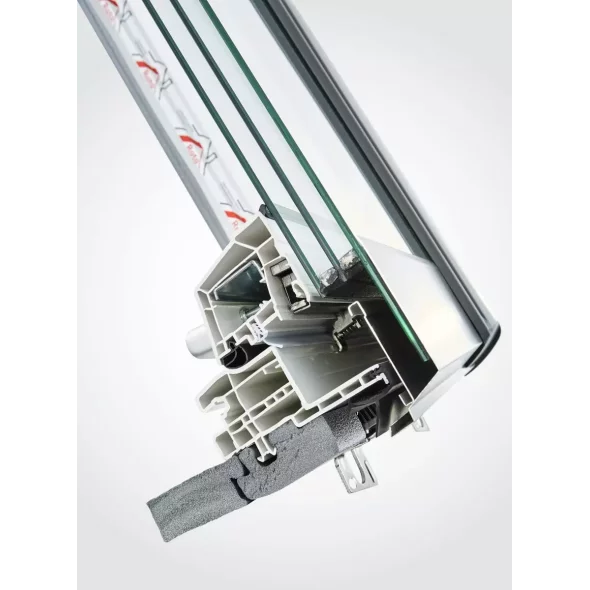

  • Многокамерный ПВХ-профиль усилен стекловолокном и стальной арматурой.
  • Высший 5-й класс безопасности: окно протестировано падением груза массой 50 кг с высоты 1 м.
  • Надежный запирающий механизм: центральный ригельный замок.

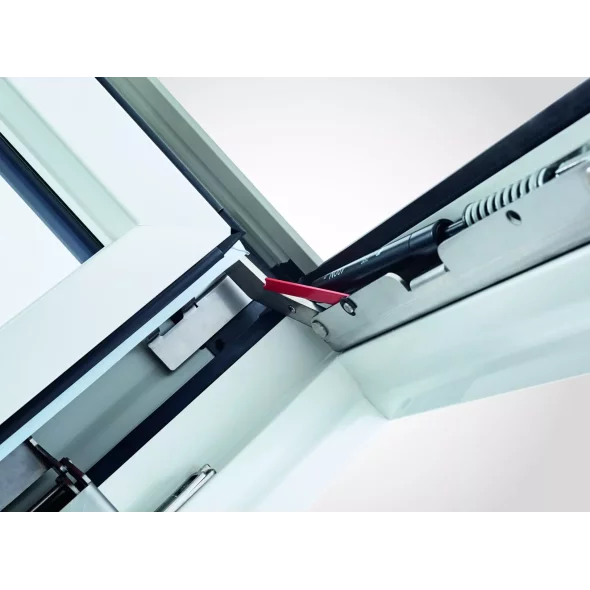

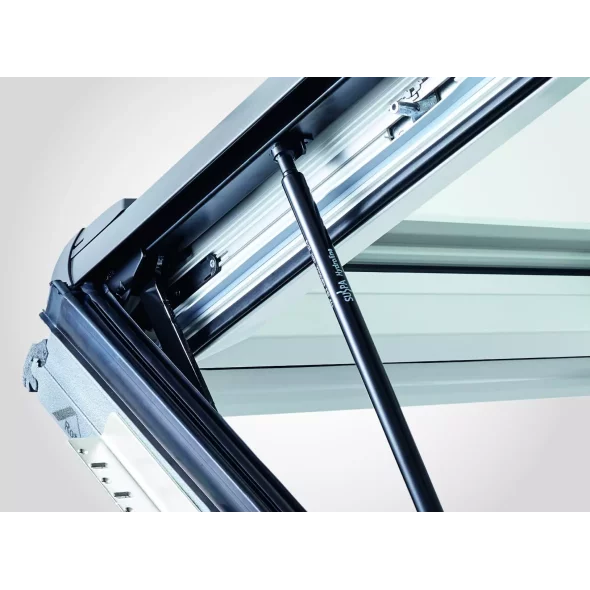

  • Легкое открытие-закрытие: 2 стальные рычага с пружинами.
  • Автоматическая блокировка створки в положении для мытья и обслуживания.
  • Быстрый монтаж: окно предварительно собрано на заводе и готово к установке из коробки.

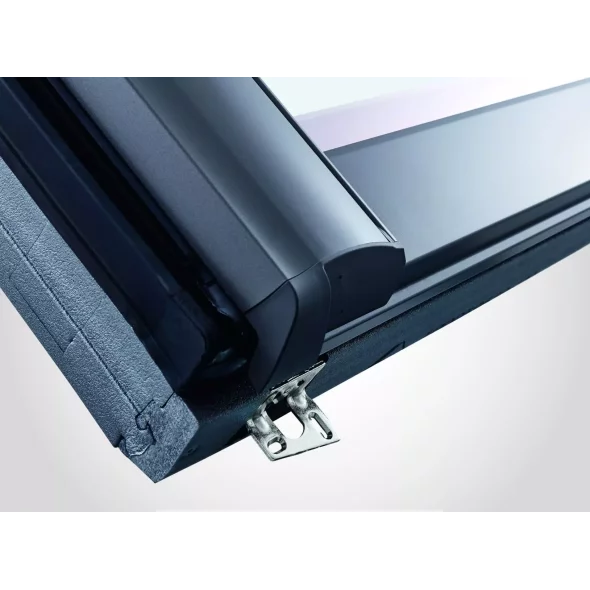

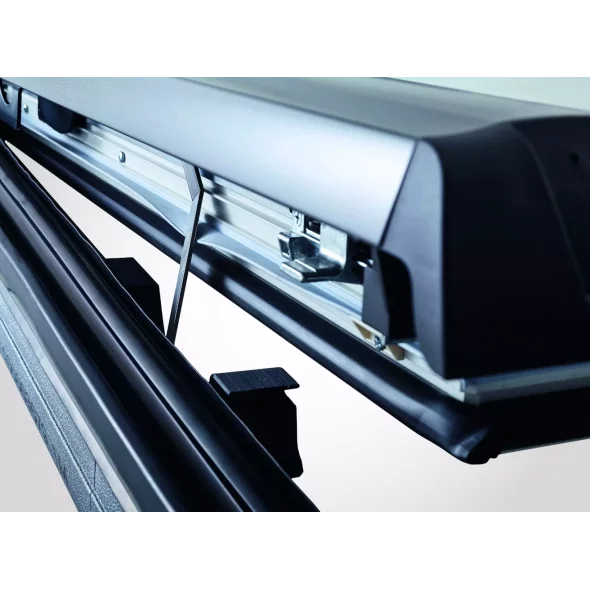

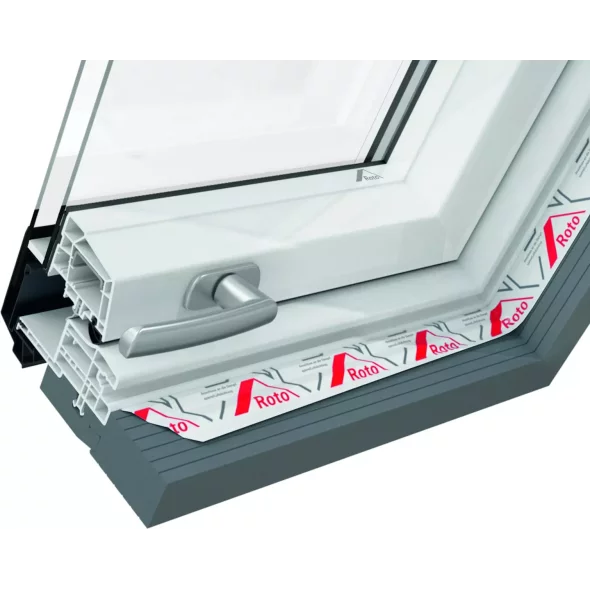

  • Заводской внешний изоляционный контур из вспененного полиэтилена Thermo-Block WD повышает показатель энергоэффективности окна минимум на 15%, по сравнению с неизолированными окнами: мостики холода устраняются, конденсат не образуется.
  • Предустановленная пароизоляция для защиты минерального утеплителя в крыше от влаги изнутри помещения.
  • Гидробарьер WasserStop исключает протечки по линии подключения оклада к окну.

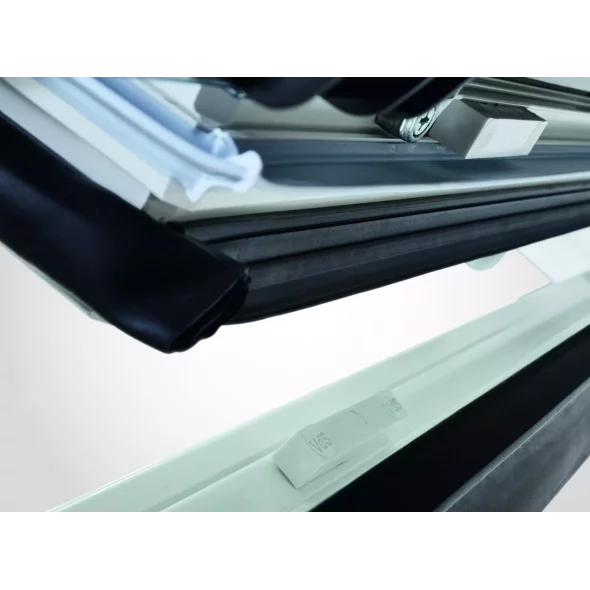

  • Многоконтурное резиновое уплотнение на створке для защиты от сквозняков и шума с улицы.
  • Предустановленные монтажные уголки: меньше затрат времени и сил на установку.

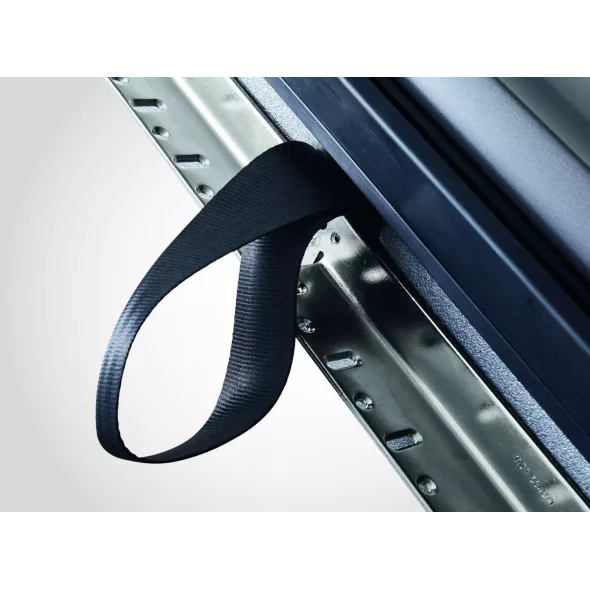

  • Такелажные петли Roto «Kurt» на раме: быстрая и безопасная транспортировки окна на стройплощадке. Разгрузочный ремень для переноски Roto «Karl» доступен как опция.
  • Крепление оклада и облицовки окна без использования шурупов для максимальной герметичности и эстетичного внешнего вида.
  • Внешнее закаленное стекло защищено от града и веток: гарантия от разбития 15 лет.
  • Внутреннее стекло триплекс: защита от травм при разбитии, улучшенная звукоизоляция.
  • Морозостойкие стеклопакеты: окно подходит для эксплуатации в любом регионе.
  • Премиальное двухкамерное остекление: максимальная защита от жары и холода, покрытие против запотевания, звукоизоляция до уровня 4 класса.
  • Элегантный дизайн рамы: больше света и свежего воздуха, по сравнению с конкурентами.
  • Регулировка усилия торможения и промежуточного положения створки изнутри мансарды.
  • Послемонтажная регулировка: устранить зазоры между рамой и створкой, возникшие из-за усадки стропильной системы крыши, можно изнутри мансарды без демонтажа окна.
  • Привлекательный цвет накладок «антрацитовый металлик» идеально сочетается с кровельным покрытием любого цвета и типа.
  • Ламинация рамы под дерево, облицовка и оклад в цвет кровли доступны по запросу.
  • Дополнительная безопасность с опциями «Quadro Safe»: ручка с замком, сигнальное стекло, датчик открытия — по запросу.
  • Широкий ассортимент аксессуаров для внутреннего и наружного использования.

Технические характеристики

Designo R8 K200
Угол установки20–65° рекомендуемый
Рекомендуемая высота установки90–120 см от уровня пола
Тип установкина стропила, на обрешетку
Материал рамы и створкимногокамерный профиль из 100 % ПВХ пластика, усиленный стекловолокном и стальной арматурой
Область примененияпомещения с нормальной и избыточной влажностью: 40–75%
Применение по назначениюпанорамный вид из окна,
освещение и вентиляция мансарды
Ось поворота створкицентральная: на 1/2 высоты рамы,
приподнятая: на 3/4 высоты рамы
Угол поворота створки0–45° рабочее положение
Способ открываниямногофункциональная ручка снизу
Материал и цвет ручкиалюминиевая, лак под нержавеющую сталь
Модернизацияустановка электромотора требует консультации специалиста
Электрическая модель-аналог —
Термопояс Thermo-Block WDустановлен (вспененный полиэтилен)
Пароизоляционный фартукустановлен (мембрана шириной 60 мм)
Защита от воды WasserStopустановлена (EPDM резина)
Контуры уплотнения на створкеEPDM резина: 1 (лепестковый) + 1 (трубчатый)
Монтажные уголкиустановлены (перфорированные, оцинкованная сталь)
Такелажные петли Roto «Kurt» установлены
Приточный клапанне устанавливается
Стандартный цветбелый глянцевый (RAL 9016)
Вентиляциящелевая
Микровентиляция2 режима
Класс безопасности5 (950 мм)
Статическая нагрузка на створку350 Н
Реакция на огоньB—s3,d0
ПожаростойкостьBroof(t1)
ВодонепроницаемостьE 1200
Класс сопротивления ветровой нагрузкеB3
Запирающая фурнитура4 точки фиксации: 2 сверху + 2 снизу рамы
Механизм запиранияцентральный ригельный замок
Положение для мытьяручная блокировка, поворот створки 137°
Материал внешней облицовкиалюминий
Цвет внешней облицовки«антрацитовый металлик» (DB R703)
Комбинация по вертикалисверху R6 / снизу R8
Страна производстваГермания

Качество продуктов Roto подтверждено независимыми экспертами в области безопасного строительства.

Логотип Santinel Haus Institute
Логотип DGNB

Функции и возможности

Комфортная эксплуатация

Больше пространства над головой у открытого окна. При открывании створка окна Designo R8 K200 откидывается вверх на 45° по верхней оси, «не крадет» внутреннее пространство мансарды, не мешает движению и не загораживает обзор.

Энергоэффективная вентиляция

Створку окна Designo R8 K200 можно наклонить на любой угол или установить в одно из 2-х положений микровентиляции. Приточный клапан в данной модели не устанавливается. Более подробно о концепции вентиляции Roto можно узнать здесь.

Блокировка створки в позиции для мытья

Окно Designo R8 K200 удобно и безопасно мыть изнутри. Поверните створку примерно на 137°, створка автоматически зафиксируется под собственным весом. В недорогих моделях конкурентов такая утилитарная опция отсутствует.

Материалы

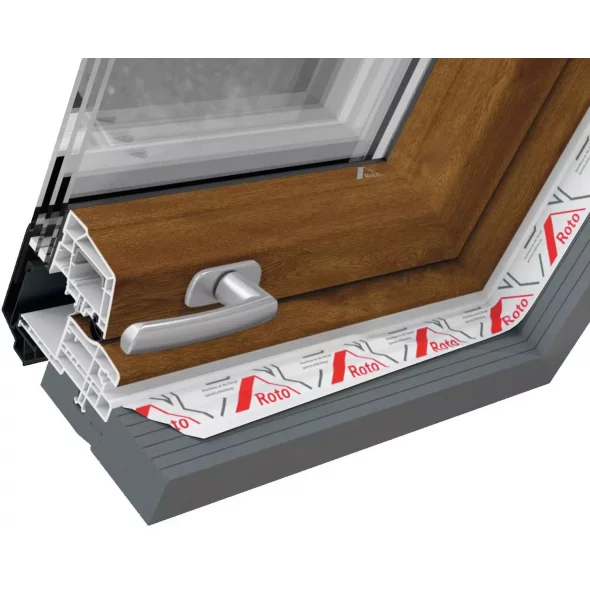

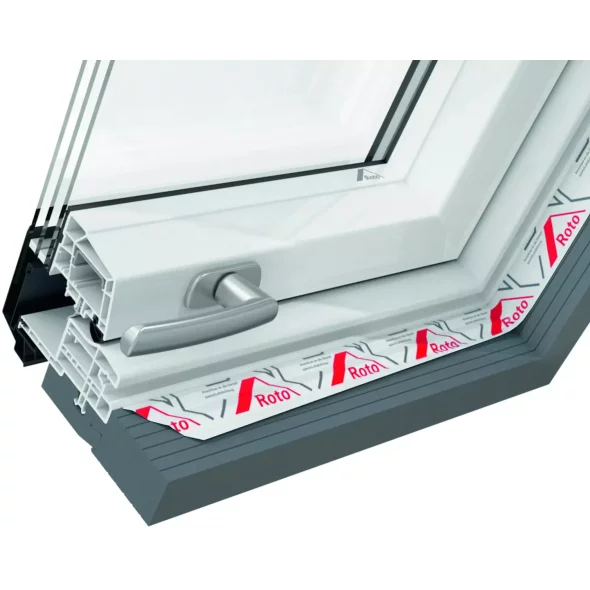

Рама из 100% ПВХ-пластика

Влагостойкие мансардные окна Designo R8 K200 очень прочные, долговечные и не требует специального ухода. Многокамерный ПВХ-профиль позволяет создать комфортный микроклимат в помещении без лишней потери внутреннего тепла. Окна из пластика можно установить в помещении с избыточной влажностью, например, кухне, ванной комнате, бассейне, зимнем саду. По запросу стандартное белое окно можно заламинировать под ценные породы дерева.

Стандартный белый пластик RAL 9016.

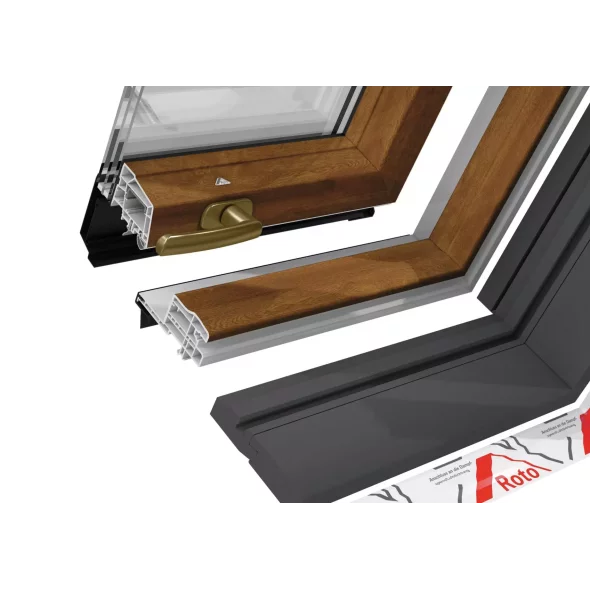

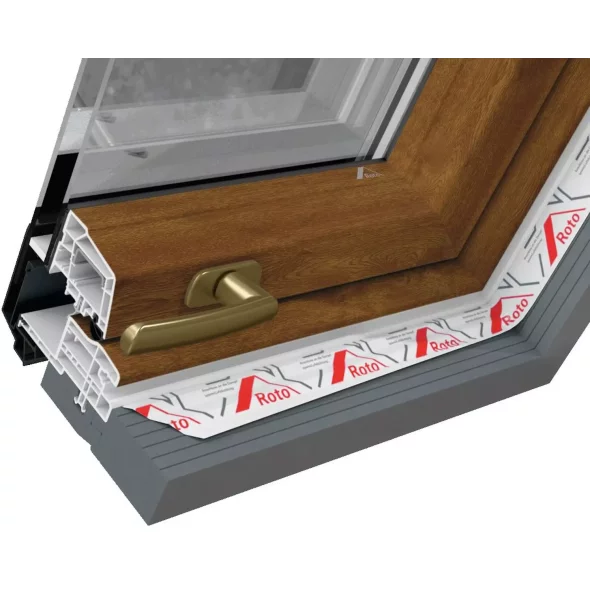

Ламинация «Сосна», как опция за доплату.
Ламинация «Золотой дуб», как опция за доплату.

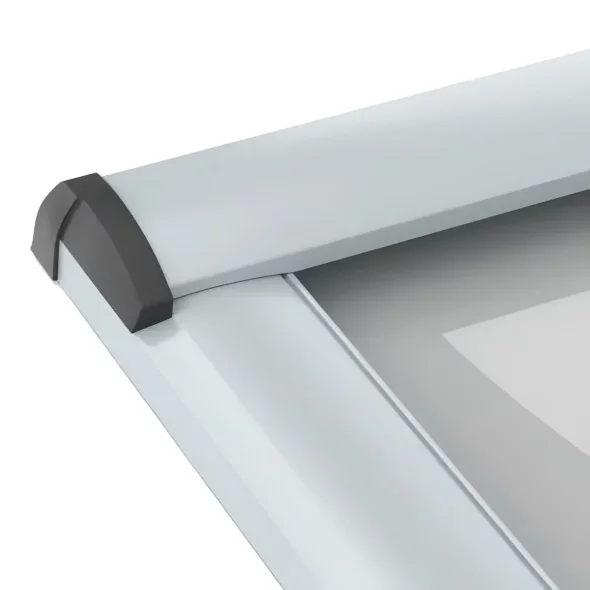

Оклад и облицовка под цвет кровли

В стандартной комплектации мансардное окно Roto Designo R8 K200 поставляется с алюминиевой облицовкой (капотом) в цвете «антрацитовый металлик». Окно Roto идеально сочетается с кровельным покрытием любого цвета и профиля. За дополнительную плату декоративные накладки на раму можно изготовить под цвет кровли. Оклад также доступен в соответствующих цветах.

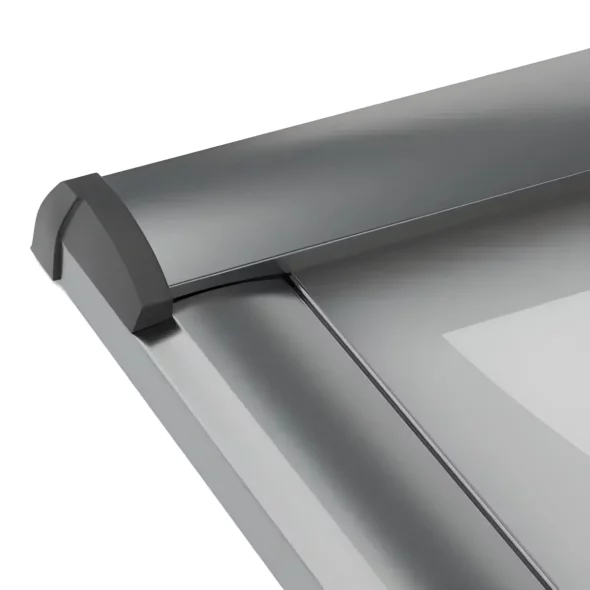

«Антрацитовый металлик».

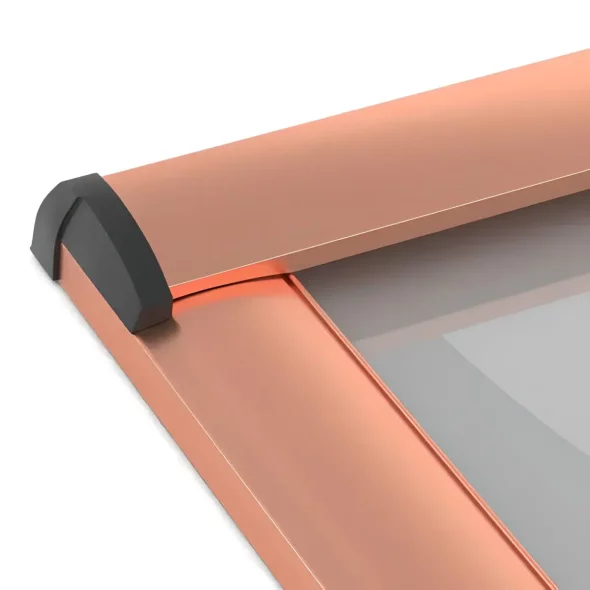

«Медный».
Патинированный «Титан-цинк».

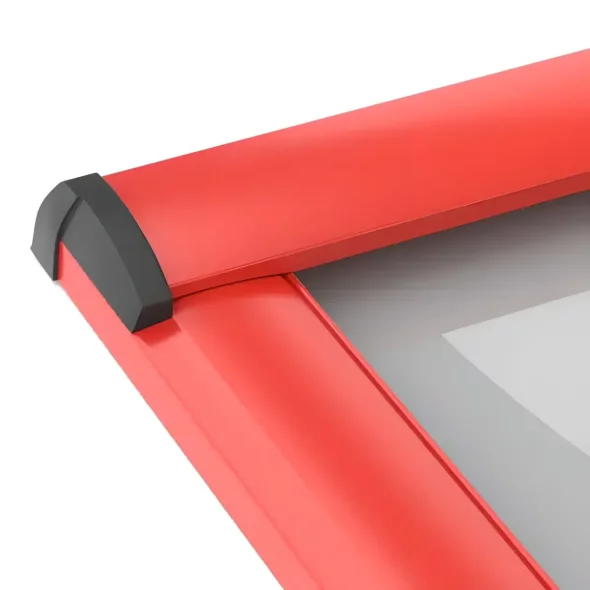

Цвет RAL на ваш выбор.

Решения для любой строительной ситуации

3 морозостойких стеклопакета с защитой от града и безопасным стеклом триплекс внутри — гарантия от разбития 15 лет.

Однокаменрный Comfort 8C

Designo R88С K200
Рекомендуемнизкая цена и высокая безопасность
Защита от града
Защита от холода
Защита от жары
Защита от шума
Формула стеклопакетаESG4/15/VSG4
Стекло снаружизакаленное ESG 4 мм
Стекло в центре
Стекло внутритриплекс VSG 4 мм
Заполняющий газаргон
Покрытиенизкоэмиссионное
Коэффициент Uw1,10 Вт/м²・К
Коэффициент Ug1,00 Вт/м²・К
Солнечный факторg52,00%
Пропускание света Tv71,00%
Пропускание УФ Tuv1,00%
Воздухопроницаемость4 кл.
Защита от шума Rw2 кл. / 34 (-2;-5) дБ
EnEV стандарт
«PassiveHouse» стандарт
Условия поставкистандартный ассортимент
Декларация эксплуатационных свойствсмотреть

Двухкамерный Comfort 9G

Designo R89G K200
Рекомендуемзащита от запотевания, защита от перегрева
Защита от града
Защита от холода
Защита от жары
Защита от шума
Формула стеклопакетаESG4/10/TVG3/10/VSG6
Стекло снаружизакаленное ESG 4 мм
Стекло в центретермозакаленное TVG 3 мм
Стекло внутритриплекс VSG 4 мм
Заполняющий газаргон
Покрытиенизкоэмиссионное + против росы
Коэффициент Uw0,99 Вт/м²・К
Коэффициент Ug0,80 Вт/м²・К
Солнечный факторg38,00%
Пропускание света Tv55,00%
Пропускание УФ Tuv1,00%
Воздухопроницаемость4 кл.
Защита от шума Rw3 кл. / 39 (-2;-5) дБ
EnEV стандарт
«PassiveHouse» стандарт
Условия поставкистандартный ассортимент
Декларация эксплуатационных свойствсмотреть

Двухкамерный Premium 9P

Designo R89P K200
Рекомендуеммаксимальная экономия энергии в жару и холод
Защита от града
Защита от холода
Защита от жары
Защита от шума
Формула стеклопакетаESG4/11/TVG3/11/VSG4
Стекло снаружизакаленное ESG 4 мм
Стекло в центретермозакаленное TVG 3 мм
Стекло внутритриплекс VSG 4 мм
Заполняющий газаргон
Покрытиенизкоэмиссионное + против росы
Коэффициент Uw0,86 Вт/м²・К
Коэффициент Ug0,60 Вт/м²・К
Солнечный факторg38,00%
Пропускание света Tv55,00%
Пропускание УФ Tuv1,00%
Воздухопроницаемость4 кл.
Защита от шума Rw3 кл. / 37 (-1;-5) дБ
EnEV стандарт
«PassiveHouse» стандарт
Условия поставкипоставляется под заказ
Декларация эксплуатационных свойствсмотреть

Функциональная защита от солнца, жары и холода.

Внешние аксессуары. Защиту от жары и холода лучше установить уже на внешней стороне мансардного окна. С Roto у вас есть выбор между тремя функциональными системами. Вам нужен приятный микроклимат в помещении плюс возможность затемнения комнаты? Тогда наружные рольставни Roto ZRO F с дистанционным управлением — это ваш выбор. Если вы предпочитаете не допускать перегрева в мансарде, но использовать мягкий дневной свет без бликов, вы можете выбрать между нашей базовой версией, внешним солнцезащитным экраном на крючках Roto ZAR или нашей автоматической внешней маркизой Roto ZMA F, которой вы сможете управлять пультом ДУ из любой точки дома или даже дистанционно через wi-fi или по интернету.

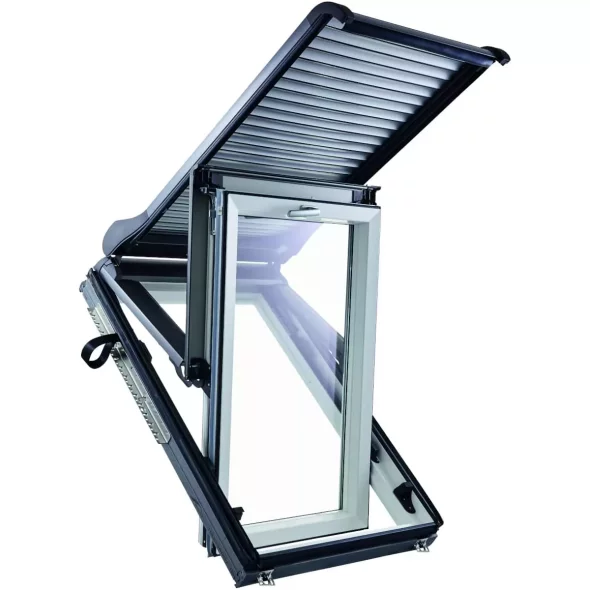

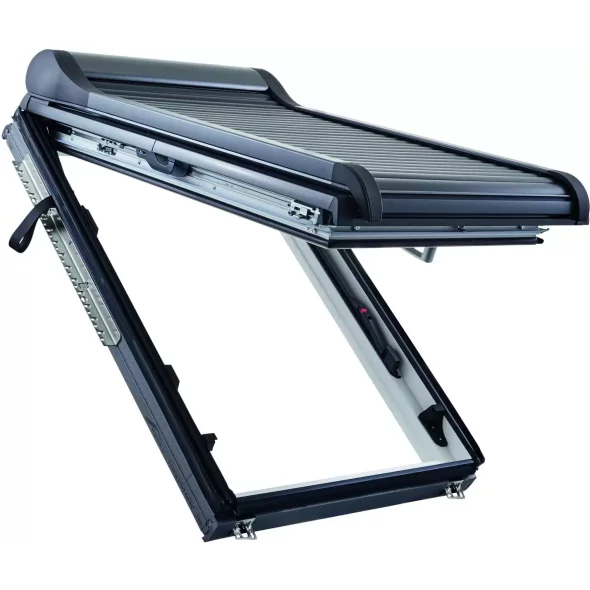

Рольставни электрические Roto Designo ZRO F
Иконка дистанционное управлениеИконка умный дом

Рольставни алюминиевые электрические
Roto Designo ZRO F

Затемнение
Дневной свет
Жара
Холод

Всесезонная защита от жары и холода с возможностью полного затемнения мансарды, плюс дополнительная защита от взлома, взглядов и шума с улицы. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с полупрозрачными шторами и жалюзи Roto.

Маркизета электрическая Roto Designo ZMA F
Иконка дистанционное управлениеИконка умный дом

Маркизета электрическая
Roto Designo ZMA F

Затемнение
Дневной свет
Жара
Холод

Эффективная защита от летнего зноя. Маркизета блокирует до 95% теплового излучения и при этом пропускает достаточно солнечного света — 5%. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с затемняющими шторами и жалюзи Roto.

Солнцезащитный экран Roto Designo ZAR M
Иконка ручное управление

Солнцезащитный экран на крючках
Roto Designo ZAR

Затемнение
Дневной свет
Жара
Холод

Базовая защита от солнца. Солнцезащитный экран блокирует до 70% теплового излучения, не препятствует обзору и пропускает много света без бликов — 28%. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с затемняющими шторами и жалюзи Roto.

Внутренние аксессуары. Различные шторы и жалюзи можно использовать для оформления интерьера, гибкой регулировки освещения, защиты конфиденциальности и теплоизоляции в любом месте мансарды — будь то гостиная, спальня, кухня, ванная или детская комната. Вся продукция Roto для интерьера была специально разработана для мансардных окон Roto. Таким образом, вы можете быть уверены, что ваши внутренние аксессуары будут изготовлены в точном соответствии с вашим мансардным окном и разумеется, со стандартами премиум-качества Roto!

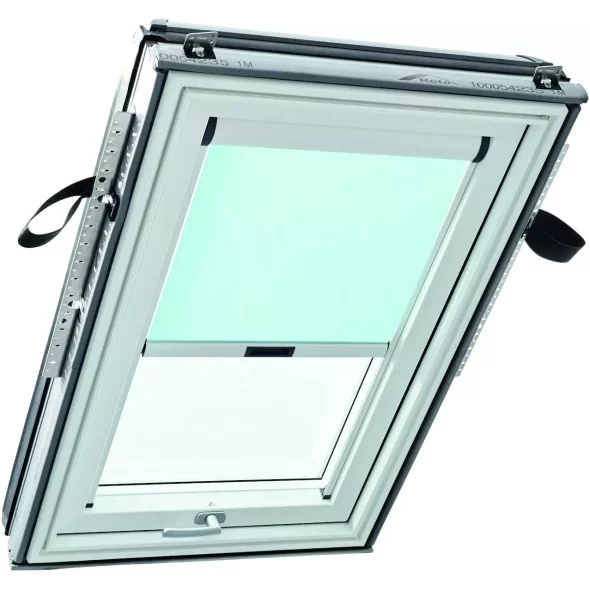

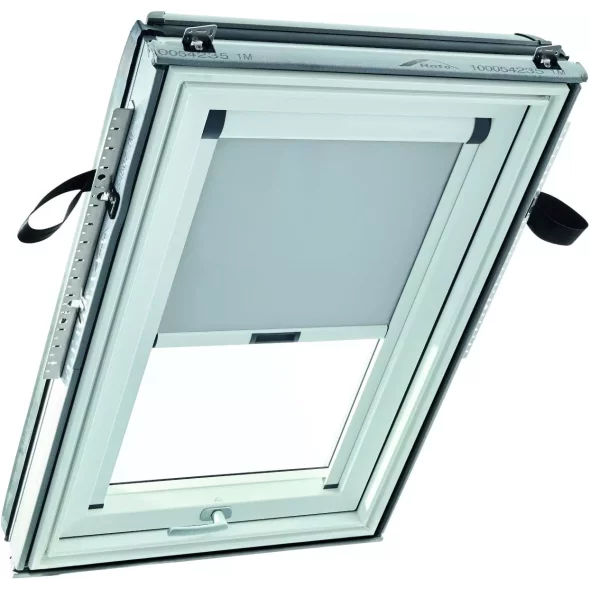

Штора затемняющая в кассете Roto Designo ZRV
Иконка дистанционное управлениеИконка умный домИконка ручное управление

Штора затемняющая на направляющих
Roto Designo ZRV

Затемнение
Мягкий свет
Приватность
Теплозащита

Штора блэкаут — это идеальное решение для помещений, где требуется полное затемнение, конфиденциальность и дополнительная теплозащита: спальни, гостиной, офиса, домашнего кинотеатра. 17 светонепроницаемых тканей. Возможность фиксировать штору в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с маркизетой ZMA или солнцезащитным экраном ZAR.

Штора полупрозрачная в кассете Roto Designo ZRE
Иконка дистанционное управлениеИконка умный домИконка ручное управление

Штора полупрозрачная на направляющих
Roto Designo ZRE

Затемнение
Мягкий свет
Приватность
Теплозащита

Полупрозрачная штора дневного света позволяет контролировать освещение мансарды в широком диапазоне значений и скрывает помещение от посторонних глаз. 16 тканей разной светопроницаемости от 0 до 38%. Возможность фиксировать штору в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO.

Штора полупрозрачная на крючках Roto Designo ZRS
Иконка ручное управление

Штора полупрозрачная на крючках
Roto Designo ZRS

Затемнение
Мягкий свет
Приватность
Теплозащита

Базовое решение для защиты мансарды от солнца и посторонних взглядов с улицы. 16 тканей разной светопроницаемости от 0 до 38%. Возможность фиксировать штору в 3-х положениях на крючках. Штора не имеет направляющих, поэтому по ее периметру есть небольшие засветы шириной около 1 см. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO.

Штора плиссированная в кассете Roto Designo ZFA
Иконка ручное управление

Штора плиссированная на правляющих
Roto Designo ZFA

Затемнение
Мягкий свет
Приватность
Теплозащита

Штора плиссе — это очень популярное и высокодекоративное решение для гибкого контроля над освещением в мансарде. 14 гофрированных тканей разной светопроницаемости от 0 до 51%. Возможность фиксировать штору в двух направлениях (снизу вверх и сверху вниз) в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO (полупрозрачные ткани) или с маркизетой ZMA и солнцезащитным экраном ZAR (светонепроницаемые ткани).

Жалюзи алюминиевые в кассете Roto Designo ZJA
Иконка ручное управление

Жалюзи алюминиевые в кассете
Roto Designo ZJA

Затемнение
Мягкий свет
Приватность
Теплозащита

Классические жалюзи имеют влагостойкую поверхность, что делает их идеальными для контроля над светом в помещениях с повышенной влажностью: ванной комнате, кухне, бассейне. Полное или частичное затемнение достигается изменением угла наклона перьев простым поворотом контроллера на раме. Возможность фиксировать жалюзи в любом положении благодаря боковым направляющим. 8 цветов ламелей, которые прекрасно впишутся в любой дом и любое пространство.

Сетка москитная Roto Designo ZRI
Иконка ручное управление

Сетка москитная
Roto Designo ZRI

Затемнение
Дневной свет
Приватность
Теплозащита

Хотите защитить свой дом от незваных гостей? Наслаждайтесь свежим воздухом без насекомых с москитными сетками Roto. Москитные сетки Roto работают как в качестве индивидуального решения, так и в сочетании со всеми другими аксессуарами для интерьера Roto. Когда экран не используются, его можно аккуратно убирать в тонкий алюминиевый верхний кожух. Простой монтаж на раму, откосы или стену.

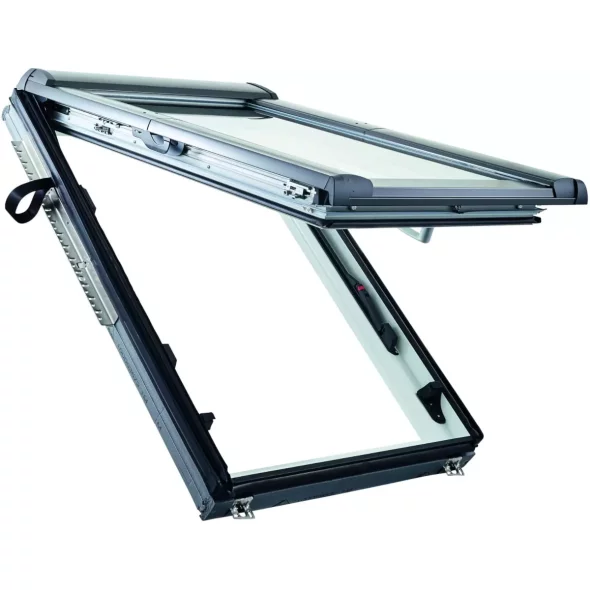

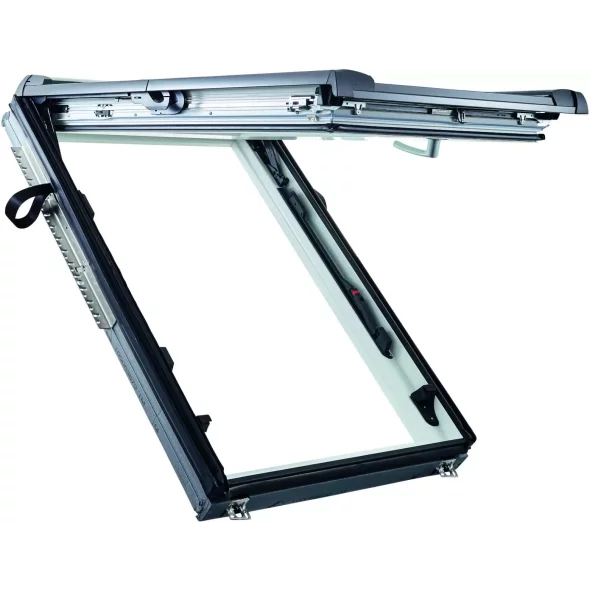

Окно Roto Designo R8K поворот створки возможен в пределах 137 градусов
1
2
3
4
5
6
7
8
9
10
Универсальный телескопический стержень для управления окном Roto Designo R8K в труднодоступных местах
Универсальный телескопический стержень для управления окном Roto Designo R8K в труднодоступных местах

Окно готово к установке из коробки

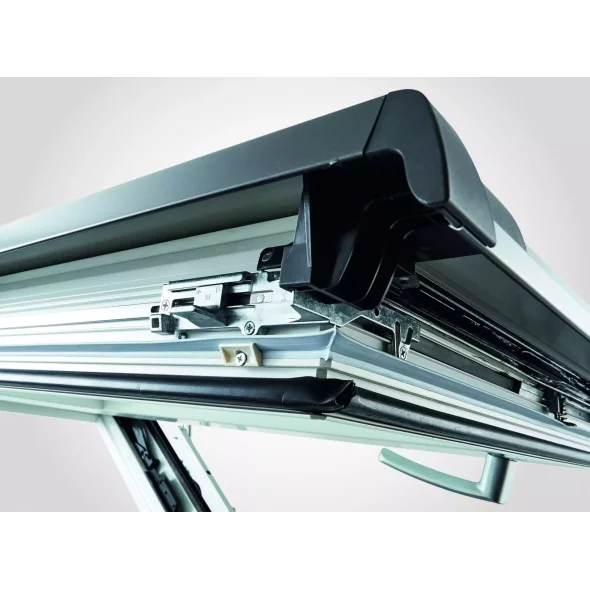

1 Центральный ригельный замок с опоясывающей стальной фурнитурой обеспечивает защиту от взлома.
2 Регулируемая фурнитура позволяет настроить ключом изнутри мансарды усилие торможения и промежуточное положение створки, а также отрегулировать зазоры между створкой и рамой, например, при усадке стропильной системы крыши.
3 Створка окна фиксируется в 4-х точках: две сверху и две снизу рамы — это дополнительная защита от несанкционированного доступа.
4 Мультифункциональная нижняя ручка: открыть-закрыть окно, установить створку в положение для мытья или открыть для микровентиляции можно одной рукой.
5 Для управления окнами установленными высоко в крыше или в труднодоступном месте можно использовать универсальный телескопический стержень ZUB TFB длинной 1170-1900 мм или 1700-2940 мм.
6 Ручка с замком, в качестве защиты от детей и взлома, доступна как опция за доплату.
7 Еще больше безопасности с дополнительными опциями Roto «Quadro»: сигнальное стекло и/или датчик открытия могут быть установлены по запросу.
8 Монтажные уголки предварительно собраны на заводе — вам не нужно сверлить раму и устанавливать их самостоятельно — просто дастаньте окно из коробки, перенесите или поднимите краном к месту монтажа и вставьте в крышу.
9 Внешний бордюр из вспененного полипропилена Thermo-Block WD и гидробарьер из EPDM резины WasserStop уже установлены — никаких дополнительных покупок, чтобы сделать ваше окно сухим, тихим и супертеплым.
10 Декоративная облицовка установлена и не имеет видимых шурупов.

С опциями Roto «Quadro Safe» установка окна стала еще проще и безопаснее

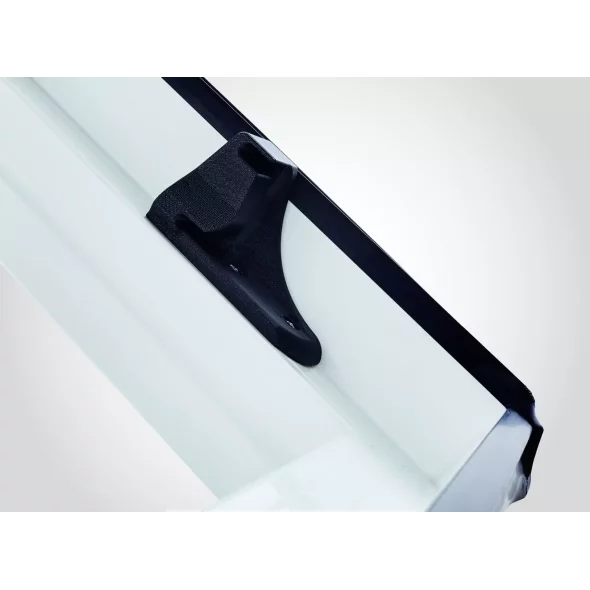

Монтажные уголки и такелажные петли Roto «Kurt» смонтированы на раме

Монтажные уголки и такелажные петли предустановлены

Все окна Roto Designo R8 K200 в стандартной комплектации для облегчения монтажа и транспортировки оснащены предварительно собранными на заводе инновационными такелажными петлями Roto «Kurt» и стальными монтажными уголками с перфорацией, все это делает установку более удобной и безопасной.

Окно переносят на стройплощадке с помощью разгрузочного ремня Roto «Karl»

Большие и тяжелые окна можно безопасно переносить

Компания Roto заботится о здоровье монтажников. Отныне у вас есть два новых «помощника»: «Kurt» — такелажные петли (предварительно установленные на заводе) и «Karl» — разгрузочный ремень для переноски (приобретается отдельно). Вы можете переносить окна длиной до 180 см и весом до 120 кг быстро, безопасно и не напрягая спину.

Окно поднимают к месту монтажа краном прикрепив стропы к предустановленным такелажным петлям Roto «Kurt»

Еще проще поднять окно к месту монтажа краном

Большие мансардные окна трудно переносить руками, поэтому наши клиенты и партнеры мечтают доставить мансардные окна на крышу быстро, безопасно и не напрягая спину. Такелажные петли Roto «Kurt» облегчают транспортировку и ускоряют работу — просто закрепите стропы на петлях и скомандуйте «Вира!» крановщику.

Каким будет ваш дом с окнами Roto?

Здоровый микроклимат имеет решающее значение для качества жизни под крышей. С теплыми и сухими окнами Roto можно создать комфортные условия и платить меньше за отопление и кондиционирование мансарды. Зимой тепло - летом прохладно звучит как хорошая сделка?

Вода всегда снаружи

Удлиненное внешнее стекло

Внешнее стекло с длинным краем:

исключает инфильтрацию уличной влаги в стеклопакет, что особенно важно для регионов с большим количеством осадков и талых весенних вод.

1
Внешний изоляционный контур

Внешний изоляционный контур:

бордюр из вспененного полиэтилена и резиновая манжета, установленные по периметру рамы, защищают оконный блок от протечек с улицы.

2

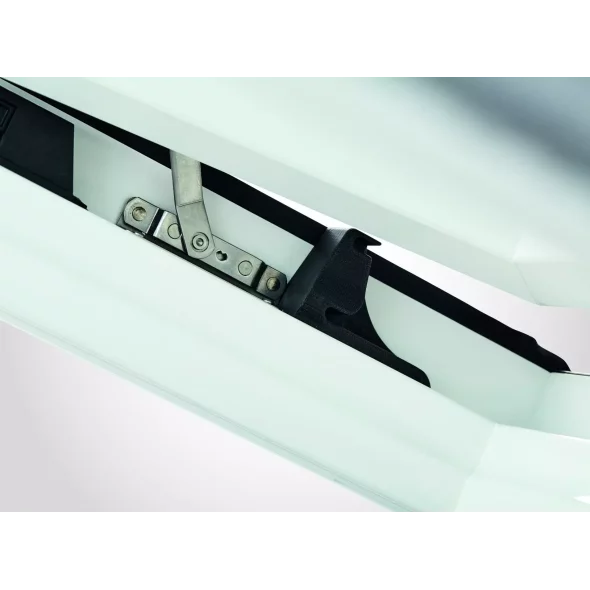

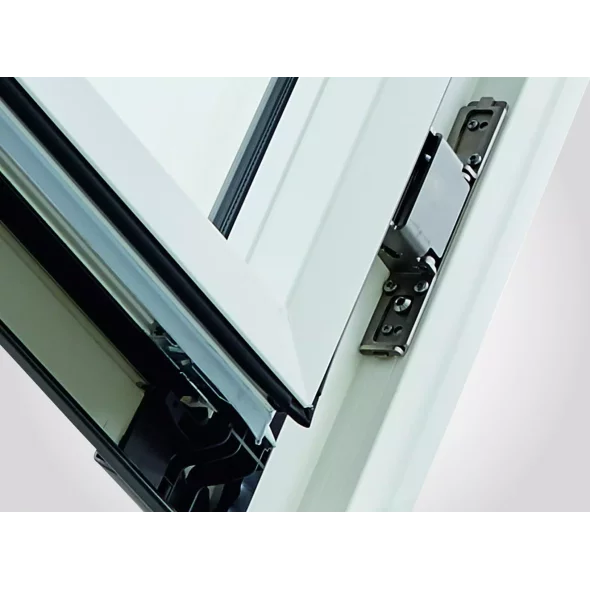

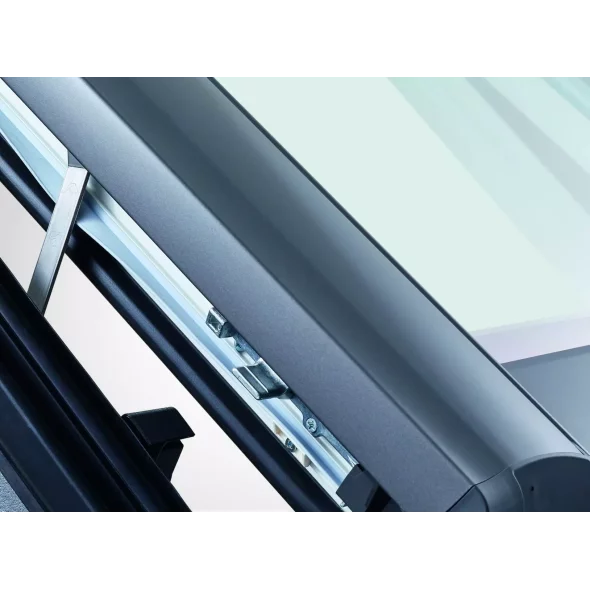

Регулируемая фурнитура

Регулируемая фурнитура:

створка окна плотно прижимается к раме центральным ригельным замком, фиксируется в 4 точках, зазоры между рамой и створкой можно прецизионно отрегулировать ключом изнутри мансарды.

3

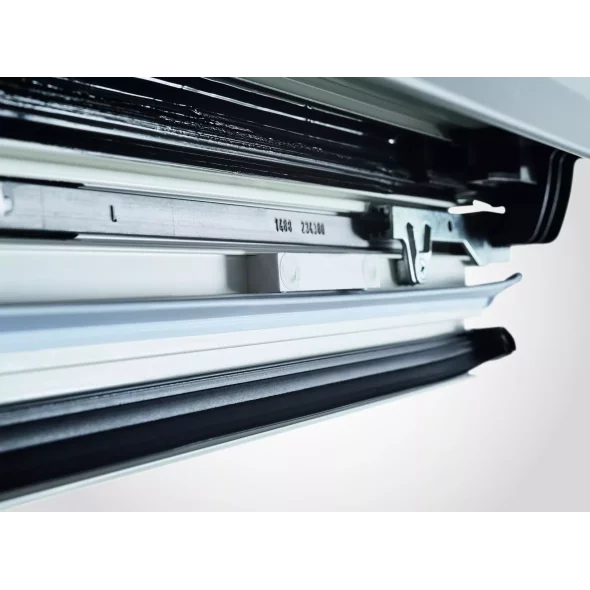

Многоконтурное уплотнение на створке

Многоконтурное уплотнение на створке:

уплотнительные резинки сложного трубчатого и лепесткового профиля защищают окно от сквозняков и уличной влаги, избыточная влага и конденсат отводятся от рамы по дренажным каналам.

4

Тепло всегда внутри

Окно Roto в разрезе с внешним уплотнительным контуром Thermo-Block WD и пароизоляционным фартуком

Теплый дом

Внешний изоляционный контур Thermo-Block WD защищает мансардное окно, в месте подключения к кровле, по всему периметру оконного блока. Теплотехнические параметры окна улучшаются минимум на 15% по сравнению с неизолированным окном. Заводской пароизоляционный фартук обеспечивает герметичность окна изнутри мансарды. Насыщенный водяными парами теплый комнатный воздух отсекается от кровельного пирога — утеплитель не намокает, следовательно, сохраняет свои теплозащитные характеристики. В вашем доме будет тепло даже в самую холодную зиму.

Сухой дом

Сухие окна, отсутствие плесени и влаги – это безопасность и радость жизни для вашей семьи. Технологии Roto делают окна в крыше на 100% герметичными. Вода всегда остается снаружи и отводится от окна по дренажным желобам на гидроизоляционном окладе. Дополнительной защитой от влаги служат: внешний гидробарьер WasserStop, декоративная облицовка без видимых шурупов, надежный прижимной механизм замка, регулируемая изнутри мансарды фурнитура и многоконтурная система резиновых уплотнителей, которые совместно исключают протечки между створкой и рамой.

Тихий дом

Тихие газонаполненные стеклопакеты Roto с двумя или тремя стеклами, плотное примыкание створки к оконной раме и внешний изоляционный бордюр из вспененного звукопоглощающего материала обеспечивают мансардному окну эффективное шумоподавление на уровне 2-3 класса. В комплектации со специальным акустическим остеклением, которое обеспечивает защиту от шума 4 класса, вы сможете насладиться тишиной в доме даже вблизи от оживленной автострады, вокзала, аэропорта – шумоподавление стеклопакета Acoustic 6E (поставляется под заказ для окон R6/R8) составляет 43 дБ.

Антимикробная ручка в стандартной комплектации

Инновационная технология «Just Clean» на основе свободных ионов серебра уменьшает количество микробов в течение 24 часов на 99,9%. Чистящие и даже дезинфицирующие средства действуют лишь на короткое время в то время, как антибактериальная ручка Roto предлагает эффективную, полную и долговременну защиту, которая незамедлительно начинает работать при первом прикасновении к ручке.

  • Визуально и технически не отличается от стандартной ручки.
  • Стойкий антибактериальный эффект покрытия.
  • Нечувствительна к внешним воздействиям, таким как УФ-излучение.
  • Полностью безвредна для человеческого организма и домашних животных.
  • Моется как обычная ручка.
Большое количество вредоносных микроорганизмов на обычной ручке
Антибактериальная ручка уничтожает 99,9% вредоносных микроорганизмов

Руководства и техническая документация


Руководство пользователя

Руководство монтажника

Техническое описание

Схема монтажа в крышу

Взрывная схема

Коммерческое предложение R88C K

Коммерческое предложение R89G K

Видео инструкции
