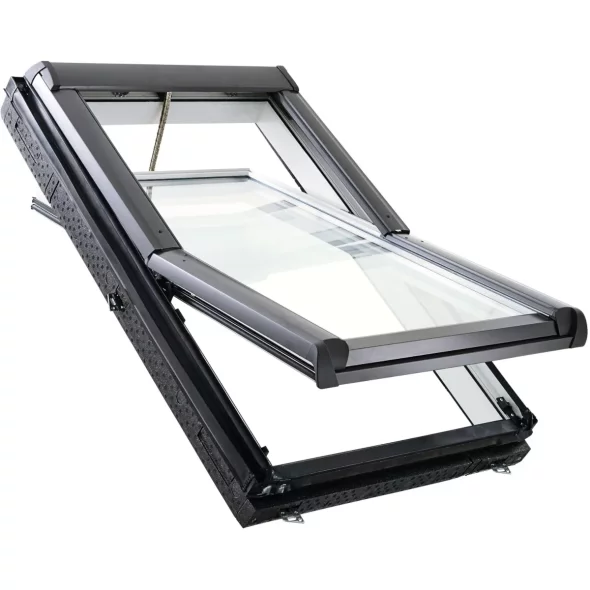

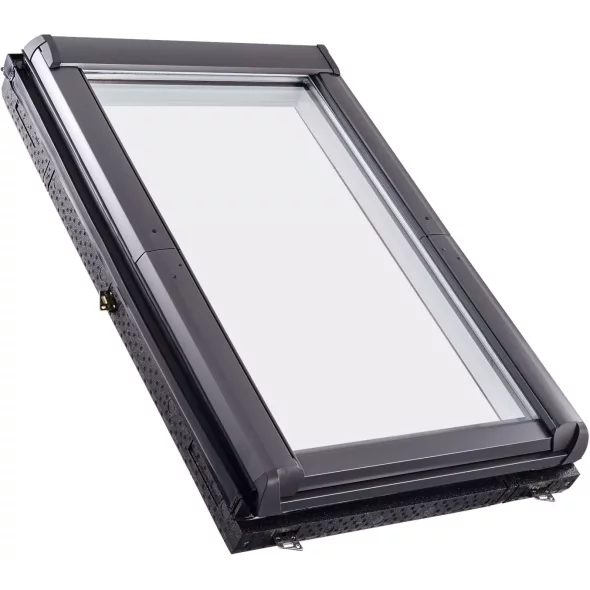

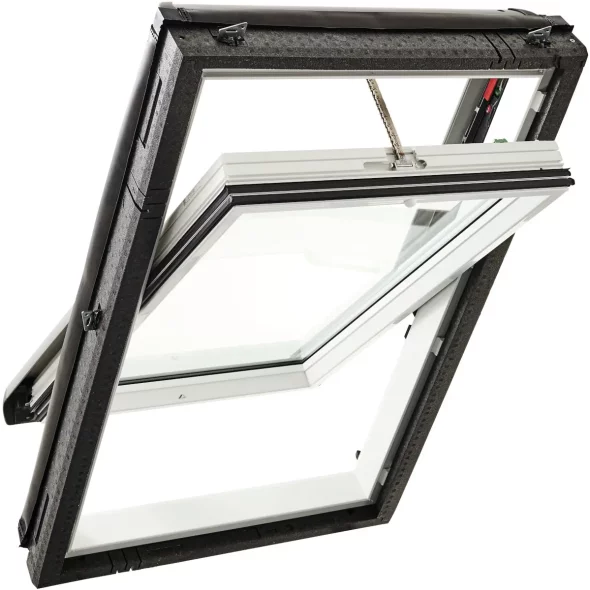

Электрическое мансардное окно Roto Designo R4 K2E
- 54x78
- 54x98
- 54x118
- 65x118
- 65x140
- 74x98
- 74x118
- 74x140
- 94x98
- 94x118
- 94x140
- 114x98
- 114x118
- 114x140
Основные преимущества
- Классическая среднеповоротная схема открывания: угол поворота створки 103°.
- Бесступенчатая вентиляция: окно можно открыть (запрограммировать) на любой угол.
- Противовзломная конструкция: 3 точки фиксации створки.
- Легкое открытие-закрытие: 2 стальные фрикционные петли в центре рамы.
- Многокамерный ПВХ-профиль усилен стекловолокном и стальной арматурой.
- 3-й класс ударопрочности: окно выдерживает падение груза массой 50 кг с высоты 450 мм.
- Ручная блокировка створки в положении для мытья и обслуживания.
- Прямое подключение к бытовой электросети 230 В / 50 Гц.
- Скрытый в раму цепной привод 24 В не мешает обзору, работает быстро и бесшумно.
- Быстрый монтаж: окно предварительно собрано на заводе и готово к установке из коробки.
- Дистанционное управление по проводу настенного переключателя (настенный переключатель приобретается отдельно).
- Пульт-программатор для предварительной настройки окна входит в комплект поставки.
- Простое подключение в систему «Умный дом»: поддерживает оборудование mediola®, Becker, myGekko®, Somfy®, Loxone, Delta Dore, homematicIP, Busch-Jaeger, KNX и других производителей!
- Датчик дождя 24 В c подогревом установлен на заводе: автоматическое закрытие окна при первых каплях дождя (возможно принудительное открытие в туман или даже под дождем).

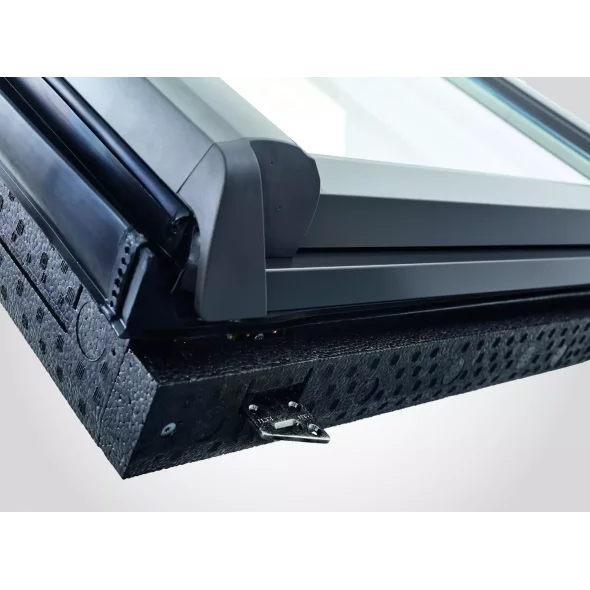

- Заводской внешний уплотнительный контур из вспененного полипропилена Thermo-Block WD повышает показатель энергоэффективности окна минимум на 15%, по сравнению с неизолированными окнами: мостики холода устраняются, конденсат не образуется.
- Паробарьер шириной ок. 90 мм предварительно установлен на заводе для защиты минерального утеплителя в крыше от влаги изнутри помещения.
- Гидробарьер WasserStop исключает протечки по линии подключения оклада к окну.
- Многоконтурное уплотнение на створке для защиты от сквозняков и уличного шума.

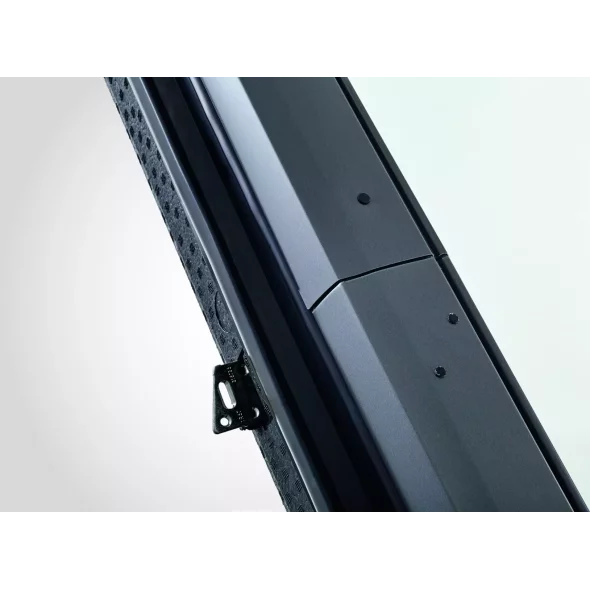

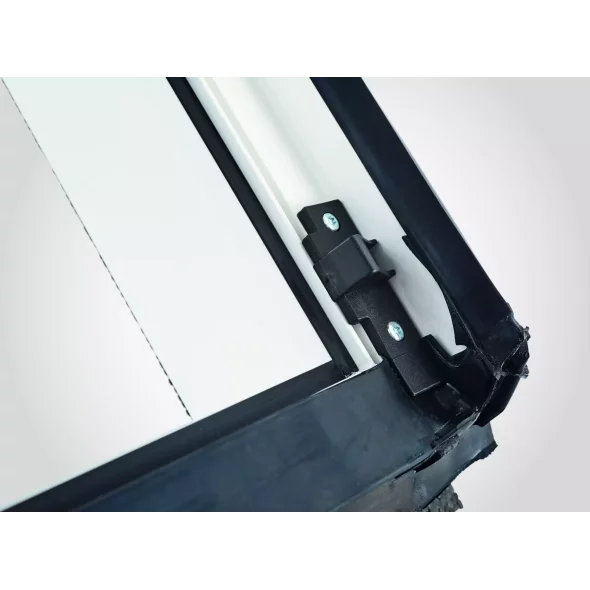

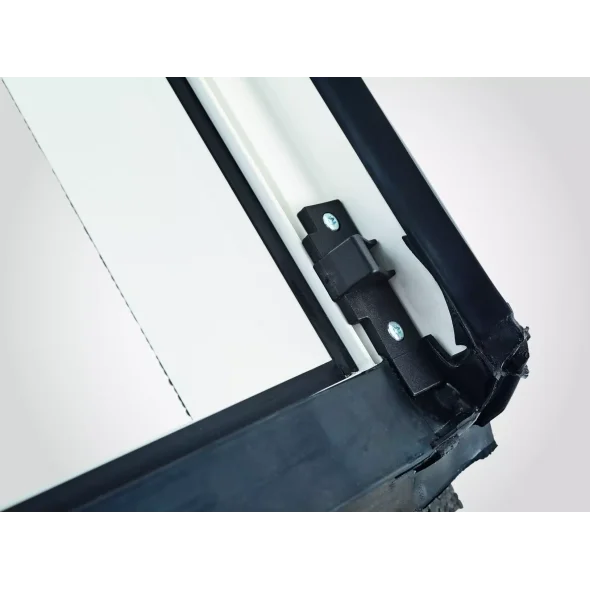

- Предустановленные монтажные уголки: меньше затрат времени и сил на установку.

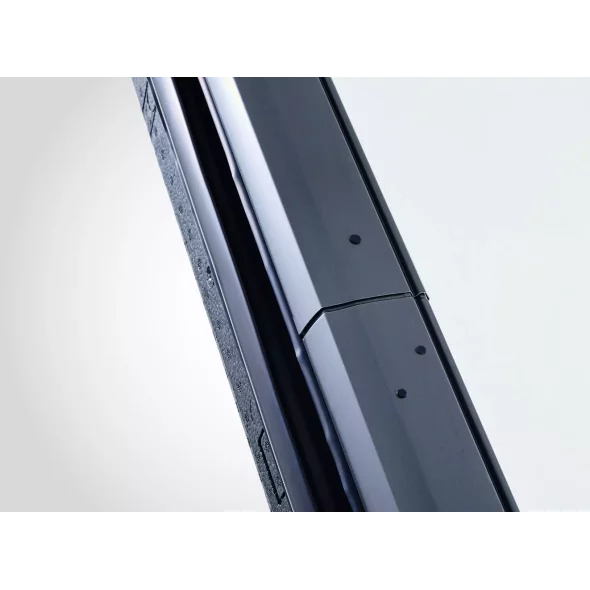

- Крепление оклада и облицовки окна без использования шурупов для максимальной герметичности и эстетичного внешнего вида.
- Внешнее закаленное стекло защищено от града и веток: гарантия от разбития 15 лет.
- Морозостойкие стеклопакеты: окно подходит для эксплуатации в любом регионе.
- Элегантный дизайн рамы: больше света и свежего воздуха по сравнению с конкурентами.

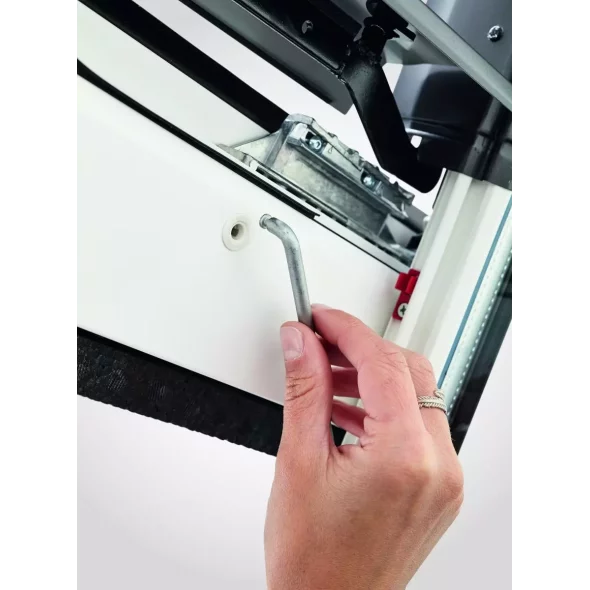

- Послемонтажная регулировка: устранить зазоры между рамой и створкой, возникшие из-за усадки стропильной системы крыши, можно изнутри мансарды без демонтажа окна.
- Привлекательный цвет накладок «антрацитовый металлик» идеально сочетается с кровельным покрытием любого цвета и типа.
- Ламинация рамы под дерево, облицовка и оклад в цвет кровли доступны по запросу.
- Широкий ассортимент аксессуаров для внутреннего и наружного использования.
Технические характеристики
| Designo R4 K2E |  |
|---|---|
| Угол установки | 15–79° рекомендуемый, 15–90° допустимый |
| Рекомендуемая высота установки | на любой высоте и в труднодоступных местах |
| Тип установки | на стропила, на обрешетку |
| Материал рамы и створки | многокамерный профиль из 100 % ПВХ пластика, усиленный стекловолокном и стальной арматурой |
| Область применения | помещения с нормальной и избыточной влажностью: 40–70% |
| Применение по назначению | освещение и автоматическая вентиляция мансарды |
| Ось поворота створки | центральная: на 1/2 высоты рамы |
| Открытие створки | 0-250 мм рабочее положение |
| Способ открывания | электрический (проводной) |
| Ручная модель-аналог | Designo R4 K200 |
| Термопояс Thermo-Block WD | установлен (вспененный полипропилен) |
| Пароизоляционный фартук | установлен (мембрана шириной ок. 90 мм) |
| Защита от воды WasserStop | установлена (EPDM резина) |
| Контуры уплотнения на створке | EPDM резина: 3 (трубчатый) |
| Контуры уплотнения на раме | EPDM резина: 2 (трубчатый) |
| Монтажные уголки | установлены (перфорированные, оцинкованная сталь) |
| Приточный клапан | не устанавливается |
| Стандартный цвет | белый глянцевый (RAL 9016) |
| Вентиляция | щелевая |
| Микровентиляция | бесступенчатая |
| Класс безопасности | 3 (450 мм) |
| Статическая нагрузка на створку | 350 Н |
| Реакция на огонь | B—s3,d0 |
| Пожаростойкость | Broof(t1) |
| Водонепроницаемость | E 1200 |
| Класс сопротивления ветровой нагрузке | B3 |
| Запирающая фурнитура | 3 точки фиксации: 2 сверху + 1 снизу рамы |
| Механизм запирания | электрический |
| Положение для мытья | ручная блокировка, поворот створки 103° |
| Материал внешней облицовки | алюминий |
| Цвет внешней облицовки | «антрацитовый металлик» (DB R703) |
| Комбинация по вертикали | сверху R4 / снизу R7 |
| Страна производства | Польша |
| Система управления | |
| Номинальное напряжение на входе: | 230-240 В AC/ 50-60 Гц |
| Номинальное напряжение на выходе М3: | 230-240 В AC/ 50-60 Гц |
| Допускаемая сила тока М3: | 1,5 А |
| Номинальное напряжение на выходе М1, М2: | 24 В DC |
| Допускаемая сила тока на выходе М1, М2: | 0,5 А (каждая) |
| Вид защиты: | IP 20 |
| Пределы температуры окружающей среды: | от 0° до +70°С |
| Макс. относительная влажность: | 70% |
| Привод | |
| Прижимное усилие (макс.): | 300 Н |
| Тяговое усилие (макс.): | 300 Н |
| Время работы: | 20 с / 100 мм |
| Вид защиты: | IP 50 |
| Питание: | 24В DC / 0,5 A |
Качество продуктов Roto подтверждено независимыми экспертами в области безопасного строительства.
Функции и возможности
Дистанционное управление
Мансардное окно Designo R4 K2E оснащено всем необходимым для дистанционного управления по ппроводу от настенного переключателя (устанавливается в стандартную электрокоробку Ø 58) или может быть легко интегрировано в экосистему «Умный дом» различных производителей.
Энергоэффективная автоматическая вентиляция
Мансардное окно Designo R4 K2E идеально подходит для автоматических систем вентиляции высоко в крыше, в необслуживаемых помещениях и в труднодоступных местах. Приточный клапан в данной модели не устанавливается. Подробно о концепции вентиляции Roto читайте здесь.
Блокировка створки в позиции для мытья
Мансардное окно Designo R4 K2E удобно и безопасно мыть изнутри. Отсоедините цепь, поверните створку примерно на 103° и зафиксируйте блокиратором. В недорогих моделях конкурентов такая утилитарная опция отсутствует.
Первосортные материалы и дизайн
Рама из 100% ПВХ-пластика
Пластиковые мансардные окна Designo R4 K2E очень прочные, долговечные и не требует специального ухода. Окна из многокамерного ПВХ-профиля позволяют создать комфортный микроклимат в помещении без лишней потери внутреннего тепла. Благодаря влагостойкости окна из пластика можно установить в помещении с избыточной влажностью, например, кухне, ванной комнате, бассейне, зимнем саду. По запросу, за дополнительную плату, предлагаются интересные, ламинированные под ценные породы дерева, варианты профиля.

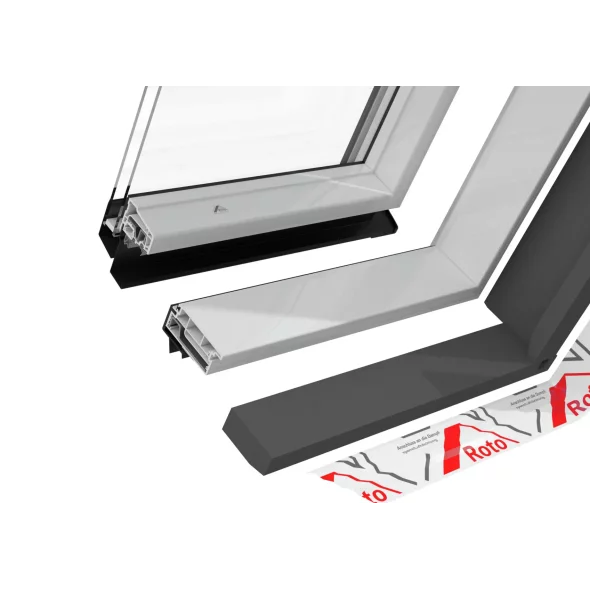

Оклад и облицовка под цвет кровли
В стандартной комплектации мансардное окно Roto Designo R4 K2E поставляется с алюминиевой облицовкой (капотом) в цвете «антрацитовый металлик». Окно Roto идеально сочетается с кровельным покрытием любого цвета и профиля. За дополнительную плату декоративные накладки на раму можно изготовить под цвет кровли. Оклад также доступен в соответствующих цветах.
Размеры и цены г. Калининград
| Код в каталоге | Артикул (SKU) | Наименование | Цена | |
|---|---|---|---|---|
| R45_ 054/078 K2E_ | 497899 | Окно мансардное электрическое с центральной осью Designo R45_ 054/078 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 159,800.00 ₽ | |
| R45_ 054/098 K2E_ | 497900 | Окно мансардное электрическое с центральной осью Designo R45_ 054/098 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 164,500.00 ₽ | |
| R45_ 054/118 K2E_ | 497901 | Окно мансардное электрическое с центральной осью Designo R45_ 054/118 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 169,900.00 ₽ | |
| R45_ 065/118 K2E_ | 497902 | Окно мансардное электрическое с центральной осью Designo R45_ 065/118 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 173,400.00 ₽ | |
| R45_ 065/140 K2E_ | — | Окно мансардное электрическое с центральной осью Designo R45_ 065/140 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 179,600.00 ₽ | |
| R45_ 074/098 K2E_ | 497903 | Окно мансардное электрическое с центральной осью Designo R45_ 074/098 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 170,400.00 ₽ | |
| R45_ 074/118 K2E_ | 497904 | Окно мансардное электрическое с центральной осью Designo R45_ 074/118 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 175,600.00 ₽ | |
| R45_ 074/140 K2E_ | 497905 | Окно мансардное электрическое с центральной осью Designo R45_ 074/140 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 181,900.00 ₽ | |
| R45_ 094/118 K2E_ | 497906 | Окно мансардное электрическое с центральной осью Designo R45_ 094/118 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 182,000.00 ₽ | |
| R45_ 094/140 K2E_ | 497907 | Окно мансардное электрическое с центральной осью Designo R45_ 094/140 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 188,800.00 ₽ | |
| R45_ 114/118 K2E_ | 497908 | Окно мансардное электрическое с центральной осью Designo R45_ 114/118 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 187,200.00 ₽ | |
| R45_ 114/140 K2E_ | 497909 | Окно мансардное электрическое с центральной осью Designo R45_ 114/140 K2E_, пвх-пластик, 1-камерное, Thermo-Block WD, электроуправление | 194,900.00 ₽ | |
| R49_ 054/078 K2E_ | 839140 | Окно мансардное электрическое с центральной осью Designo R49_ 054/078 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 170,400.00 ₽ | |
| R49_ 054/098 K2E_ | 839141 | Окно мансардное электрическое с центральной осью Designo R49_ 054/098 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 176,800.00 ₽ | |
| R49_ 054/118 K2E_ | 2002734 | Окно мансардное электрическое с центральной осью Designo R49_ 054/118 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 179,100.00 ₽ | |
| R49_ 065/098 K2E_ | 839143 | Окно мансардное электрическое с центральной осью Designo R49_ 065/098 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 177,800.00 ₽ | |
| R49_ 065/118 K2E_ | 839144 | Окно мансардное электрическое с центральной осью Designo R49_ 065/118 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 182,700.00 ₽ | |
| R49_ 065/140 K2E_ | 839145 | Окно мансардное электрическое с центральной осью Designo R49_ 065/140 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 189,900.00 ₽ | |
| R49_ 074/098 K2E_ | 839146 | Окно мансардное электрическое с центральной осью Designo R49_ 074/098 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 182,200.00 ₽ | |
| R49_ 074/118 K2E_ | 839147 | Окно мансардное электрическое с центральной осью Designo R49_ 074/118 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 188,100.00 ₽ | |
| R49_ 074/140 K2E_ | 839148 | Окно мансардное электрическое с центральной осью Designo R49_ 074/140 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 201,200.00 ₽ | |
| R49_ 094/098 K2E_ | — | Окно мансардное электрическое с центральной осью Designo R49_ 094/098 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 190,800.00 ₽ | |
| R49_ 094/118 K2E_ | 839149 | Окно мансардное электрическое с центральной осью Designo R49_ 094/118 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 199,800.00 ₽ | |
| R49_ 094/140 K2E_ | 839150 | Окно мансардное электрическое с центральной осью Designo R49_ 094/140 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 209,700.00 ₽ | |
| R49_ 114/098 K2E_ | — | Окно мансардное электрическое с центральной осью Designo R49_ 114/098 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 207,800.00 ₽ | |
| R49_ 114/118 K2E_ | 839151 | Окно мансардное электрическое с центральной осью Designo R49_ 114/118 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 212,300.00 ₽ | |
| R49_ 114/140 K2E_ | 839152 | Окно мансардное электрическое с центральной осью Designo R49_ 114/140 K2E_, пвх-пластик, 2-камерное, Thermo-Block WD, электроуправление | 224,800.00 ₽ |
Решения для любой строительной ситуации
2 морозостойких стеклопакета с защитой от града — гарантия от разбития 15 лет.
Однокаменрный Standard 5
| Designo R45 K2E | |
|---|---|
| Рекомендуем | низкая цена, стандартная теплозащита |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/16/4 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | — |
| Стекло внутри | термополированное FL 4 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное |
| Коэффициент Uw | 1,30 Вт/м²・К |
| Коэффициент Ug | 1,00 Вт/м²・К |
| Солнечный факторg | 52,00% |
| Пропускание света Tv | 72,00% |
| Пропускание УФ Tuv | 29,00% |
| Воздухопроницаемость | 4 кл. |
| Защита от шума Rw | 2 кл. / 32 (-1;-3) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | — |
| Условия поставки | стандартный ассортимент |
| Декларация эксплуатационных свойств | смотреть |
Двухкамерный Standard 9
| Designo R49 K2E | |
|---|---|
| Рекомендуем | низкая цена, улучшенная теплозащита |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/11/TVG3/11/FL4 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | термозакаленное TVG 3 мм |
| Стекло внутри | термополированное FL 4 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное |
| Коэффициент Uw | 1,10 Вт/м²・К |
| Коэффициент Ug | 0,70 Вт/м²・К |
| Солнечный факторg | 47,00% |
| Пропускание света Tv | 66,00% |
| Пропускание УФ Tuv | 18,00% |
| Воздухопроницаемость | 4 кл. |
| Защита от шума Rw | 2 кл. / 33 (-1;-4) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | — |
| Условия поставки | стандартный ассортимент |
| Декларация эксплуатационных свойств | смотреть |
Полный контроль над светом и температурой, дополнительная защита от взлома и взглядов с улиц.
Внешние аксессуары. Защиту от жары и холода лучше установить уже на внешней стороне мансардного окна. С Roto у вас есть выбор между тремя функциональными системами. Вам нужен приятный микроклимат в помещении плюс возможность затемнения комнаты? Тогда наружные рольставни Roto ZRO F с дистанционным управлением — это ваш выбор. Если вы предпочитаете не допускать перегрева в мансарде, но использовать мягкий дневной свет без бликов, вы можете выбрать между нашей базовой версией, внешним солнцезащитным экраном на крючках Roto ZAR или нашей автоматической внешней маркизой Roto ZMA F, которой вы сможете управлять пультом ДУ из любой точки дома или даже дистанционно через wi-fi или по интернету.
Рольставни алюминиевые электрические Roto Designo ZRO F
Всесезонная защита от жары и холода с возможностью полного затемнения мансарды, плюс дополнительная защита от взлома, взглядов и шума с улицы. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с полупрозрачными шторами и жалюзи Roto.
Маркизет электрический Roto Designo ZMA F
Эффективная защита от летнего зноя. Маркизета блокирует до 95% теплового излучения и при этом пропускает достаточно солнечного света — 5%. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с затемняющими шторами и жалюзи Roto.
Солнцезащитный экран на крючках Roto Designo ZAR
Базовая защита от солнца. Солнцезащитный экран блокирует до 70% теплового излучения, не препятствует обзору и пропускает много света без бликов — 28%. Для полного контроля над светом и температурой в мансарде рекомендуем комбинировать с затемняющими шторами и жалюзи Roto.
Внутренние аксессуары. Различные шторы и жалюзи можно использовать для оформления интерьера, гибкой регулировки освещения, защиты конфиденциальности и теплоизоляции в любом месте мансарды — будь то гостиная, спальня, кухня, ванная или детская комната. Вся продукция Roto для интерьера была специально разработана для мансардных окон Roto. Таким образом, вы можете быть уверены, что ваши внутренние аксессуары будут изготовлены в точном соответствии с вашим мансардным окном и разумеется, со стандартами премиум-качества Roto!
Штора затемняющая электрическая на направляющих Roto Designo ZRV E
Штора блэкаут — это идеальное решение для помещений, где требуется полное затемнение, конфиденциальность и дополнительная теплозащита: спальни, гостиной, офиса, домашнего кинотеатра. 17 светонепроницаемых тканей. Возможность фиксировать штору в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с маркизетой ZMA или солнцезащитным экраном ZAR.
Штора полупрозрачная электрическая на направляющих Roto Designo ZRE E
Полупрозрачная штора дневного света позволяет контролировать освещение мансарды в широком диапазоне значений и скрывает помещение от посторонних глаз. 16 тканей разной светопроницаемости от 0 до 38%. Возможность фиксировать штору в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO.
Штора полупрозрачная на крючках Roto Designo ZRS M
Базовое решение для защиты мансарды от солнца и посторонних взглядов с улицы. 16 тканей разной светопроницаемости от 0 до 38%. Возможность фиксировать штору в 3-х положениях на крючках. Штора не имеет направляющих, поэтому по ее периметру есть небольшие засветы шириной около 1 см. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO.
Штора плиссированная на правляющих Roto Designo ZFA M
Штора плиссе — это очень популярное и высокодекоративное решение для гибкого контроля над освещением в мансарде. 14 гофрированных тканей разной светопроницаемости от 0 до 51%. Возможность фиксировать штору в двух направлениях (снизу вверх и сверху вниз) в любом положении благодаря боковым направляющим. Рекомендуем комбинировать с алюминиевыми рольставнями ZRO (полупрозрачные ткани) или с маркизетой ZMA и солнцезащитным экраном ZAR (светонепроницаемые ткани).
Жалюзи алюминиевые в кассете Roto Designo ZJA M
Классические жалюзи имеют влагостойкую поверхность, что делает их идеальными для контроля над светом в помещениях с повышенной влажностью: ванной комнате, кухне, бассейне. Полное или частичное затемнение достигается изменением угла наклона перьев простым поворотом контроллера на раме. Возможность фиксировать жалюзи в любом положении благодаря боковым направляющим. 8 цветов ламелей, которые прекрасно впишутся в любой дом и любое пространство.
Сетка москитная Roto Designo ZRI
Хотите защитить свой дом от незваных гостей? Наслаждайтесь свежим воздухом без насекомых с москитными сетками Roto. Москитные сетки Roto работают как в качестве индивидуального решения, так и в сочетании со всеми другими аксессуарами для интерьера Roto. Когда экран не используются, его можно аккуратно убирать в тонкий алюминиевый верхний кожух. Простой монтаж на раму, откосы или стену.

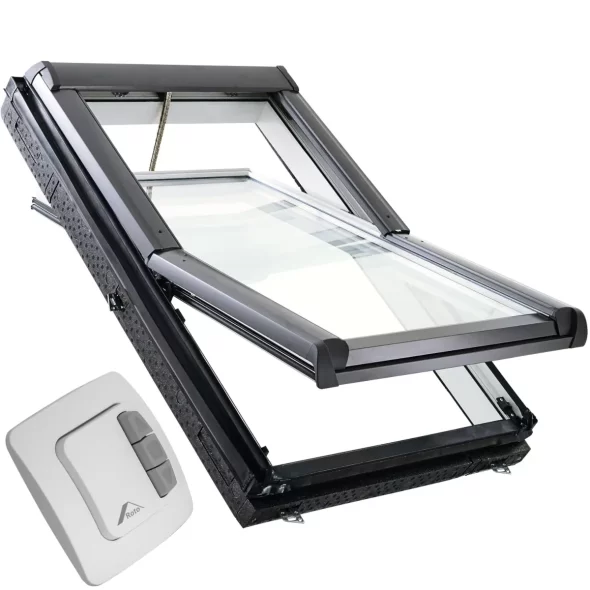

Дистанционное управление по проводу от настенного переключателя
Современному дому требуется интеллектуальные решения. Электрические мансардные окна и аксессуары Roto работает совместно с новейшими устройствами и сервисами для «умного дома» от поставщиков систем домашней автоматизации, таких как mediola® или Becker. Для максимального удобства использования у вас есть выбор между настенными пультами, ручными пультами ДУ, смартфонами / планшетами, смарт-часами и даже голосовым управлением. Это обещает настоящий всесторонний комфорт под крышей, чтобы сделать вашу жизнь проще и интереснее!Подробнее о подключении электрических мансардных окон Roto читайте в нашем блоге.
Настенный пульт ZEL STG S
Приобретается отдельноНастенный переключатель. Одна функция на кнопку (вверх, стоп, вниз). Возможна установка в любую распределительную коробку скрытого монтажа DN 58 мм.
- Номинальное напряжение: 230 В переменного тока / 50 Гц.
- Коммутируемый ток: 6 А/230 В переменного тока при cos DN = 1.
- Класс защиты: IP 20, класс защиты II.
- Допустимая температура окружающей среды: от 0 до +50°.
- Тип крепления: монтаж заподлицо в электрокоробку Ø 58 мм.
- Размеры ШXВxГ: 85×85×24 мм.
- Цвет: белый.
Легкая интеграция в систему управления «умным домом»
19 стандартных размеров.
Примечание. Не все стеклопакеты доступны во всех размерах. Уточняйте у менеджера.
| 054/078 | 054/098 | 054/118 | 065/098 | 065/118 | 065/140 | 074/098 | 074/118 | ||
|---|---|---|---|---|---|---|---|---|---|
| Внешний размер рамы | [мм] | 540/780 | 540/980 | 540/118 | 650/980 | 650/1180 | 650/1400 | 740/980 | 740/1180 |
| Внешний размер рамы + WD | [мм] | 600/840 | 600/1040 | 600/1240 | 710/1040 | 710/1240 | 710/1460 | 800/1040 | 800/1240 |
| Внутренний размер рамы | [мм] | 464/704 | 464/904 | 464/1104 | 574/904 | 574/1104 | 574/1324 | 664/904 | 664/1104 |
| Внешний размер створки | [мм] | 456/695 | 456/895 | 456/1095 | 566/895 | 566/1095 | 566/1315 | 656/895 | 656/1095 |
| Внутренний размер створки | [мм] | 382/620 | 382/820 | 382/1020 | 492/820 | 492/1020 | 492/1240 | 582/820 | 582/1020 |
| Внутренний размер откосов | [мм] | 480/720 | 480/920 | 480/1120 | 590/920 | 590/1120 | 590/1340 | 680/920 | 680/1120 |
| Площадь остекления | [м²] | 0,24 | 0,31 | 0,39 | 0,40 | 0,50 | 0,61 | 0,48 | 0,59 |
| Стеклопакет 1 камерный Standard 5 | Ug = 1.00 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Стеклопакет 2 камерный Standard 9 | Ug = 0.70 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 074/140 | 094/098 | 094/118 | 094/140 | 114/098 | 114/118 | 114/140 | 134/098 | ||
|---|---|---|---|---|---|---|---|---|---|
| Внешний размер рамы | [мм] | 740/1400 | 940/980 | 940/1180 | 940/1400 | 1140/980 | 1140/1180 | 1140/1400 | 1340/980 |
| Внешний размер рамы + WD | [мм] | 800/1460 | 1000/1040 | 1000/1240 | 1000/1460 | 1200/1040 | 1200/1240 | 1200/1460 | 1400/1040 |
| Внутренний размер рамы | [мм] | 664/1324 | 864/904 | 864/1104 | 864/1324 | 1064/904 | 1064/1104 | 1064/1324 | 1264/904 |
| Внешний размер створки | [мм] | 656/1315 | 856/895 | 856/1095 | 856/1315 | 1056/895 | 1056/1095 | 1056/1315 | 1256/895 |
| Внутренний размер створки | [мм] | 582/1240 | 782/820 | 782/1020 | 782/1240 | 982/820 | 982/1020 | 982/1240 | 1182/820 |
| Внутренний размер откосов | [мм] | 680/1340 | 880/920 | 880/1120 | 880/1340 | 1080/920 | 1080/1120 | 1080/1340 | 1280/920 |
| Площадь остекления | [м²] | 0,72 | 0,64 | 0,80 | 0,97 | 0,81 | 1,00 | 1,22 | 0,97 |
| Стеклопакет 1 камерный Standard 5 | Ug = 1.00 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Стеклопакет 2 камерный Standard 9 | Ug = 0.70 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | — |
Окно готово к установке из коробки
- 1 Цепной электрический привод 24 В работает быстро и практически без шума. Окно подключается к бытовой электросети 230-240 В / 50-60 Гц — трансформатор входит в комплект поставки.
- 2 Регулируемая фурнитура позволяет отрегулировать ключом изнутри мансарды зазоры между створкой и рамой, например, при усадке стропильной системы крыши.
- 3 Датчик дождя с подогревом уже установлен — окно автоматически закроется при первых каплях. В экстренных ситуациях окно можно открыть даже в дождливую погоду.
- 4 Монтажные уголки предварительно собраны на заводе — вам не нужно сверлить раму и устанавливать их самостоятельно — просто дастаньте окно из коробки и вставьте в крышу.
- 5 Внешний бордюр из вспененного полипропилена Thermo-Block WD и гидробарьер из EPDM резины WasserStop уже установлены — никаких дополнительных покупок, чтобы сделать ваше окно сухим, тихим и супертеплым.
- 6 Декоративная облицовка установлена и не имеет видимых шурупов.
Каким будет ваш дом с окнами Roto?
Здоровый микроклимат имеет решающее значение для качества жизни под крышей. С теплыми и сухими окнами Roto можно создать комфортные условия и платить меньше за отопление и кондиционирование мансарды. Зимой тепло — летом прохладно звучит как хорошая сделка?
Вода всегда снаружи
Внешнее стекло с длинным краем:
исключает инфильтрацию уличной влаги в стеклопакет, что особенно важно для регионов с большим количеством осадков и талых весенних вод.
Внешний изоляционный контур:
бордюр из вспененного полиэтилена и резиновая манжета, установленные по периметру рамы, защищают оконный блок от протечек с улицы.
Регулируемая фурнитура:
створка окна плотно прижимается к раме электрическим цепным приводом, зазоры между рамой и створкой можно прецизионно отрегулировать ключом изнутри мансарды.
Многоконтурное уплотнение на створке:
уплотнительные резинки сложного трубчатого и лепесткового профиля защищают окно от сквозняков и уличной влаги, избыточная влага и конденсат отводятся от рамы по дренажным каналам.
Тепло всегда внутри
Теплый дом
Внешний изоляционный контур Thermo-Block WD защищает мансардное окно, в месте подключения к кровле, по всему периметру оконного блока. Теплотехнические параметры окна улучшаются минимум на 15% по сравнению с неизолированным окном. Заводской пароизоляционный фартук обеспечивает герметичность окна изнутри мансарды. Насыщенный водяными парами теплый комнатный воздух отсекается от кровельного пирога — утеплитель не намокает, следовательно, сохраняет свои теплозащитные характеристики. В вашем доме будет тепло даже в самую холодную зиму.
Сухой дом
Сухие окна, отсутствие плесени и влаги — это безопасность и радость жизни для вашей семьи. Технологии Roto делают окна в крыше на 100% герметичными. Вода всегда остается снаружи и отводится от окна по дренажным желобам на гидроизоляционном окладе. Дополнительной защитой от влаги служат: внешний гидробарьер WasserStop, декоративная облицовка без видимых шурупов, надежный прижимной механизм замка, регулируемая изнутри мансарды фурнитура и многоконтурная система резиновых уплотнителей, которые совместно исключают протечки между створкой и рамой.
Тихий дом
Тихие газонаполненные стеклопакеты Roto с двумя или тремя стеклами, плотное примыкание створки к оконной раме и внешний изоляционный бордюр из вспененного звукопоглощающего материала обеспечивают мансардному окну эффективное шумоподавление на уровне 2-3 класса. В комплектации со специальным акустическим остеклением, которое обеспечивает защиту от шума 4 класса, вы сможете насладиться тишиной в доме даже вблизи от оживленной автострады, вокзала, аэропорта — шумоподавление стеклопакета Acoustic 6E (поставляется под заказ для окон R6/R8) составляет 43 дБ.
Руководства и техническая документация
Руководство пользователя Электрическое мансардное окно Roto Designo R4 K2E
Руководство монтажника Электрическое мансардное окно Roto Designo R4 K2E
Схема монтажа в крышу Электрическое мансардное окно Roto Designo R4 K2E
Взрывная схема Электрическое мансардное окно Roto Designo R4 K2E
Видео инструкции
Возможно вам будут интересны другие продукты из этой категории
