Класс Standard
R3 XX XXX/XXX K2DR

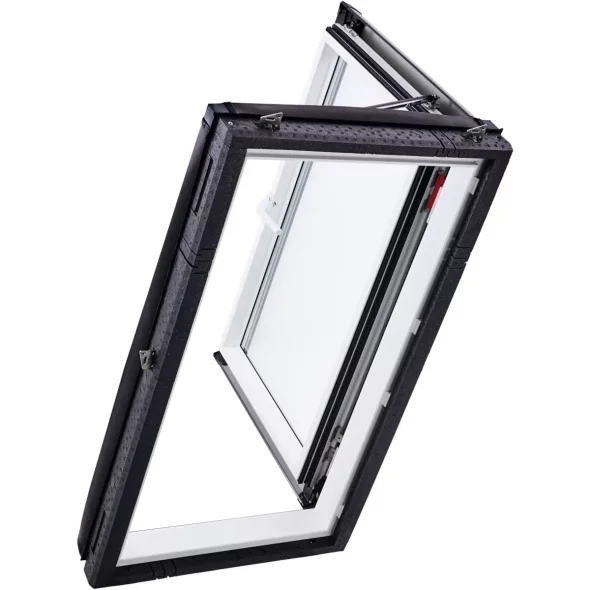

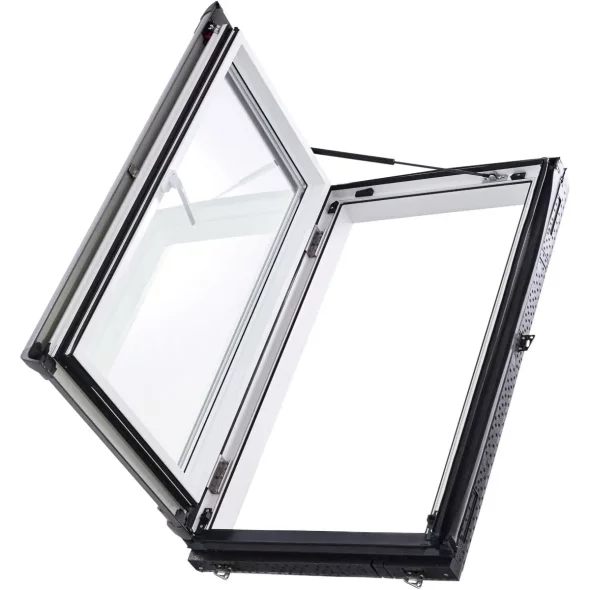

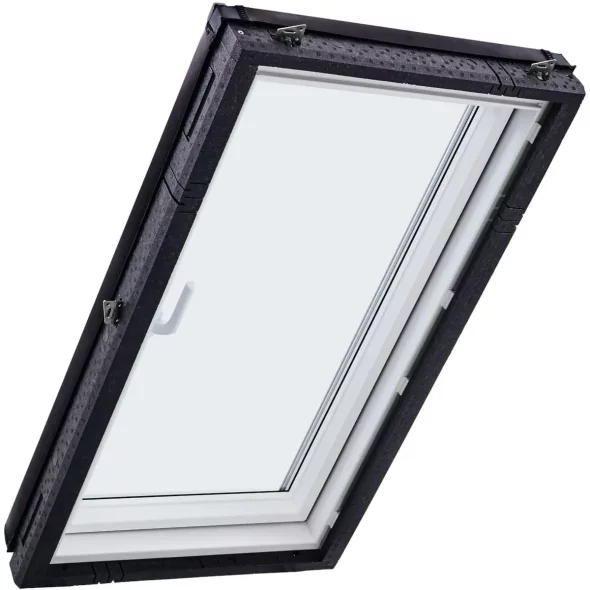

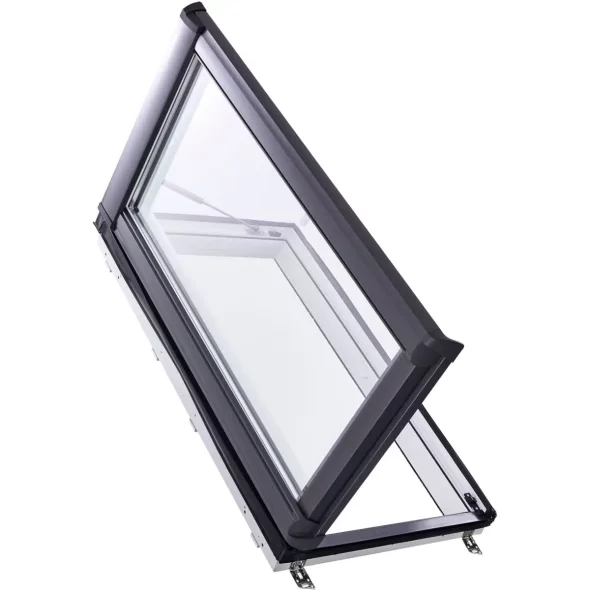

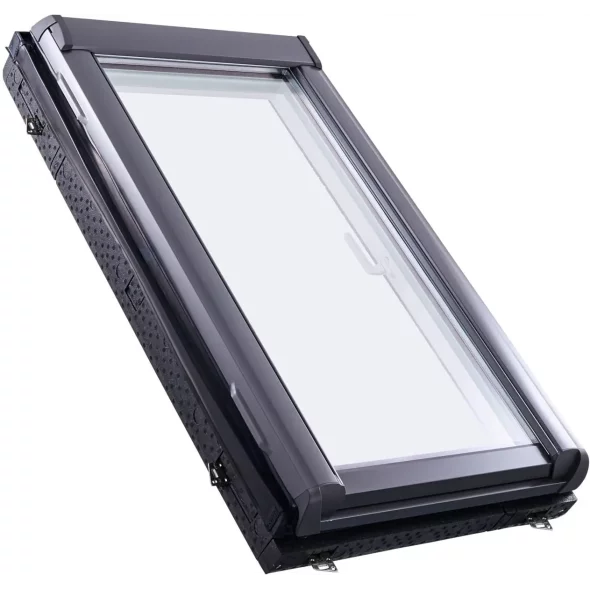

Мансардное окно-люк Roto Designo R3 K2DR
Эксплуатационный выход на крышу на влагостойкой раме из 100% ПВХ-пластика. Ручка слева, петли справа (вид изнутри). Люк предварительно собран и готов к установке. Рекомендуем для жилых мансард, где требуется функциональное, эстетичное и недорогое решение для доступа к кровле.
Поставляется в размерах [ ширина x длина, см ]:
- 54x98
- 65x118
- 74x98
- 74x118
Наклон крыши:
20–79°
Теплосбережение Uw:
1,30–1,10 Вт/м²・К
Шумозащита Rwp:
32–35 дБ
68,800.00 ₽
Основные преимущества
- Боковая ось петли справа: угол поворота створки 90°.
- Оптимальная вентиляция даже при закрытом люке: 2 режима микропроветривание на ручке.
- Управление люком одной рукой: многофункциональная ручка слева.
- Легкое открытие-закрытие благодаря газонаполненному амортизатору с защитой от случайного захлопывания.
- Противовзломная конструкция: многокамерный ПВХ-профиль усилен стекловолокном и стальной арматурой.
- Высший 5-й класс безопасности: люк протестирован падением груза массой 50 кг с высоты 1 м.
- Надежный запирающий механизм: накладной замок паз-гребень на ручке.
- Быстрый монтаж: люк предварительно собран на заводе и готов к установке из коробки.
- Заводской внешний изоляционный контур из вспененного полипропилена Thermo-Block WD повышает показатель энергоэффективности окна минимум на 15%, по сравнению с неизолированными окнами: мостики холода устраняются, конденсат не образуется.
- Паробарьер шириной ок. 90 мм предварительно установлен на заводе для защиты минерального утеплителя в крыше от влаги изнутри помещения.
- Гидробарьер WasserStop исключает протечки по линии подключения оклада к люку.
- Многоконтурное резиновое уплотнение на створке для защиты от сквозняков и шума с улицы.
- Предустановленные монтажные уголки: меньше затрат времени и сил на установку.
- Крепление оклада и облицовки люка без использования шурупов для максимальной герметичности и эстетичного внешнего вида.
- Внешнее закаленное стекло защищено от града и веток: гарантия от разбития 15 лет.
- Морозостойкие стеклопакеты: люк подходит для эксплуатации в любом регионе.
- Элегантный дизайн рамы: больше света и свежего воздуха, по сравнению с конкурентами.
- Привлекательный цвет накладок «антрацитовый металлик» идеально сочетается с кровельным покрытием любого цвета и типа.
- Ламинация рамы под дерево, облицовка и оклад в цвет кровли доступны по запросу.
- Широкий ассортимент внутренних солнцезащитных аксессуаров.
Технические характеристики
| Designo R3 K2DR |  |
|---|---|
| Угол установки | 20–60° рекомендуемый, 20–79° допустимый |
| Рекомендуемая высота установки | 90–120 см от уровня пола |
| Тип установки | на стропила, на обрешетку |
| Материал рамы и створки | многокамерный профиль из 100 % ПВХ пластика, усиленный стекловолокном и стальной арматурой |
| Область применения | помещения с нормальной и избыточной влажностью: 40–75% |
| Применение по назначению | выход на крышу, освещение и вентиляция мансарды |
| Ось поворота створки | правая: петли справа |
| Угол поворота створки | 0–90° рабочее положение |
| Способ открывания | многофункциональная ручка слева |
| Материал и цвет ручки | алюминиевая, белый лак (RAL 9016) |
| Термопояс Thermo-Block WD | установлен (вспененный полипропилен) |
| Пароизоляционный фартук | установлен (мембрана шириной ок. 90 мм) |
| Защита от воды WasserStop | установлена (EPDM резина) |
| Контуры уплотнения на створке | EPDM резина:2 (трубчатый) |
| Контуры уплотнения на раме | EPDM резина:1 (лепестковый) |
| Монтажные уголки | установлены (перфорированные, оцинкованная сталь) |
| Стандартный цвет | белый, глянцевый (RAL 9016) |
| Вентиляция | щелевая |
| Микровентиляция | 2 режима на ручке |
| Класс безопасности | 5 (950 мм) |
| Статическая нагрузка на створку | 350 Н |
| Реакция на огонь | B—s3,d0 |
| Пожаростойкость | Broof(t1) |
| Водонепроницаемость | E 1200 |
| Класс сопротивления ветровой нагрузке | B3 |
| Механизм запирания | накладной замок паз-гребень |
| Материал внешней облицовки | алюминий |
| Цвет внешней облицовки | «антрацитовый металлик» (DB R703) |
| Страна производства | Польша |
Качество продуктов Roto подтверждено независимыми экспертами в области безопасного строительства.
Функции и возможности
Удобное обслуживание кровли
Эксплуатационный выход Designo R3 K2DR обеспечивает функциональный доступ на крышу, сохраняет комфортный климат внутри мансарды, не портит интерьер помещения. Кровельный люк выглядит как обычное окно и выполняет все его функции: освещение и проветривание мансарды.
Энергоэффективная вентиляция
Створку люка Designo R3 K2DR для проветривания можно полностью открыть или установить в одно из 2-х положений микровентиляции.Подробно о концепции вентиляции Roto читайте здесь.
Первосортные материалы и дизайн
Рама из 100% ПВХ-пластика
Пластиковые окна-люки Designo esigno R3 K2DR очень прочные, долговечные и не требует специального ухода. Окна из многокамерного ПВХ-профиля позволяют создать комфортный микроклимат в помещении без лишней потери внутреннего тепла. Благодаря влагостойкости окна из пластика можно установить в помещении с избыточной влажностью, например, кухне, ванной комнате, бассейне, зимнем саду. По запросу, за дополнительную плату, предлагаются интересные, ламинированные под ценные породы дерева, варианты профиля.
Оклад и облицовка под цвет кровли
В стандартной комплектации окно-люк Designo esigno R3 K2DR поставляется с алюминиевой облицовкой (капотом) в цвете «антрацитовый металлик». Окно Roto идеально сочетается с кровельным покрытием любого цвета и профиля. За дополнительную плату декоративные накладки на раму можно изготовить под цвет кровли. Оклад также доступен в соответствующих цветах.
Размеры и цены г. Калининград
Мы специализируемся на продаже сертифицированных мансардных окон и аксессуаров Roto европейского производства. Наши опытные специалисты помогут вам уточнить информацию о цене и наличии товара на складе. Мы предоставляем гибкие скидки, большой выбор продукции и оперативную доставку, чтобы вы могли купить Мансардное окно-люк Roto Designo R3 K2DR в г. Калининград на самых выгодных условиях. Мы также поможем найти надёжного монтажника в вашем городе.
| Код в каталоге | Артикул (SKU) | Наименование | Цена | |
|---|---|---|---|---|
| R35_ 054/098 K2DR | 496606 | Окно-люк мансардный эксплуатационный выход на крышу Designo R35_ 054/098 K2DR, пвх-пластик, 1-камерное, ручка справа | 68,800.00 ₽ | |
| R35_ 065/118 K2DR | 572659 | Окно-люк мансардный эксплуатационный выход на крышу Designo R35_ 065/118 K2DR, пвх-пластик, 1-камерное, ручка справа | 79,100.00 ₽ | |
| R35_ 074/098 K2DR | 607708 | Окно-люк мансардный эксплуатационный выход на крышу Designo R35_ 074/098 K2DR, пвх-пластик, 1-камерное, ручка справа | 74,400.00 ₽ | |
| R39_ 054/098 K2DR | 838395 | Окно-люк мансардный эксплуатационный выход на крышу Designo R39_ 054/098 K2DR, пвх-пластик, 2-камерное, ручка справа | 83,200.00 ₽ | |
| R39_ 065/118 K2DR | 838396 | Окно-люк мансардный эксплуатационный выход на крышу Designo R39_ 065/118 K2DR, пвх-пластик, 2-камерное, ручка справа | 95,800.00 ₽ | |
| R39_ 074/098 K2DR | 838397 | Окно-люк мансардный эксплуатационный выход на крышу Designo R39_ 074/098 K2DR, пвх-пластик, 2-камерное, ручка справа | 90,400.00 ₽ | |
| R39_ 074/118 K2DR | 893542 | Окно-люк мансардный эксплуатационный выход на крышу Designo R39_ 074/118 K2DR, пвх-пластик, 2-камерное, ручка справа | 99,000.00 ₽ |
Решения для любой строительной ситуации
2 морозостойких стеклопакета с защитой от града — гарантия от разбития 15 лет.
Однокаменрный Standard 5
| Designo R35 K2DR | |
|---|---|
| Рекомендуем | низкая цена, стандартная теплозащита |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/16/4 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | — |
| Стекло внутри | термополированное FL 4 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное |
| Коэффициент Uw | 1,30 Вт/м²・К |
| Коэффициент Ug | 1,00 Вт/м²・К |
| Солнечный факторg | 52,00% |
| Пропускание света Tv | 72,00% |
| Пропускание УФ Tuv | 29,00% |
| Воздухопроницаемость | 3 кл. |
| Защита от шума Rw | 2 кл. / 32 (0;-2) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | — |
| Условия поставки | стандартный ассортимент |
| Декларация эксплуатационных свойств | смотреть |
Двухкамерный Standard 9
| Designo R39 K2DR | |
|---|---|
| Рекомендуем | низкая цена, улучшенная теплозащита |
| Защита от града | |
| Защита от холода | |
| Защита от жары | |
| Защита от шума | |
| Формула стеклопакета | ESG4/11/TVG3/11/FL4 |
| Стекло снаружи | закаленное ESG 4 мм |
| Стекло в центре | термозакаленное TVG 3 мм |
| Стекло внутри | термополированное FL 4 мм |
| Заполняющий газ | аргон |
| Покрытие | низкоэмиссионное |
| Коэффициент Uw | 1,10 Вт/м²・К |
| Коэффициент Ug | 0,70 Вт/м²・К |
| Солнечный факторg | 47,00% |
| Пропускание света Tv | 66,00% |
| Пропускание УФ Tuv | 18,00% |
| Воздухопроницаемость | 4 кл. |
| Защита от шума Rw | 3 кл. / 35 (-1;-3) дБ |
| EnEV стандарт | |
| «PassiveHouse» стандарт | — |
| Условия поставки | стандартный ассортимент |
| Декларация эксплуатационных свойств | смотреть |
5 стандартных размеров
| 054/098 | 065/118 | 074/098 | 074/118 | 094/098 | ||
|---|---|---|---|---|---|---|
| Внешний размер рамы | [мм] | 540/980 | 650/1180 | 740/980 | 740/1180 | 940/980 |
| Внешний размер рамы + WD | [мм] | 600/1040 | 710/1240 | 800/1040 | 800/1240 | 1000/1040 |
| Внутренний размер рамы | [мм] | 464/904 | 564/1104 | 664/904 | 664/1104 | 864/904 |
| Внешний размер створки | [мм] | 456/895 | 556/1095 | 656/895 | 656/1095 | 856/895 |
| Внутренний размер створки | [мм] | 382/820 | 492/1020 | 656/895 | 656/1095 | 782/820 |
| Внутренний размер откосов | [мм] | 480/920 | 590/1120 | 680/920 | 680/1120 | 880/920 |
| Площадь остекления | [м²] | 0,31 | 0,49 | 0,48 | 0,59 | 0,64 |
| Угол открытия | [град.] | 90 | 90 | 90 | 90 | 90 |
| Стеклопакет 1 камерный Standard 5 | Ug = 1.00 | ✓ | ✓ | ✓ | ✓ | ✓ |
| Стеклопакет 2 камерный Standard 9 | Ug = 0.70 | ✓ | ✓ | ✓ | ✓ | ✓ |
Руководства и техническая документация
Руководство пользователя
Руководство монтажника
Схема монтажа в крышу
Взрывная схема
КП Люк R35 K2DR
КП Люк R39 K2DR
Руководство пользователя Мансардное окно-люк Roto Designo R3 K2DR
Если файл не отображается на мобильном телефоне прокрутите вниз и нажмите кнопку «ОТКРЫТЬ» — PDF файл будет загружен на телефон и откроется в вашем просмоторщике документов.
Руководство монтажника Мансардное окно-люк Roto Designo R3 K2DR
Если файл не отображается на мобильном телефоне прокрутите вниз и нажмите кнопку «ОТКРЫТЬ» — PDF файл будет загружен на телефон и откроется в вашем просмоторщике документов.
Схема монтажа в крышу Мансардное окно-люк Roto Designo R3 K2DR
Если файл не отображается на мобильном телефоне прокрутите вниз и нажмите кнопку «ОТКРЫТЬ» — PDF файл будет загружен на телефон и откроется в вашем просмоторщике документов.
Взрывная схема Мансардное окно-люк Roto Designo R3 K2DR
Если файл не отображается на мобильном телефоне прокрутите вниз и нажмите кнопку «ОТКРЫТЬ» — PDF файл будет загружен на телефон и откроется в вашем просмоторщике документов.
КП Люк R35 K2DR Мансардное окно-люк Roto Designo R3 K2DR
Если файл не отображается на мобильном телефоне прокрутите вниз и нажмите кнопку «ОТКРЫТЬ» — PDF файл будет загружен на телефон и откроется в вашем просмоторщике документов.
КП Люк R39 K2DR Мансардное окно-люк Roto Designo R3 K2DR
Если файл не отображается на мобильном телефоне прокрутите вниз и нажмите кнопку «ОТКРЫТЬ» — PDF файл будет загружен на телефон и откроется в вашем просмоторщике документов.
Видео инструкции
Функции люка Roto Designo R3
Обслуживание люка Roto Designo R3
Паспортная табличка люка Roto Designo R3
